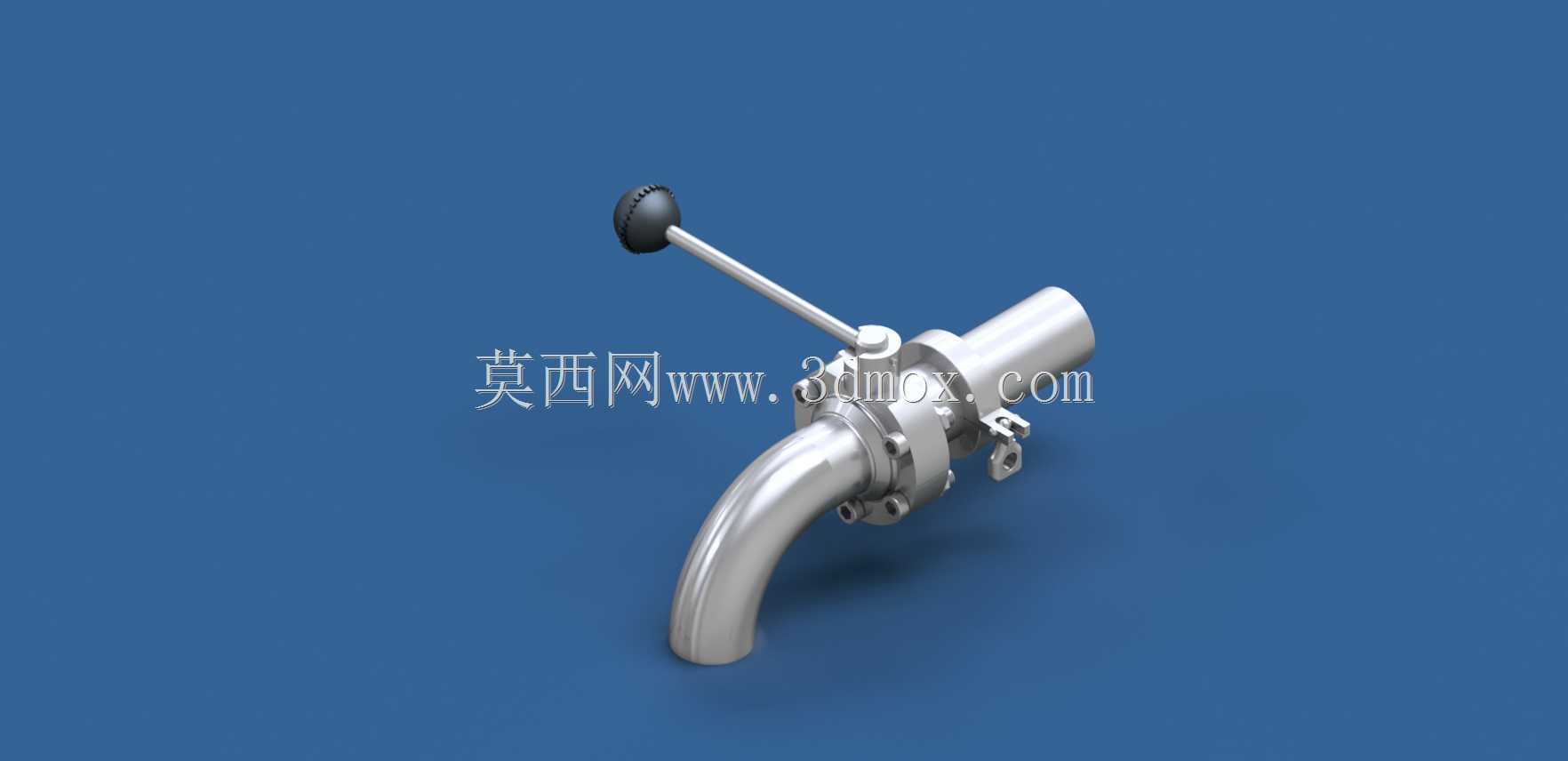

一英寸卡箍式卫生级手动弯柄球阀结构

　　从实际使用场景来看，这类阀门大多安装在物料输送管路的支路节点、罐体进出料口、设备对接管路位置，日常操作时工人扳动手柄就能快速完成通断切换，不需要额外借助工具，手柄末端的防滑滚花结构，即使手上沾有少量水渍或者润滑介质，也能稳稳施力不会打滑，操作力矩经过匹配设计，单手就能完成开关动作，不需要额外加力杆辅助。设计这款阀门的时候，首先要考虑的是密封可靠性，阀座采用软质密封材质，和球面的贴合度经过反复修正确保零泄漏，同时要兼顾拆装便捷性，卡箍连接的端接头采用标准卫生级卡箍尺寸，和同规格的卫生级管路、弯头、三通配件可以直接通用互换，不需要单独定制转接头。在食品饮料、生物制药、精细日化这类对管路洁净度有严苛要求的生产场景里，管路截断与通断控制的阀门选型，一直是管路设计环节里不能掉以轻心的部分。常规螺纹连接的阀门容易在螺纹缝隙残留介质，时间久了滋生杂菌影响产品品质，法兰连接的阀门拆装又过于繁琐，每次CIP清洗或者管路改造成本很高，卡箍式的卫生级球阀刚好能填补这部分应用空白。这款一英寸规格的卡箍球阀，采用弯柄操作结构，整体过流部分做了镜面级抛光处理，没有任何卫生死角，完全符合卫生级管路的设计要求。

　　阀体的流道采用全通径设计，介质通过的时候不会产生明显的压降，也不会因为流道突变造成物料滞留，对于输送含有细小颗粒的流体，比如带果粒的饮料、中药提取液这类介质，也不会出现卡堵的问题。弯柄的结构设计不是随意做的造型，一方面是操作时的力臂长度经过计算，既能保证操作省力，又不会因为力臂过长导致开关过位损坏密封件；另一方面弯柄的角度刚好避开了阀体和相邻管路的安装空间，在管路排布比较紧凑的车间里，操作手柄不会和旁边的管道、支架产生干涉，安装的时候不需要特意预留过大的操作空间。

　　从安装边界来看，这款一英寸阀门的两端卡箍接头外径符合标准卡箍尺寸，安装时只需要把两端接头和管路端面对齐，套上标准卡箍拧紧卡扣就能完成固定，不需要焊接或者攻丝，后期维护更换密封件的时候，只需要松开卡箍就能把阀体拆下来，整个过程不超过五分钟，比传统法兰阀的维护效率高很多。阀体的弯头部分采用流线型过渡，没有直角拐角，介质流过的时候阻力更小，也不容易在拐角处堆积物料，清洗的时候清洗液可以顺着流道完全冲刷过所有过流表面，不存在清洗盲区。手柄的开关位置做了明显的方位对应，手柄和管路平行的时候是全开状态，垂直的时候是全关状态，现场巡检的工人隔着很远就能判断阀门的开关状态，不需要凑近查看标记，能有效避免误操作。

　　在结构强度方面，阀体整体采用实心棒料加工而成，不是铸造件，没有砂眼气孔的缺陷，能承受常规卫生级管路的工作压力，日常使用中不会因为管路水锤现象出现阀体开裂或者泄漏的问题。阀杆部分采用防吹出结构设计，即使管路内部出现压力异常波动，阀杆也不会被内部压力顶出造成安全事故，密封件的安装槽做了圆角过渡，不会割伤密封件导致密封失效，日常使用中不需要频繁更换密封配件，能降低长期运维的成本。这类阀门在三维建模的时候，要特别注意卡箍接头的尺寸公差，还有球面和阀座的配合间隙，如果间隙过大容易出现泄漏，间隙过小则会导致操作力矩过大开关费劲，手柄的转动角度要严格限制在90度范围内，同时要做好转动限位结构，避免开关过位。另外安装的时候要注意两端管路的同轴度，虽然卡箍连接允许一定的角度偏差，但如果偏差过大还是会影响密封效果和阀门的使用寿命，管路支架要设置在离阀门接头不远的位置，避免阀门长期承受管路的重量导致接口变形。
