M3规格六角锁紧螺母精密结构设计

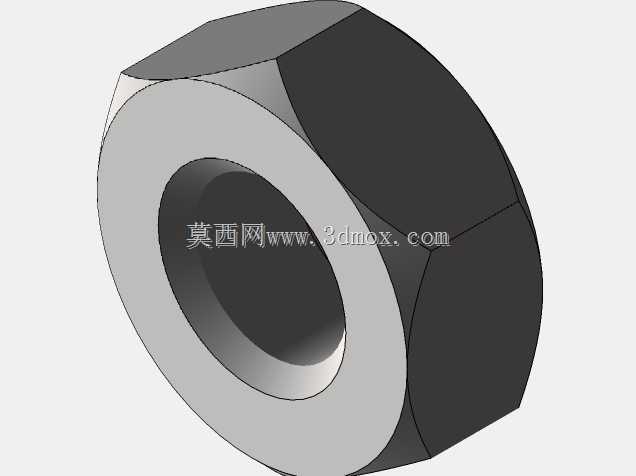

　　在小型自动化装配线、桌面级数控改造、3D打印机运动模组以及精密检测工装的搭建过程中，M3规格螺纹副几乎是贯穿整机连接的基础单元。这款六角螺母的三维结构，正是针对小规格紧固场景完成的全参数化建模，从端面倒角到六方棱边的过渡，都严格参照普通六角薄螺母的实际加工轮廓还原，没有为了视觉效果随意增减工艺特征。

　　从安装边界来看，M3螺母适配公称直径3mm的公制粗牙螺杆，配套螺距0.5mm，建模时内螺纹的大径、小径与牙型角均按照普通螺纹基准公差设定，螺纹收尾段保留了足够的退刀空间，对应实际车削或攻丝工序中丝锥退出的工艺余量。螺母外部为标准正六方棱柱结构，六个夹持面两两平行，对面宽度尺寸匹配M3螺母对应的标准扳手开口，现场装配时既可以使用4mm规格开口扳手施加扭矩，也能通过小型套筒完成锁紧，六方棱角处做了微小的圆角过渡，还原了冷镦成型工序中模具自然带出的圆角，避免锐边在建模中出现零厚度几何错误。

　　厚度方向上，螺母两端面均加工有倒角，倒角斜面从外六方边缘向内延伸至螺纹孔口，这一结构在实际装配中起到双重作用：一是去除端面冲切、攻丝产生的毛刺，防止螺母贴合安装面时出现垫渣、倾斜；二是引导螺杆快速旋入，自动化送料拧紧工位中，振动盘出料后的螺母无需刻意区分正反朝向，倒角结构都能让螺杆顺利导入螺纹孔，大幅降低卡料概率。内螺纹孔沿螺母轴向完全贯通，螺纹牙型从靠近两端倒角的位置开始完整生成，中间有效啮合长度覆盖螺母全部主体厚度，保证和螺杆配合时拥有足够的螺纹啮合圈数，在常规铝合金、亚克力甚至钣金支架的连接场景中，不会出现螺纹滑牙、脱扣的问题。

　　设计思路层面，这款螺母没有额外添加尼龙锁紧圈、法兰盘或者焊接凸点等特殊结构，属于最通用的光面六角螺母，适配场景覆盖绝大多数轻载紧固需求。比如在小型设备的钣金外壳拼接中，螺栓穿过钣金过孔后搭配该螺母锁紧，六方侧面可以卡在钣金预设的卡槽内防止跟转；在丝杆传动的张紧机构里，成对使用该螺母可以形成背锁结构，调整好张紧轮位置后双螺母对顶，抵消螺纹间隙防止运行中松动；甚至在工装夹具的定位销固定、传感器安装支架的角度调节部位，M3螺母都能凭借极小的外形尺寸节省安装空间，不会在紧凑的设备内部和周边走线、运动部件发生干涉。

　　建模过程中，结构工程师首先绘制六边形草图拉伸生成螺母基体，随后在中心绘制螺纹底孔完成切除，再通过螺旋线扫描生成真实牙型特征，两端的倒角特征单独添加，同时对六方的所有棱边校验最小壁厚，保证螺纹牙底到六方外平面的材料厚度满足强度要求——即便在拧紧到推荐扭矩值时，螺母侧壁也不会出现胀裂变形。和简化示意的六角模型不同，该结构完整还原了量产螺母的所有可制造特征，导入装配体后可以直接和M3螺栓、螺杆完成干涉检查，模拟扳手夹持空间是否足够，验证相邻零件之间的预留间隙是否能容纳螺母外形，在整机设计阶段就能提前发现装配工艺性问题，避免加工出零件后才出现扳手无法就位、螺母和周边结构磕碰的情况。

　　日常设备维护中，这类标准件互换性极强，不同批次采购的同规格螺母都可以直接替换，三维模型存入标准件库后，设计人员无需每次重复建模，调用即可完成整机装配，大幅缩短小型非标设备的设计周期。
