12V直流圆柱型推拉式电磁铁结构设计

　　在流体控制回路的减压阀组件里，这类12V供电的电磁铁承担着核心的电信号转机械动作的执行功能，是气动、液动减压阀实现远程通断、压力档位切换的关键部件，常见于小型工业气路控制、车载液压系统、民用净水设备的调压模块里，相比气动执行件，它不需要额外布置气源管路，直接通过低压直流供电就能动作，布线灵活，适配紧凑化的设备安装空间。

　　从实际使用场景来看，这类电磁铁多搭配直动式减压阀使用，当控制回路给出12V通电信号时，内部线圈产生的电磁力会推动衔铁轴向位移，带动减压阀内部的阀杆完成开度调整或者通路切换，断电后依靠复位弹簧的弹力让衔铁回到初始位置，实现阀位的复位，整个动作行程短、响应速度快，适合频繁通断的工况，不会像气动执行件那样存在气源压力波动带来的动作延迟问题。

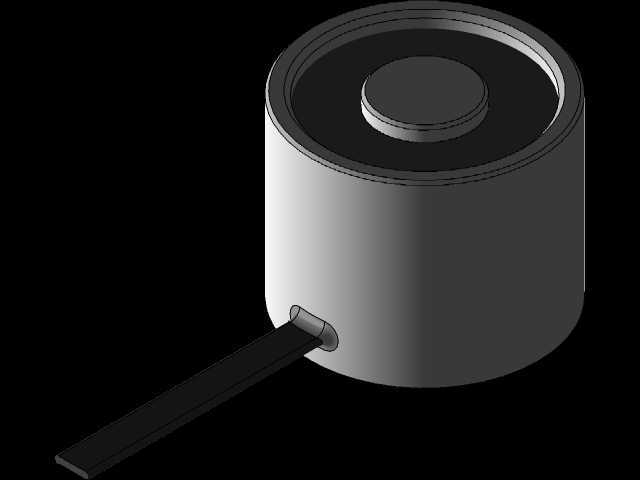

　　设计这款结构的时候，首先要明确安装边界的约束，整体外径控制在25mm，轴向总高度20mm，属于微型嵌入式安装的规格，外壳采用导磁性能优异的低碳钢拉伸成型，既可以作为磁路的一部分聚拢磁力线，提升线圈通电后的电磁输出力，又能作为结构防护层，隔绝外界的粉尘、少量油污对内部线圈的侵蚀，外壳侧壁做了0.8mm的壁厚处理，在保证结构强度的前提下尽可能缩小径向尺寸，适配减压阀上预留的嵌入式安装孔位，安装端采用M4x0.7的细牙螺纹连接，细牙螺纹的自锁性能更好，在设备运行产生持续振动的工况下不会出现松脱，不需要额外增加防松垫片就能满足固定要求，螺纹的有效啮合长度设计为6mm，足够承受电磁铁动作时的轴向反冲击力，不会因为反复动作导致螺纹连接失效。

　　内部结构的设计上，线圈骨架采用耐高温的PBT材质注塑成型，漆包线按照额定电压12V的参数计算线径与匝数，保证在额定电压下能输出足够的电磁推力推动阀杆动作，同时控制线圈的温升在安全范围内，长时间通电也不会出现过热烧毁的问题；衔铁采用软磁材料加工，表面做了镀镍防锈处理，和骨架内孔的配合间隙控制在0.05mm以内，既保证衔铁轴向滑动顺畅无卡滞，又不会因为间隙过大导致磁路漏磁增加，降低输出力；线圈的出线端做了绝缘护套处理，避免安装时导线被外壳锐边割破造成短路。

　　从选型适配的角度来说，这个尺寸规格的电磁铁不需要额外设计安装支架，直接通过端部螺纹拧入减压阀的预留安装位即可，接线端适配常规的0.5平方多股铜芯导线，供电电压兼容常见的12V直流控制回路，不管是工业PLC控制的自动化气路系统，还是小型民用设备的调压模块，都能直接匹配安装，不需要对原有阀组结构做额外改造。在结构细节处理上，衔铁的动作端面做了平面度管控，保证和内部静铁芯的贴合面积足够，减少吸合时的磁阻，同时在端面预留了0.1mm的缓冲间隙，避免吸合时产生刚性撞击，降低动作噪音，也能减少长期反复动作带来的端面磨损，延长部件的使用寿命；外壳和端盖的连接采用翻边铆压工艺，相比胶粘连接，结构强度更高，密封性能更好，能适应有少量油污、潮气的工作环境，不会因为长期使用出现端盖脱落的问题。

　　实际装配的时候，需要注意衔铁和阀杆的连接同轴度，偏心量控制在0.1mm以内，避免动作时出现卡滞，导致阀杆动作不到位，影响减压阀的压力控制精度；线圈的供电回路建议串联对应的保险丝，避免线路短路时过流烧毁线圈。这类微型电磁铁因为体积小、安装便捷、动作可靠，除了减压阀配套之外，也可以用在小型电子门锁、自动化设备的微型推料机构、玩具模型的动作执行结构里，只要安装尺寸和推力参数匹配，就能直接替换使用，结构设计上充分考虑了通用化的安装接口，不需要针对特定场景做过多的结构修改。
