轴向涡流型流体单向导通控制构件

　　在小流量精密流体输送、微通道换热回路、实验室微量试剂配送、小型液压阻尼回路这类对流体单向导通可靠性有要求，但安装空间极度受限的场景里，常规带弹簧复位、阀芯启闭结构的单向阀往往会因为活动部件卡滞、弹簧疲劳失效、开启压力阈值过高无法适配低压力差工况的问题，难以满足长期稳定运行的需求，这类无活动部件的流体二极管构件，恰好能填补这部分应用空白。从实际使用场景来看，这类构件不需要额外的电气控制信号输入，也不存在可动机械零件的磨损损耗，完全依靠内部流道的几何结构对不同流向的流体产生差异化阻力，当流体从设计的正向端口流入时，流道沿程阻力极低，压力损失可以控制在同通径直管段的1.2倍以内，不会对管路整体输送效率造成明显影响；

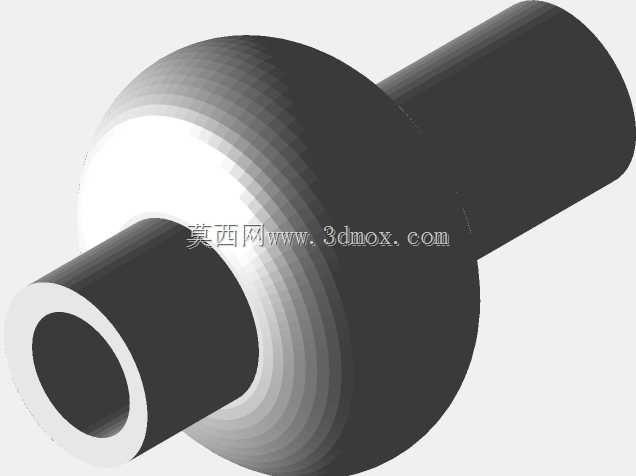

　　当流体出现反向流动趋势时，流道内部的特殊结构会引导流体形成大范围的涡流扰动，将流体的动能大量耗散为内能，反向流动的阻力可以达到正向流动阻力的几十倍甚至上百倍，实现近似单向阀的截止效果，完全避免了常规阀芯式单向阀在小流量、低粘度流体工况下容易出现的反向泄漏、阀芯卡滞问题。从设计逻辑上拆解，这款轴向结构的流体二极管没有采用早期特斯拉阀那种多分支折返流道的布局，而是将涡流室设置在构件的中间球形腔体位置，一端为轴向直通的长管接口，另一端为与涡流室切向连通的短管接口，当流体从长管端正向流入时，流体沿轴向直接穿过涡流室中心区域从短管端流出，不会触碰涡流室的内壁导流曲面，流动过程中几乎不会产生涡流扰动，沿程阻力和普通等径直管差异极小；

　　当流体从短管端反向流入时，流体顺着切向入口直接冲入涡流室，沿球形内壁做圆周旋转运动，形成稳定的环形涡流，后续流入的流体需要克服涡流的旋转离心力才能进入长管端，这个过程中流体的层流状态被完全打破，大量动能在涡流的层间摩擦、流体与内壁的碰撞中被耗散，反向流动的通流能力被大幅削弱，实现单向导通的功能。在安装边界与尺寸适配方面，这款构件整体采用对称式的轴向外形布局，中间球形腔体的最大外径为两端连接管外径的1.8倍，两端连接管的外径、内径尺寸完全一致，可以直接和同规格的硬管、软管通过卡套、粘接、焊接等方式对接，不需要额外设计变径转接结构；整体长度仅为通径的6倍，在管路布局时不需要预留额外的阀芯活动空间、检修操作空间，甚至可以直接集成在阀块、

　　换热板、微流控芯片的内部流道中，作为一体化流道的一部分加工成型，不需要单独装配独立的阀件，大幅缩小整套流体回路的整体体积。在实际选型适配过程中，这类构件的正向通流阻力会随着流体粘度的升高略有上升，但反向截止的阻力比会随着流体雷诺数的升高而增大，在水、低粘度液压油、气体介质的工况下都能稳定发挥单向导通作用，尤其适合那些长期运行、不便于定期维护拆检的密闭流体回路，比如航天设备中的小型冷却回路、植入式医疗设备的流体输送通道、长期户外运行的小型换热系统，这类场景一旦投入使用就很难进行零部件更换，无活动部件的结构特性可以让构件的使用寿命和整个设备的使用寿命保持一致，不会因为易损件失效导致整个系统故障。建模过程中需要重点注意涡流室与两端接口的衔接曲面顺滑度，切向入口的角度偏差需要控制在1度以内，否则会导致正向流动时流体提前进入涡流室产生额外阻力，或者反向流动时涡流成型不充分，降低反向截止的阻力比；两端连接管的同轴度公差需要控制在0.05mm以内，避免安装时出现管路对接错位产生额外的局部阻力。和传统的Zobel型圆盘式流体二极管相比，这种轴向布局的结构不需要在圆盘上开设垂直方向的流道，加工难度更低，流道内部没有直角转折区域，不容易残留流体介质中的杂质颗粒，长期运行时不会出现杂质卡堵流道的问题，对介质清洁度的要求比传统结构低30%左右，适配的工况范围更广。
