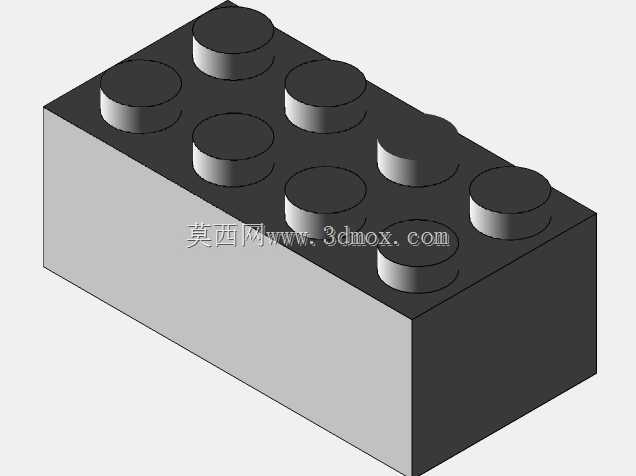

等比例复刻2x4规格乐高积木块结构

　　日常做非标结构验证的时候，经常需要用到标准化的快装连接组件来做临时工装的快速拼搭，这次做的这个1:1比例的2x4规格乐高积木结构，就是针对小尺寸工装快速拼接、教学演示模型搭建场景做的复刻设计。很多人觉得乐高积木只是玩具，实际上在机械原理教学、小型自动化设备的临时治具搭建、创客项目的快速原型验证环节，这种标准凸点连接的积木块能大幅缩短组装周期，不需要额外螺丝或者粘接，靠凸点和凹槽的过盈配合就能实现可靠的定位与连接，拆装重复利用率能达到数百次不会出现明显的连接松旷。

　　设计的时候没有直接照搬玩具的公差带，毕竟面向工程场景使用，首先调整了凸点的径向尺寸，常规玩具乐高凸点和孔的配合过盈量在0.1-0.15mm左右，针对3D打印或者机加工的工程场景，把过盈量调整到0.05-0.08mm，既保证拼接的时候不需要太大的按压力，又能保证拼接后侧向受力不会轻易脱开，毕竟做临时工装的时候经常会在上面固定小型传感器、气管支架这类轻载部件，连接可靠性比玩具的要求更高。凸点的高度做了1.8mm的统一尺寸，和标准积木的接合深度完全匹配，保证不同来源的同规格积木块都能和这个零件实现互换，不会出现插不到位或者凸点顶死的问题。

　　外形尺寸上严格遵循标准2x4积木的外轮廓边界，整体长度31.8mm，宽度15.8mm，总高度（不含凸点）9.6mm，加上凸点的总高度是11.4mm，安装的时候相邻积木块拼接不需要预留额外间隙，所有侧边的拔模斜度控制在1°以内，既方便加工脱模，又不会因为斜度过大导致多层拼接的时候出现累积倾斜，之前试过用斜度1.5°的积木块叠10层以上，整体倾斜量能超过2mm，做治具基准的时候完全没法用，这次把斜度收小之后，叠20层的累积倾斜量能控制在0.5mm以内，满足小型工装的基准精度要求。

　　结构上做了内部的加强筋设计，积木块内部不是实心结构，沿着长度方向布置了3道横向加强筋，宽度方向布置1道纵向加强筋，筋厚1.2mm，既减轻了零件重量，节省加工材料，又能保证侧壁受力的时候不会出现凹陷变形，之前做过实心的同款积木，重量是带筋结构的2.3倍，而且注塑的时候冷却不均容易出现表面缩痕，3D打印的时候实心结构的打印时间是带筋结构的3倍，完全没必要。底部的拼接凹槽和凸点的同轴度控制在0.03mm以内，保证上下层拼接的时候不会出现错位，凸点的顶部做了0.2mm的圆角过渡，拼接的时候能自动导正，不会因为边角磕碰出现凸点崩缺的问题。

　　实际使用场景里，这个积木块除了做常规的玩具拼搭，更多是用在教学实验室里搭建机械结构演示模型，比如给学生讲连杆机构、齿轮传动的时候，用这类标准积木快速搭出机架，不需要专门加工铝型材支架，一节课就能搭出3-4套不同的演示机构，下课拆掉就能重复使用。还有小型电子项目的原型固定，比如做 Arduino 小项目的时候，把控制板、传感器模块用积木块拼出固定座，调整位置的时候只需要拆开重新拼接就行，不用反复打孔拧螺丝，调试效率能提升很多。另外在小型自动化设备的来料定位治具里，针对尺寸小、形状不规则的来料，用这类积木块可以快速拼出和产品轮廓匹配的定位挡边，换产的时候只需要重新调整积木块的位置，不用重新加工整个治具板，小批量多品种的生产场景下能省下不少治具加工成本。

　　设计的时候也考虑了不同加工工艺的适配性，不管是FDM3D打印、光固化3D打印，还是小规模的注塑加工，这个结构都不需要做额外的工艺调整，壁厚均匀控制在1.5mm，没有尖锐的内角，所有内角都做了R0.3的圆角，避免应力集中，打印或者注塑的时候不会出现开裂问题。连接强度上，单个凸点的垂直拉脱力能达到15N左右，8个凸点的总拉脱力超过100N，完全满足轻载工装的固定需求，侧向受力的时候，单个积木块能承受20N的侧向推力不会脱开，多层拼接的时候整体的侧向刚度也能满足日常使用，不会出现一推就散的情况。
