法兰连接角式止回阀三维结构设计

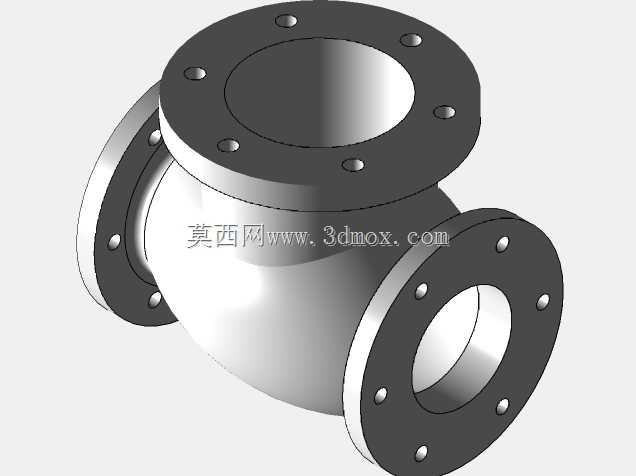

　　在工业流体输送管网的设计与运维环节，介质倒流是极易引发泵组叶轮反转、管路水锤、上游介质污染的核心风险点，这款角式法兰连接止回阀，正是针对这类工况需求开发的管路单向导通部件。不同于常见的直通式止回阀结构，该阀采用90度角式流道布局，进出口轴线垂直相交，在需要改变管路走向的安装场景中，可同时完成流向切换与止回功能，省去一个90度弯头的安装空间，尤其适合泵房出口、换热站分支管路、立式设备进出口这类空间紧凑的管段布置。从结构设计逻辑来看，该阀的三个连接端均采用凸面法兰结构，法兰端面均匀分布螺栓通孔，安装时可通过匹配压力等级的螺栓垫片组实现与管路的刚性密封连接，法兰密封面的凸台高度、螺栓孔中心圆直径、

　　通孔数量与孔径均遵循对应公称压力的管路法兰标准，无需额外加工转接件即可直接对接同规格工业管路。阀体采用变径流线型腔体设计，内部流道从进口端到阀座位置做平滑圆弧过渡，尽可能降低介质正向流动时的局部阻力损失，减少阀体内的湍流与涡流产生，降低长期运行过程中介质对阀体内壁的冲蚀速率。阀瓣采用绕固定销轴摆动的旋启式结构，正向流通时介质压力推动阀瓣绕销轴向上旋起，完全贴靠到阀体内腔的避让槽位置，不会对介质流道形成额外遮挡；当管路内介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，紧密压合在阀座密封面上，彻底截断反向流道，阻断介质倒流路径。在安装边界的适配性上，该阀的三个法兰端面均设计了足够的螺栓操作空间，

　　法兰外缘到阀体中心的距离经过核算，可满足常规扭矩扳手的操作空间要求，安装时无需为螺栓紧固预留额外的超大操作间隙；阀体整体的结构壁厚经过强度校核，可承受对应公称压力下的管路静压与短时水锤冲击，阀体外部无突出的尖锐结构，外表面做圆弧过渡处理，既可以降低运输安装过程中的磕碰损伤风险，也能减少管路外部保温施工时的裁剪难度。从实际应用场景来看，这类角式止回阀常被应用在石油化工管路的竖向立管段、建筑给排水的水泵出口、暖通空调系统的冷水机组进出口、压缩空气管网的分支管路位置，在这些场景中，阀件不需要额外的操作机构，完全依靠介质自身的压力变化实现自动启闭，日常运行过程中无需人工干预，维护成本极低。建模过程中对阀瓣的摆动行程做了运动干涉校验，

　　确保阀瓣在全开位置时不会与阀体内壁发生碰撞，全关位置时密封面的贴合宽度满足密封要求，销轴与阀瓣连接位置的间隙设计也充分考虑了实际加工的公差累积，避免出现加工装配后阀瓣卡涩无法正常动作的问题。法兰端面上的螺栓孔位置采用圆周均布设计，安装时可根据管路实际走向调整法兰的周向安装角度，适配不同方向的管路对接需求，阀体上的三个法兰端面的垂直度、平行度公差均在建模时做了基准约束，确保安装后不会出现管路强制对中产生的附加装配应力。
