微波炉转盘驱动用微型同步电机结构

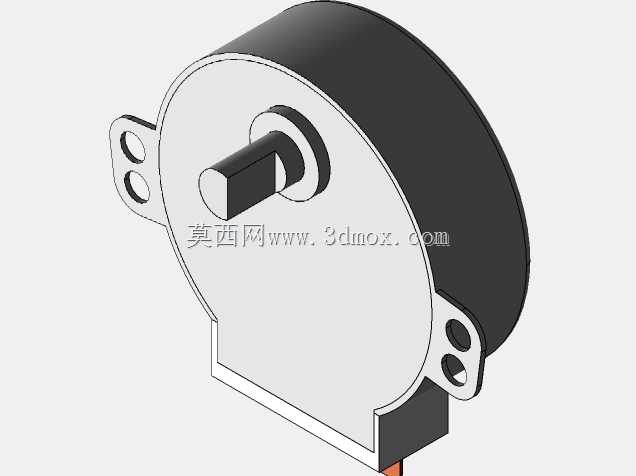

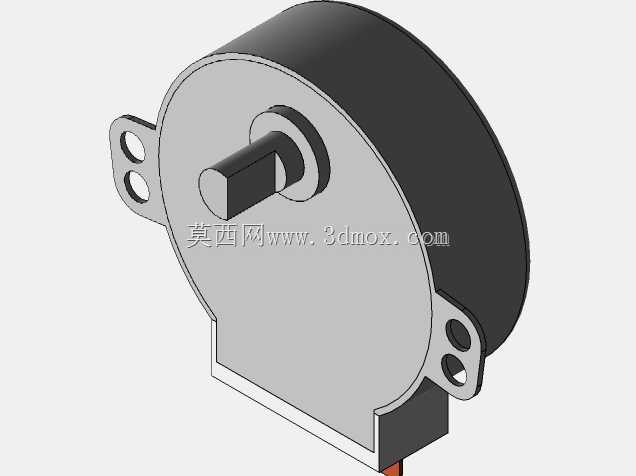

　　这款微型驱动部件主要配套家用微波炉的转盘驱动工位，在微波炉腔体内部承担玻璃转盘的低速回转驱动作用，工作时通过恒定的低转速输出，带动转盘上的食材均匀接收微波辐射，避免局部加热过度或加热不均的问题，是常规转盘式微波炉里不可缺少的核心传动部件。从结构设计来看，整体采用扁圆形的塑封外壳布局，主体外壳分为前后两个装配段，后半段为封闭的圆柱腔体，用来容纳定子绕组、永磁转子等核心电磁驱动组件，前半段延伸出带安装孔的固定支耳，支耳上开设两个同轴的圆形安装通孔，安装时可直接通过螺丝穿过孔位固定在微波炉腔体底部的预设安装位上，不需要额外设计转接支架，能有效压缩整机的装配工序与物料成本。输出轴采用扁位轴设计，轴端铣出平行平面，

　　和转盘底部的传动卡槽直接配合，传动过程中不会出现轴孔打滑的问题，相比光轴传动的结构，扁位配合的扭矩传递效率更高，长期运行也不会因为磨损出现传动间隙增大的情况。设计时特意将整体厚度控制在较薄的区间，安装后突出腔体底部的高度很小，不会占用微波炉内部的有效烹饪空间，同时外壳的接缝处做了密封止口设计，能阻挡烹饪过程中产生的蒸汽、油污渗入电机内部，避免绕组受潮短路或者油污卡滞减速齿轮组，适配厨房高湿、多油烟的使用环境。内部集成了一级减速齿轮组，将电机转子的高转速通过齿轮减速后输出到轴端，最终输出转速维持在每分钟数转的区间，刚好匹配转盘匀速转动的使用需求，不需要额外外接减速结构，集成化的设计也让部件的整体可靠性更高，减少了外部传动环节的故障点。

　　安装边界方面，两个固定支耳对称分布在主体圆形外壳的两侧，安装孔的中心距经过标准化设计，能适配市面上绝大多数常规尺寸转盘式微波炉的底部安装孔位，替换维修时不需要重新打孔调整位置，输出轴的中心高度和支耳安装面的高度差也做了统一规范，装配后轴端和转盘卡槽的配合深度刚好处于合理区间，不会出现配合过浅导致转盘脱落，或是配合过深导致装配卡滞的问题。从实际使用的工况出发，这款电机的输出扭矩经过匹配调校，刚好能带动满载食材的玻璃转盘平稳转动，启动时不会出现转盘抖动的情况，运行过程中噪音控制在较低水平，不会在微波炉工作时产生额外的异响干扰。电磁部分的设计采用低压交流供电方案，和微波炉内部的控制电路供电参数匹配，不需要额外增设电压转换模块，

　　接线端直接预留标准插片接口，生产装配时直接对插即可完成接线，能有效提升流水线的装配效率。外壳材质选用耐高温的阻燃工程塑料，能承受微波炉工作时腔体底部传导的持续高温，长期高温环境下不会出现外壳变形、材质脆化的问题，支耳部分的厚度做了局部加强，安装锁紧螺丝时不会出现支耳开裂的情况，能保证长期使用后的固定可靠性。
