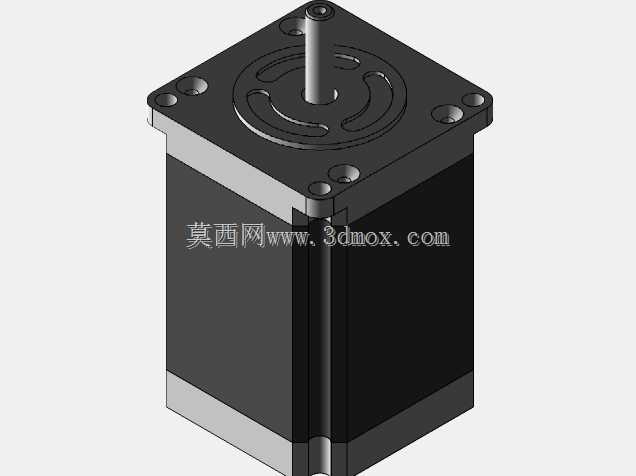

NEMA23规格山洋步进电机三维结构

　　这款NEMA23规格的步进电机，是中小型自动化设备里出镜率极高的执行元件，日常做非标设备选型时，但凡遇到负载扭矩在1.2N·m到2.2N·m区间、需要精准开环位置控制的工位，第一时间就会想到这个安装尺寸的机型。先从安装边界说起，NEMA23对应的安装法兰边长为57mm，法兰端面上的四个安装孔呈正方形分布，孔中心距为47.1mm，适配M4规格的内六角圆柱头螺钉锁紧，输出轴直径统一为6.35mm，轴端带铣扁位，方便配套同步轮、联轴器时做周向固定，避免传动过程中出现打滑丢步的问题。从结构设计逻辑来看，这款电机的定子绕组采用集中式绕线方案，转子为多极永磁体结构，步距角设定为1.8度，也就是整步驱动下每转需要200个脉冲，

　　配合细分驱动器可以做到更小的单步位移，完全能满足3D打印机进给轴、小型数控雕刻机XYZ轴、桌面型贴装设备送料机构这类对定位精度有要求的场景。做三维建模的时候，特意把电机外壳的散热筋结构做了还原，实际运行中步进电机的温升是选型时必须考量的指标，外壳的拉伸铝型材壳体本身就是散热结构的一部分，后端盖预留的出线孔位置也严格按照实物尺寸还原，方便设计时提前规划走线槽的位置，避免装配时出现线缆和周边结构干涉的问题。很多刚入行的结构工程师做设备设计时，容易忽略电机轴伸长度的匹配问题，这款电机的轴伸长度从法兰安装面算起为21mm，选型联轴器的时候既要算上轴伸的插入深度，还要预留0.5到1mm的轴向间隙，防止电机运行时的轴向窜动顶坏编码器或者轴承。

　　另外电机本体的总长是76mm，这个尺寸直接决定了电机安装位的后部预留空间，比如做封闭式设备罩壳的时候，必须在电机尾部留出至少10mm的散热空间，不能直接把电机尾部贴在钣金内壁上，不然长时间运行热量散不出去，很容易触发绕组过热保护，甚至出现退磁导致扭矩衰减的问题。从实际应用场景来说，这款电机除了用在常见的小型数控设备上，在自动化生产线的短距离输送工位、包装设备的拉膜机构、点胶机的位移轴上也有大量应用，因为它的扭矩特性刚好匹配这类中低转速、需要频繁启停的工况，不需要额外加减速机构就能直接驱动负载，能大幅简化设备的传动结构，减少整体的装配零件数量。建模过程中对端盖上的安装沉孔深度也做了精准还原，四个安装孔的沉孔深度为4mm，

　　用M4螺钉安装的时候，螺钉拧入端盖的深度不能超过3mm，不然会顶到内部的定子绕组，造成绝缘层破损短路，这个细节是很多新手建模时容易遗漏的，往往等到实际装配打螺钉的时候才发现干涉，不得不临时返工修改钣金安装板的孔位。还有电机侧面的接线盒位置，这款机型的出线方向是径向出线，设计走线的时候要注意线缆的弯曲半径不能小于线缆直径的6倍，避免反复弯折导致线芯断裂。从功能特性上来说，这款DC2.7A的两相步进电机，低速运行时的扭矩输出平稳，没有明显的共振区，配合驱动器的细分设置可以有效解决低速爬行的问题，适合用在对运行平稳性有要求的位移工位。做结构设计的时候，电机安装板的平面度要求控制在0.1mm以内，如果安装面翘曲，强行锁紧螺钉会导致电机的端盖变形，内部轴承的同轴度被破坏，运行时会出现异响、轴承过早磨损的问题，这些实际工程中的细节，在三维模型里都通过安装面的公差配合逻辑做了隐含体现，方便工程师在调用模型做装配设计时，直接参考这些边界条件来设计周边的配套结构，不用再反复核对样本尺寸，减少设计阶段的出错概率。
