小型四旋翼航拍巡检飞行器结构设计

　　这款小型四旋翼飞行器的结构设计，核心围绕低空近距作业场景的使用需求展开，日常可覆盖园区安防巡检、农林作物长势抽样航拍、小型场地测绘补点、户外短途轻载物料投送等实际工况，相比同尺寸固定翼飞行器，它能实现垂直起降、定点悬停，不需要专用起降跑道，在楼宇间隙、林间空地这类狭小作业空间里的适配性更强。

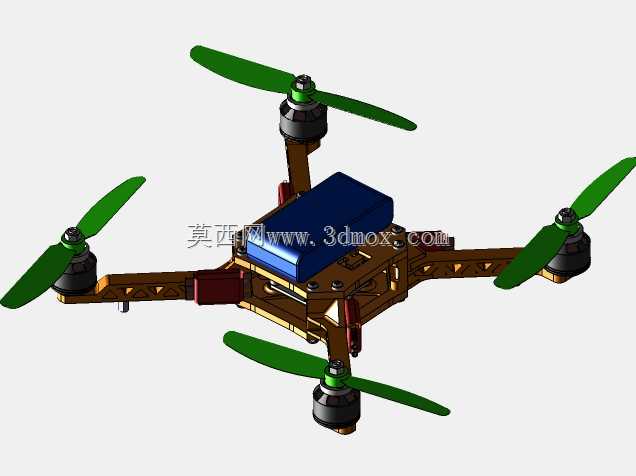

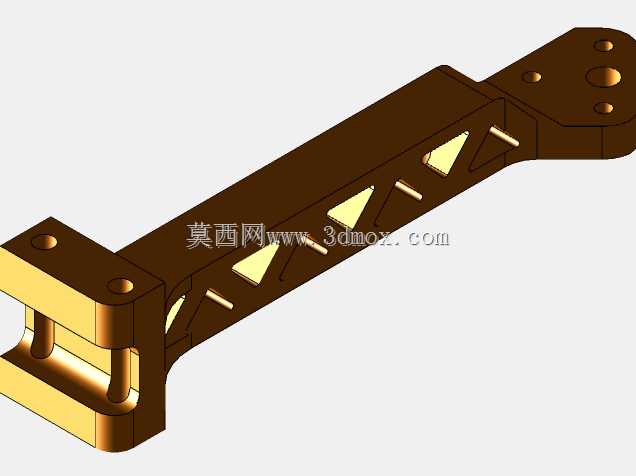

　　从结构布局来看，整机采用X型机架排布，四个机臂从中心主机舱向四个方向等角度延伸，每个机臂末端独立安装动力单元，这种布局的优势在于动力输出对称，飞控系统的姿态调整逻辑更简单，悬停状态下的抗侧风干扰能力更强，同时单个机臂的受力路径更短，飞行过程中机臂的形变量更小，能减少动力单元的振动传导到中心舱体。机臂采用镂空减重设计，在保证结构抗弯强度的前提下，尽可能削减非受力区域的材料厚度，降低整机自重带来的动力负载。

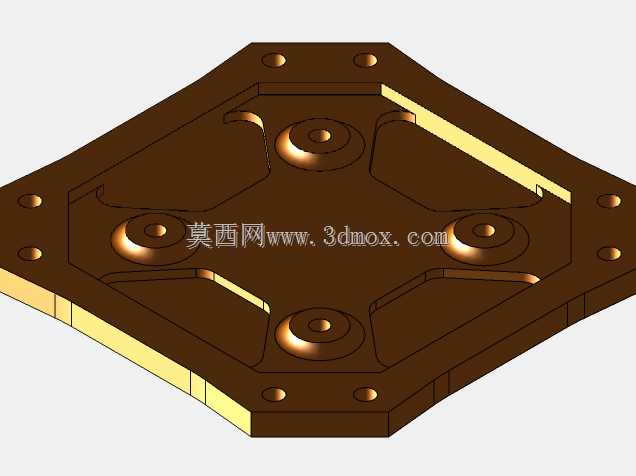

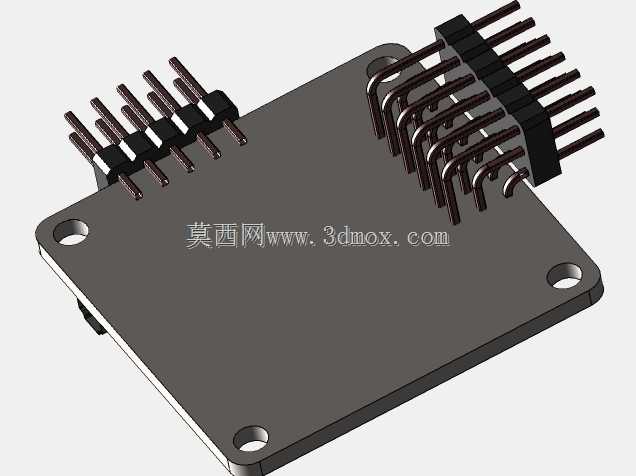

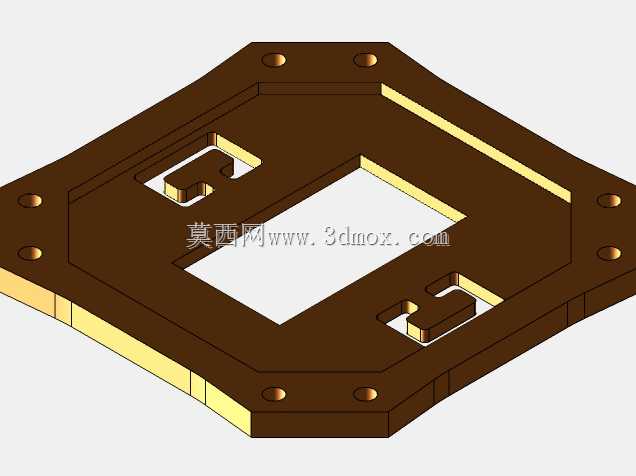

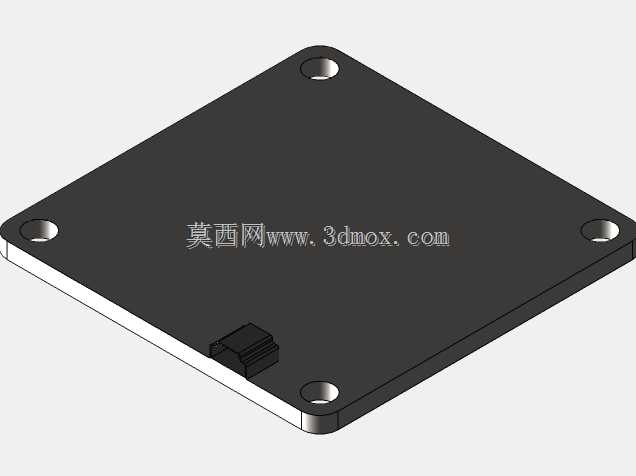

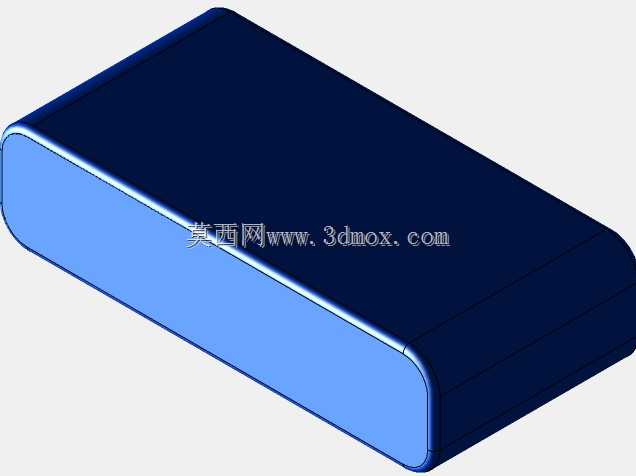

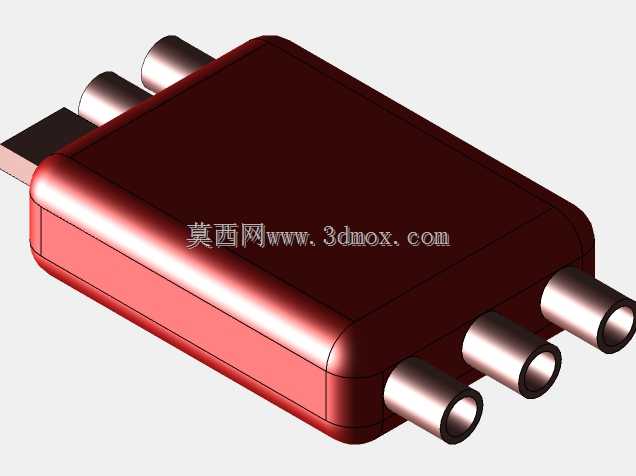

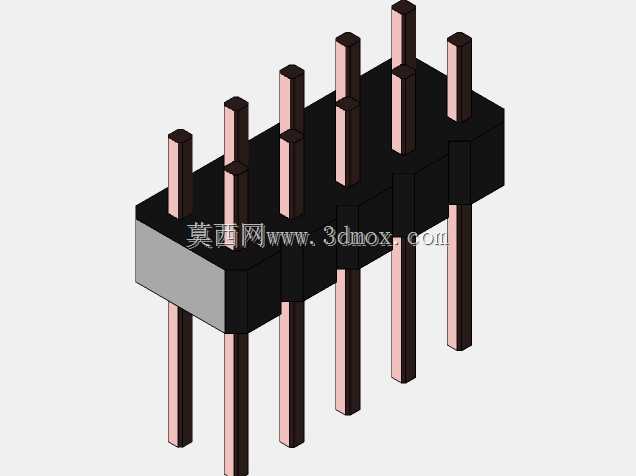

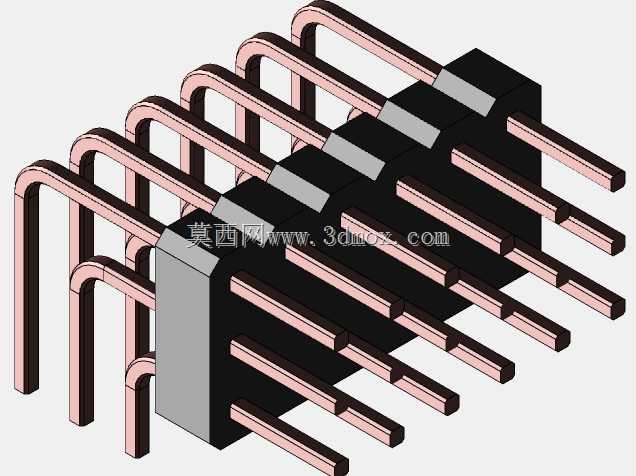

　　中心主机舱采用分层堆叠的安装结构，上层预留飞控板、GPS模块的安装位，下层设置电池固定舱，电池采用抽拉式安装结构，不需要拆解机架外壳就能完成电池更换，适配户外连续作业时快速换电的需求。舱体外壳做了圆角过渡处理，既可以降低飞行过程中的空气阻力，也能避免尖锐棱角在起降剐蹭时造成结构损坏，同时舱体上预留了散热通孔，对应电池、电调的发热位置，保证长时间飞行时的热量能及时散出，避免元器件过热触发动力保护。

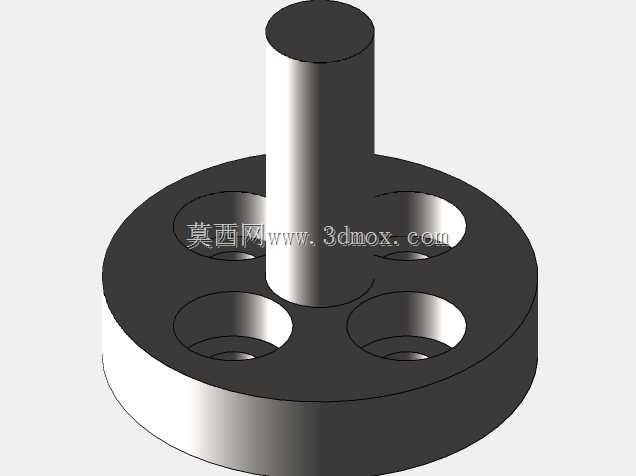

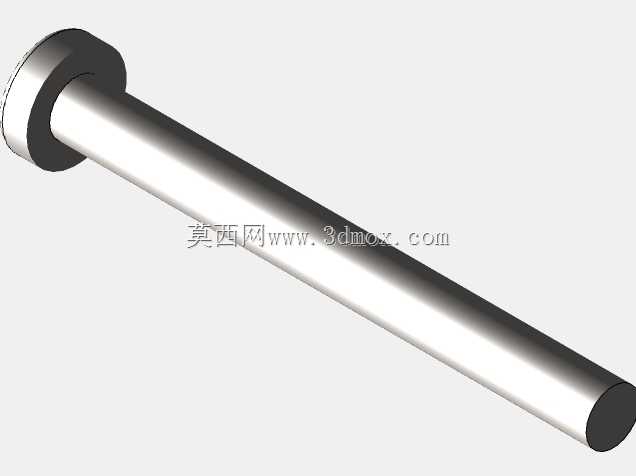

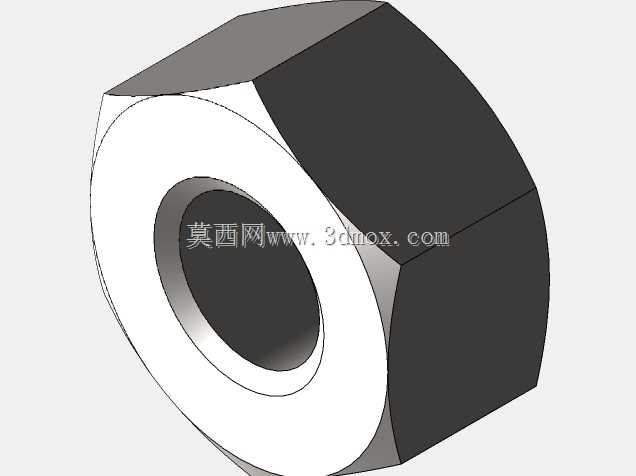

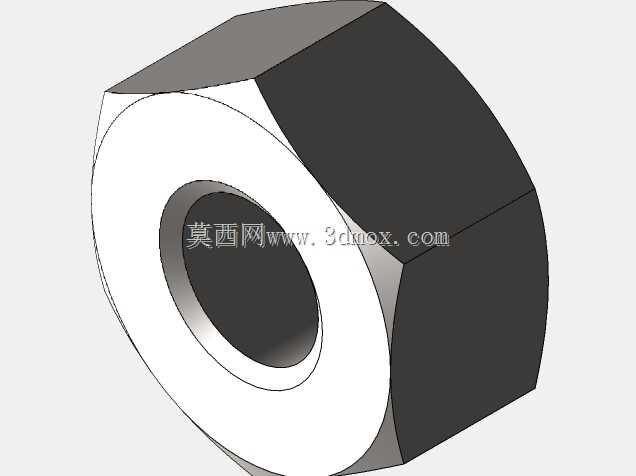

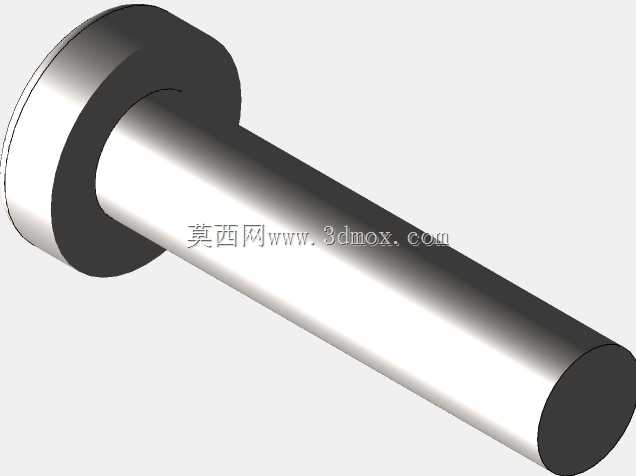

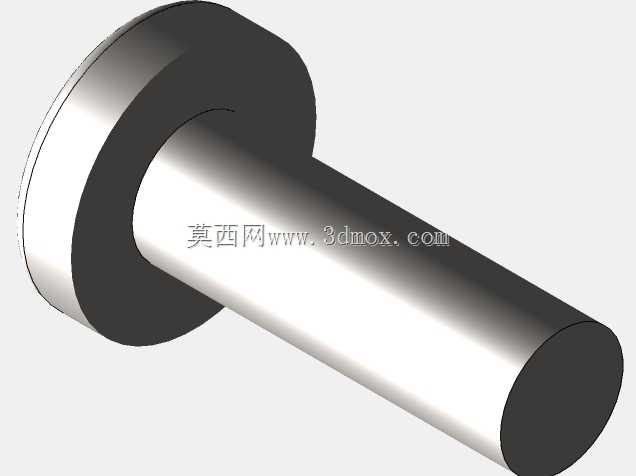

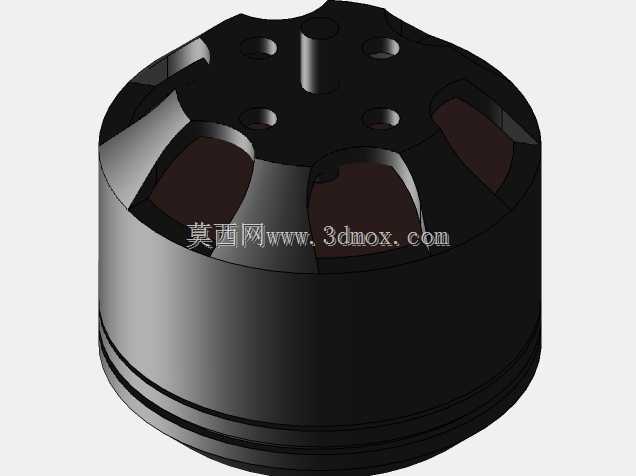

　　动力单元的安装座设计有减震胶圈卡位，电机与机臂之间通过减震胶圈软连接，能过滤电机高速转动时产生的高频振动，避免振动传递到飞控的陀螺仪模块，减少姿态解算的误差，同时也能降低航拍挂载时的画面抖动。螺旋桨采用两叶快拆结构，桨根与电机输出轴通过卡扣式结构连接，不需要额外工具就能完成桨叶的更换与安装，日常收纳时可以快速拆下桨叶，减少整机的收纳体积。每个机臂末端都设计了防撞凸台，凸台高度略高于螺旋桨旋转平面的最低点，在低空飞行碰到障碍物或者硬着陆时，凸台会先接触碰撞面，避免螺旋桨直接撞击硬物出现断裂。

　　起落架采用一体式弯折结构，固定在机臂下方的连接位，起落架的支撑脚跨度大于螺旋桨的旋转直径，降落时能保证整机的支撑稳定性，即使在略有坡度的地面降落，也不会出现侧翻。起落架的高度预留了足够的挂载空间，中心舱下方可以挂载小型运动相机、微型投放机构等作业载荷，不会因为离地间隙不足导致挂载设备剐蹭地面。

　　从安装边界来看，整机的旋转外径控制在300毫米以内，收纳状态下拆下桨叶后的尺寸可以放入普通双肩包的侧袋，单人携带转场非常方便。机臂与中心舱的连接位采用快拆锁扣结构，不需要拧动螺丝就能完成机臂的折叠或拆卸，进一步压缩收纳后的体积。所有的走线都隐藏在机臂的内部空腔里，从中心舱的电调接口直接连通到电机端，外部没有裸露的线材，既可以降低飞行时的线材风阻，也能避免线材被树枝等障碍物勾挂造成飞行故障。

　　在结构强度校核上，机臂的受力极限按照最大起飞重量的3倍做冗余设计，即使做急停、急转弯这类大机动飞行动作，机臂的形变量也能控制在0.5毫米以内，不会因为结构形变导致螺旋桨的旋转平面出现偏移，影响飞行姿态的稳定性。电池舱的固定结构做了防滑处理，即使飞行过程中出现较大幅度的颠簸，电池也不会出现松脱断电的情况。整机的重心严格控制在四个旋翼的几何中心位置，电池安装位的前后预留了调整空间，可以根据挂载设备的重量微调电池位置，保证不同挂载状态下的重心始终处于最优区间，减少飞控的姿态修正负担，提升续航表现。
