异形曲面剪刀刀片结构设计

　　日常民用剪切、工业薄材裁切场景里，剪刀刀片的刃口曲线直接决定剪切全程的受力稳定性，这款异形曲面剪刀刀片在设计阶段就跳出了传统平直刃、对称弧刃的思路，针对连续剪切薄型柔性物料的工况做了针对性的曲面优化。从实际使用场景来看，这类刀片既可以适配民用手工剪的装配需求，也能经过材质热处理升级后，用在小型自动化裁切设备的动刀组上，应对纸张、薄塑料膜、轻薄纺织面料、0.5mm以下软金属箔的连续剪切作业，相比传统直刃刀片，它的曲面刃口能在剪切过程中始终保持两个剪片的刃口呈渐进式啮合，不会出现直刃剪剪切厚一点的物料时容易出现的物料滑移、切口毛边的问题。

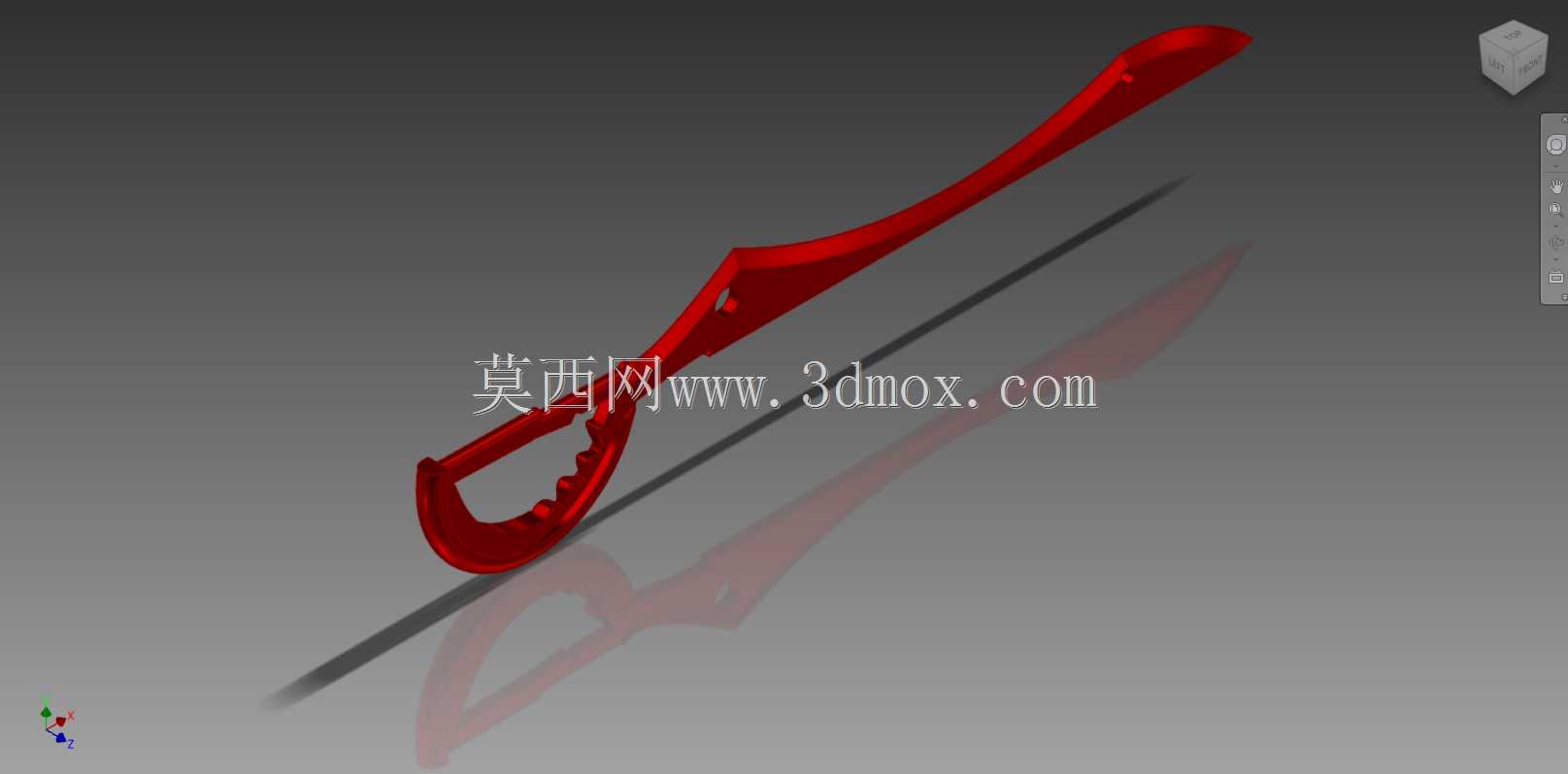

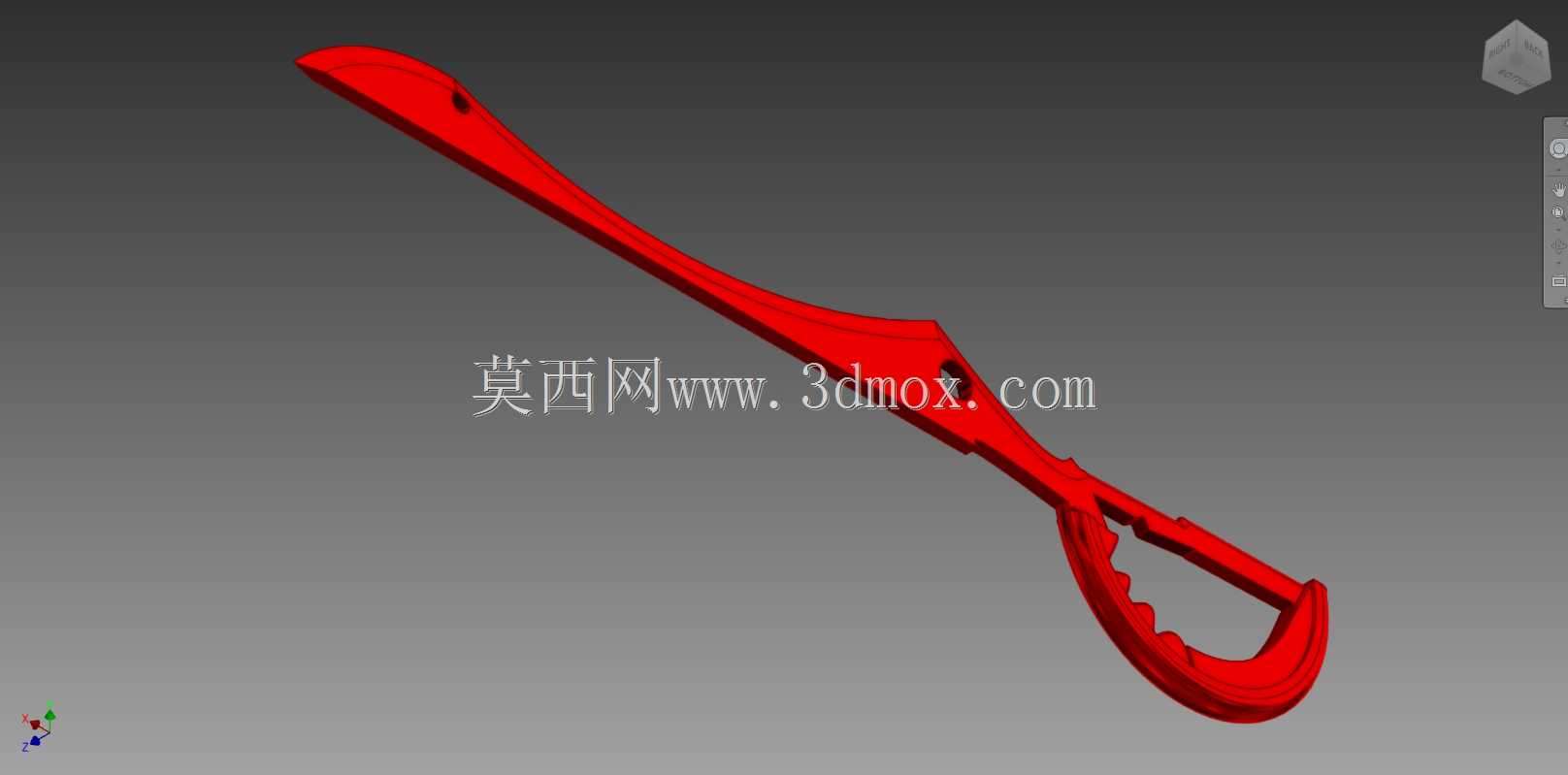

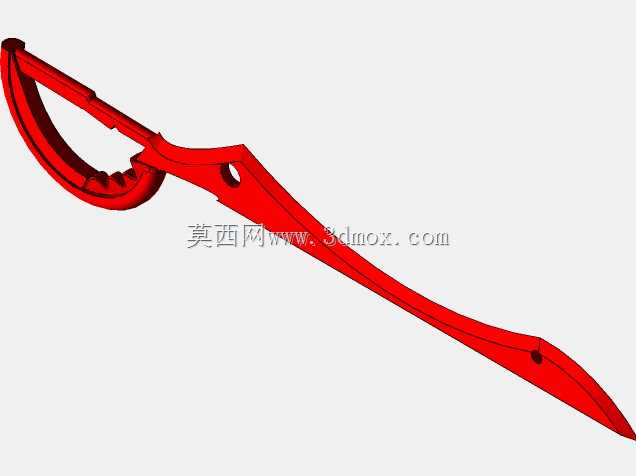

　　设计过程中首先确定的是安装端的结构边界，刀片尾部的环形安装孔是整个零件的装配基准，孔的内径尺寸匹配标准M6的铰接销轴，孔位周边做了局部加厚处理，避免频繁开合剪切时铰接位置出现应力集中导致的孔位变形、刀片晃动。从安装孔延伸出的刀身采用了变截面厚度设计，靠近安装位的刀身根部厚度达到3mm，保证整体刚性，避免剪切受力时刀身出现侧弯导致刃口错位，向刀尖方向厚度逐步递减到0.8mm，既减轻了刀身整体重量，也让刃口的磨削加工更容易获得锋利的切削角度。刃口的曲面走向是整个设计的核心，没有采用规则的圆弧曲线，而是根据剪切过程中刃口啮合点的移动轨迹做了分段曲率调整：靠近安装位的刃口段曲率更大，适合剪切硬度稍高、需要更大剪切力的物料，这部分刃口距离铰接点更近，力臂更短，能获得更大的剪切力矩；向刀尖延伸的中段刃口曲率放缓，适合长距离连续剪切柔性物料，能让物料在剪切过程中自然向刀根方向滑动，不需要使用者持续施加推送力；最前端的刀尖位置做了小角度上翘处理，既方便挑开叠层的薄型物料，也避免尖锐刀尖在日常使用中造成误划伤。

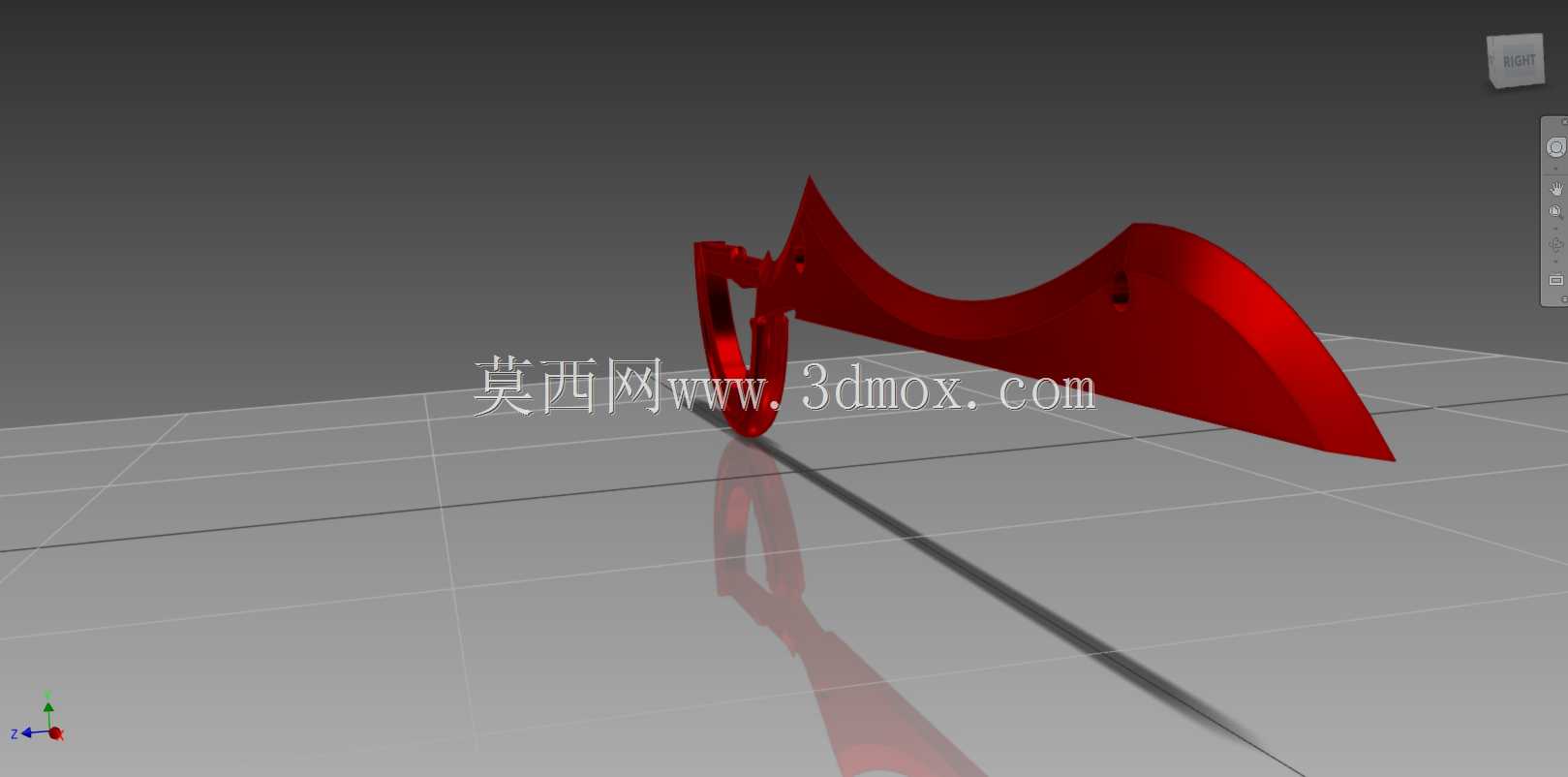

　　刀身的曲面造型不是单纯的外观设计，整个刀身的非刃口侧做了内凹的弧面过渡，一方面是在剪切过程中给被剪切的物料留出避让空间，避免较宽的物料被刀身卡住影响剪切流畅度，另一方面这个内凹曲面也能提升刀身的结构刚性，同等厚度下，带内凹曲面的刀身抗侧弯能力比平直刀身高出近40%，不需要额外增加刀身厚度就能满足剪切受力要求。刃口的磨削角度统一采用25度单面开刃，开刃方向朝向两个剪片的贴合面，装配后两个刀片的刃口能形成紧密的线接触，不会出现缝隙导致的剪切连丝问题。安装孔的位置精度在设计时做了严格的公差约束，孔中心到刃口各点的距离偏差控制在0.05mm以内，保证装配后两个刀片开合全程刃口都能均匀贴合，不会出现局部间隙过大或者刃口互相干涉磨损的问题。

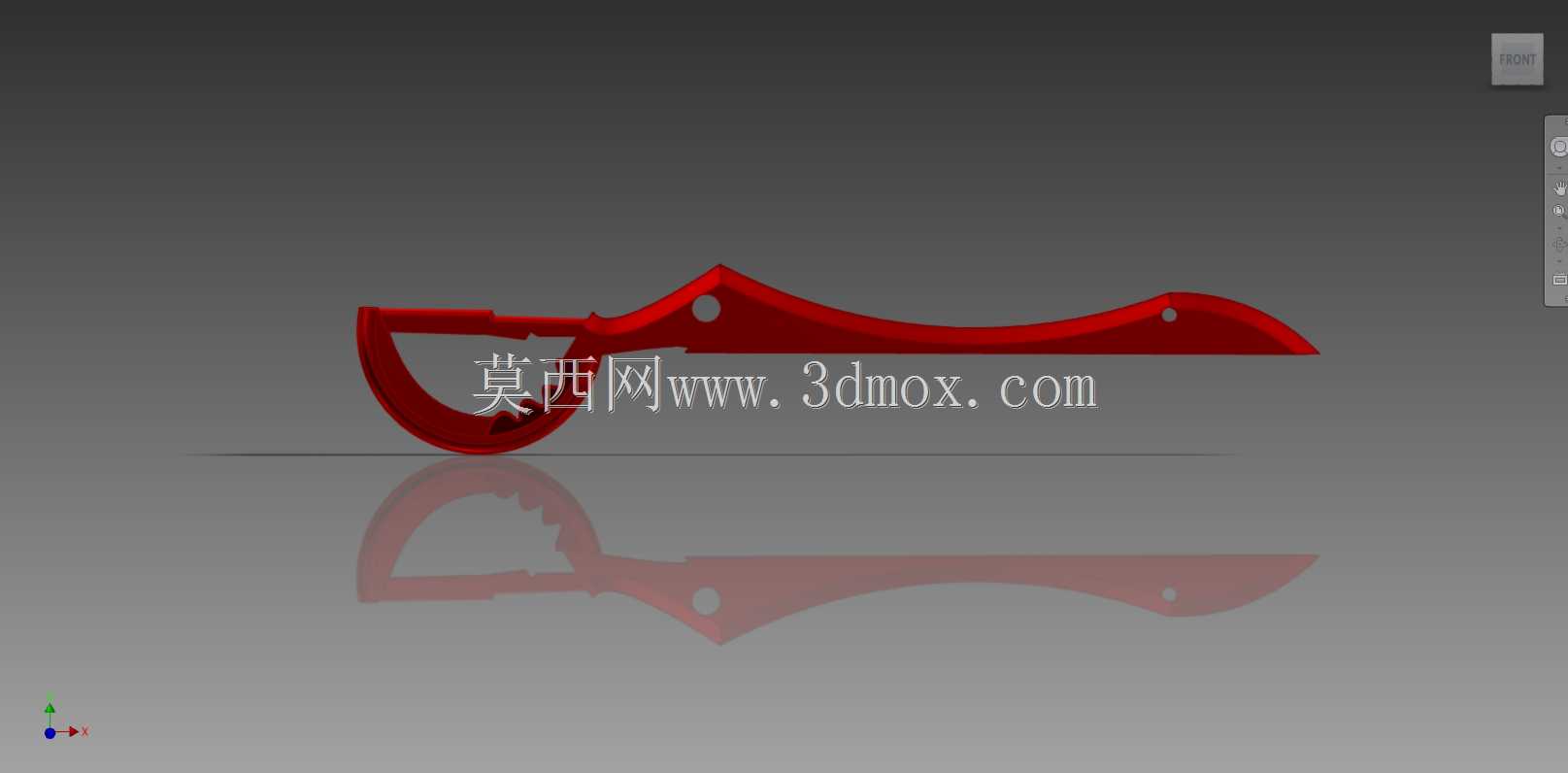

　　从实际装配适配性来看，这款刀片的整体外轮廓尺寸控制在120mm长度范围内，最大宽度35mm，除了尾部的铰接安装孔之外，刀身上预留的两个小定位凹点可以匹配不同手柄的定位柱，不需要额外修改结构就能适配ABS塑料手柄、冲压金属手柄等多种常见剪刀手柄结构，替换通用性较强。针对不同的使用场景，这个刀片的三维模型可以直接导入CAM软件生成加工代码，小批量生产时可以采用激光切割下料后数控磨刃的工艺，大批量生产时可以直接制作冲压模具进行连续冲压生产，模型的曲面曲率都是G2连续过渡，没有尖锐的折角，冲压过程中不会出现应力集中导致的模具损耗过快问题。在做结构验证的时候，通过运动仿真模拟了0到60度开合角度下的刃口啮合状态，确认全程没有干涉点，剪切1mm厚硬纸板的时候，刃口各点的受力分布均匀，没有出现局部应力超过材料屈服强度的情况，日常使用场景下不需要担心刀身断裂或者刃口崩缺的问题。
