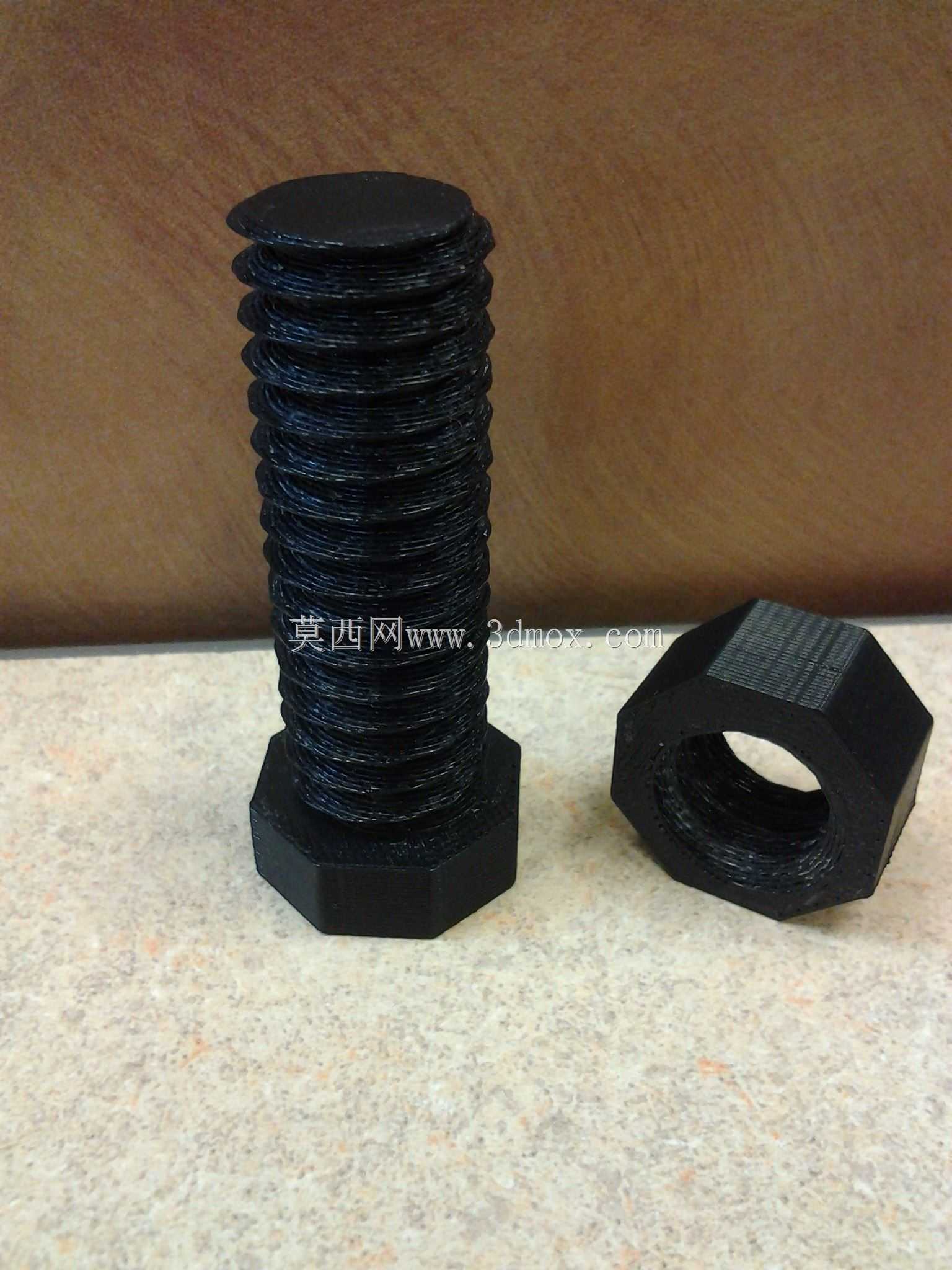

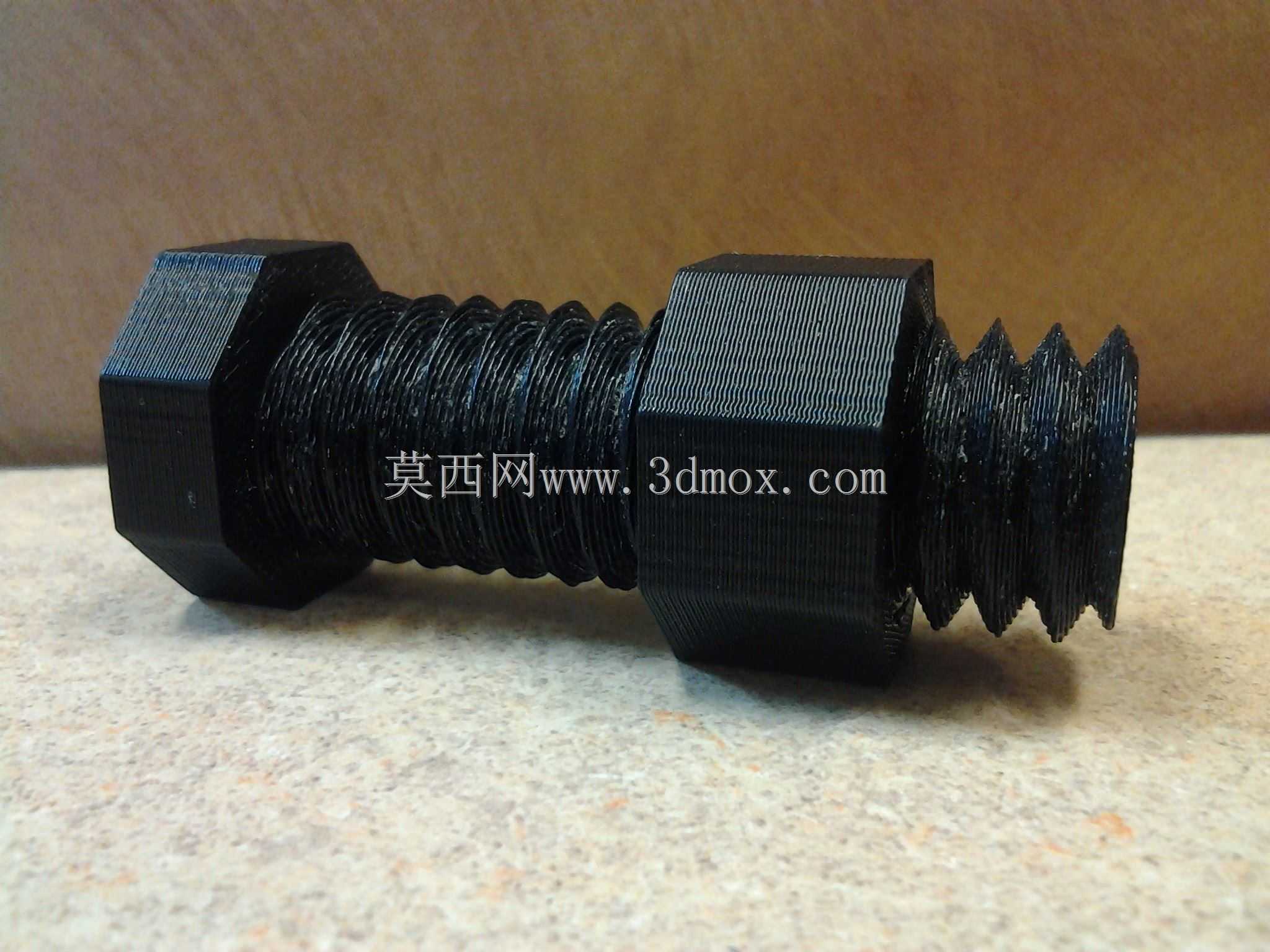

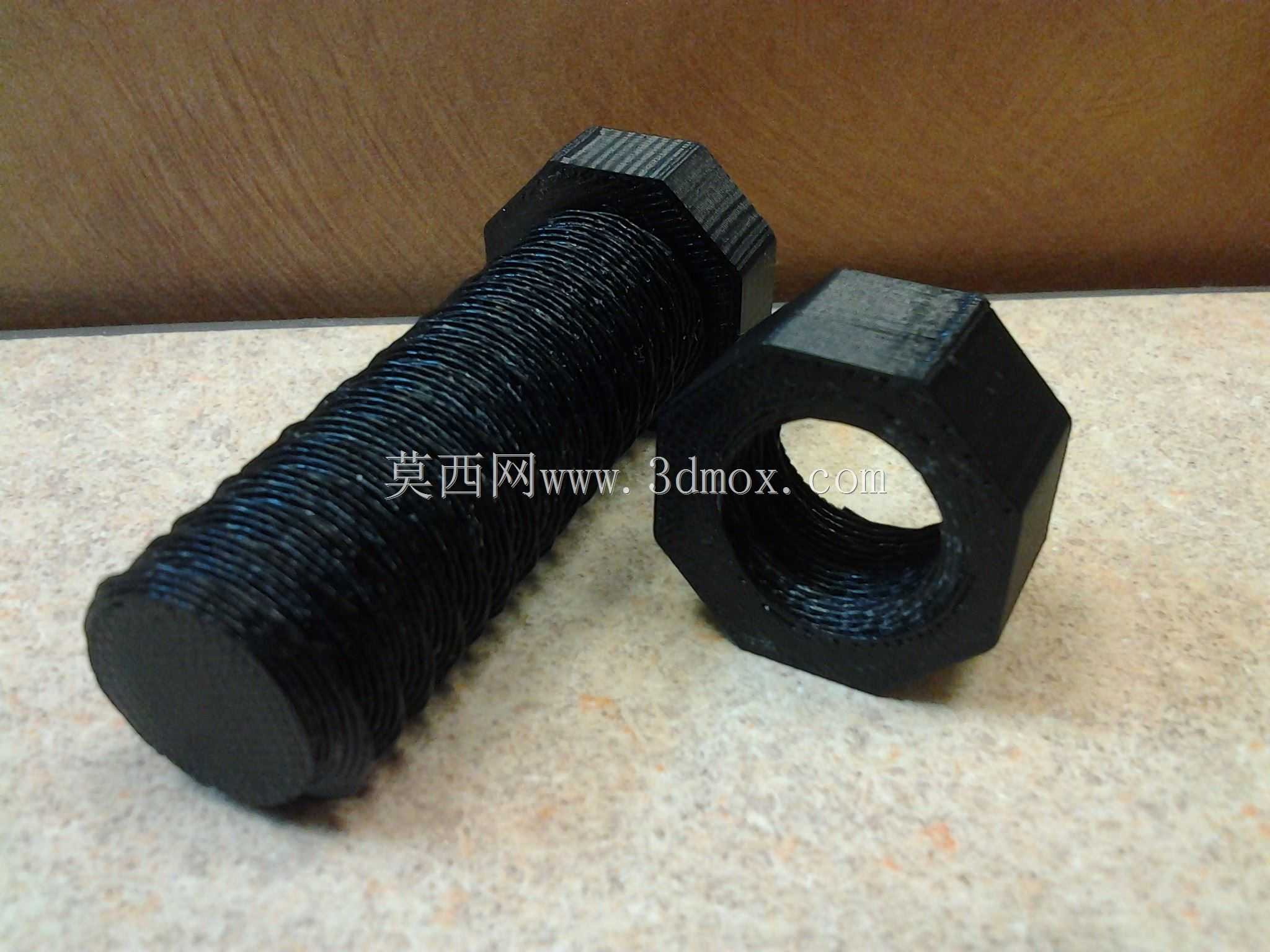

适配3D打印的外六角螺栓与六角螺母组合结构

　　这套螺纹连接副的设计初衷，是验证螺旋特征在熔融沉积成型工艺下的成型可行性，解决日常打样中常遇到的螺纹牙型填充不足、层间错位导致旋合卡滞的问题。在非标设备调试、工装夹具快速迭代的场景里，小规格紧固件经常遇到采购周期长、特殊牙距无现货的情况，直接通过3D打印制作适配的连接副，能把原本需要等两三天的加工周期压缩到几十分钟，大幅缩短样机验证的等待时间。

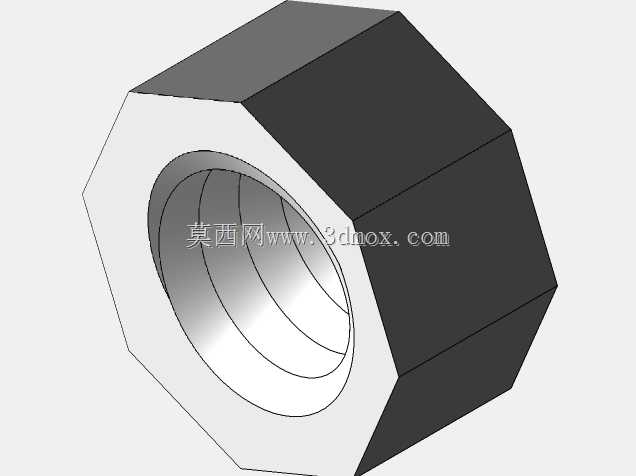

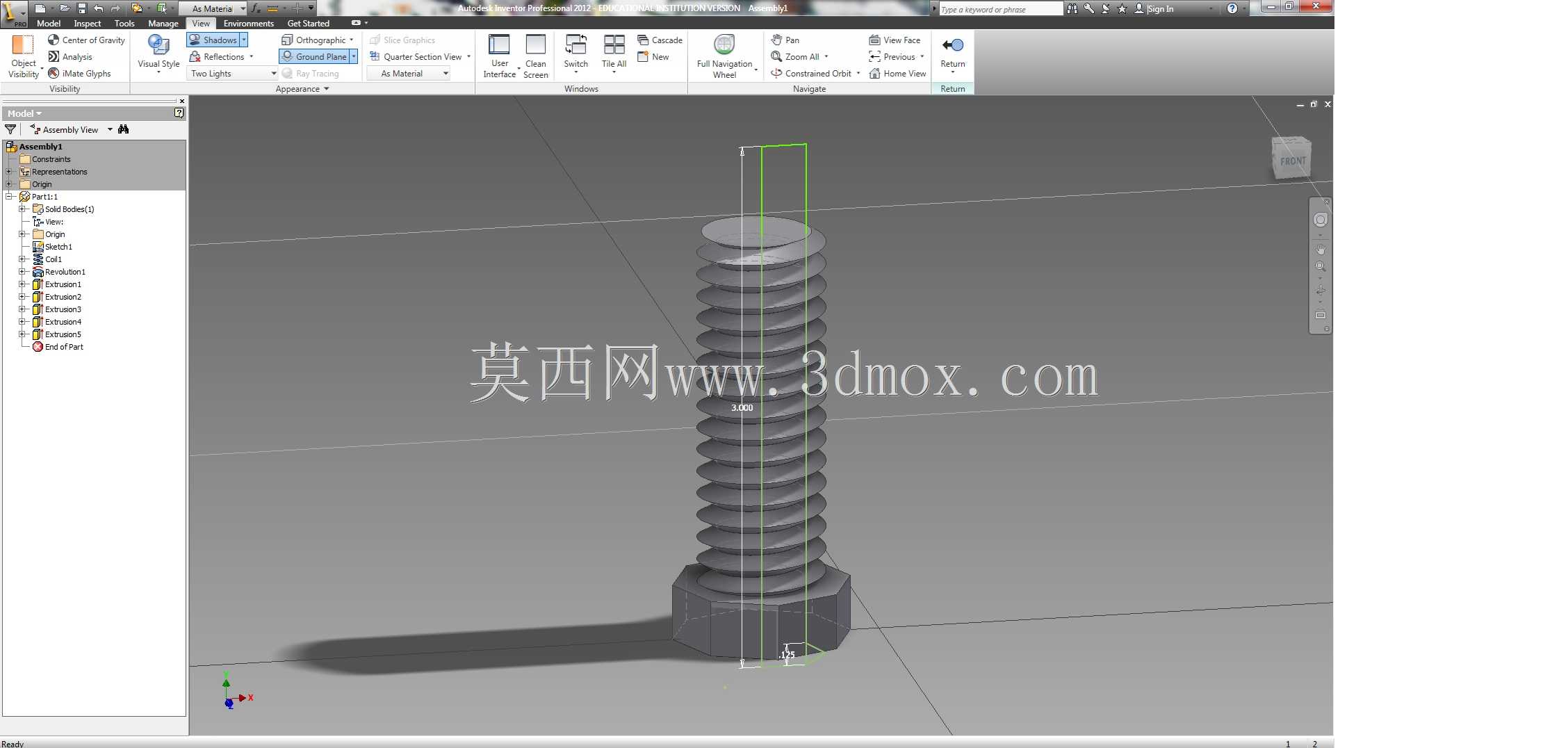

　　从结构设计逻辑来看，螺栓采用外六角头部加全螺纹杆身的布局，六角头部的对边尺寸做了0.2mm的正向偏移补偿，抵消打印过程中边角处的材料收缩，保证扳手卡合时不会出现滑边问题；螺纹牙型选用60度三角牙，牙顶预留0.15mm的间隙，牙底做了R0.2的圆角过渡，既避免打印时牙尖处因材料堆积出现凸起，也能减少旋合过程中的摩擦阻力，不需要额外攻丝就能实现顺畅的手动旋合。配套的六角螺母采用等厚设计，内螺纹的尺寸和螺栓外螺纹做了适配公差，螺母的端面做了0.3mm的倒角，既方便打印时去除支撑，也能在装配时快速对准螺杆，不会出现螺纹错牙的情况。

　　实际应用中，这类打印的螺纹连接副不适合大载荷的长期紧固场景，但完全能满足样机调试阶段的临时固定、工装夹具的轻载定位、展示模型的结构连接需求。比如在制作小型自动化设备的走线固定座、传感器安装支架时，不需要单独采购标准螺丝，直接根据安装位的空间尺寸调整螺栓长度和螺母厚度，一体打印就能完成装配，省去了反复测量选型的步骤。设计过程中特意调整了螺纹的升角参数，避免层纹方向和牙型走向重合导致的牙型强度不足，每一圈螺纹的层厚设置为0.15mm，保证牙型的轮廓精度，打印时不需要在螺纹位置添加支撑，螺杆竖直放置就能直接成型，减少后处理的工作量。

　　从安装边界来看，螺栓头部的六角外接圆直径比螺纹大径大3mm，保证头部有足够的承压面积，拧紧时不会压坏被连接件的表面；螺母的厚度和螺纹公称直径保持1:0.8的比例，既满足轻载场景下的螺纹啮合圈数要求，也不会因为螺母过厚浪费打印材料。螺纹的有效啮合长度设置为公称直径的1.2倍，经过实际旋合测试，在PLA材料打印的情况下，能承受50N左右的轴向拉力，完全满足样机展示、轻载固定的使用需求。设计时还特意在螺栓头部和螺母的六角表面做了细微的防滑纹理，不需要额外的表面处理，手动拧紧时就能有足够的摩擦力，不会出现手打滑的情况。

　　在日常的结构打样工作中，很多设计人员容易忽略3D打印螺纹的公差补偿，直接按照标准金属螺纹的尺寸建模，打印出来的螺纹要么过紧无法旋合，要么间隙过大连接松动。这套结构在设计时经过了多轮参数调整，针对常见的熔融沉积3D打印机的成型特性做了适配，不需要修改参数就能直接打印使用，也可以作为基础模板，根据实际使用场景调整螺纹规格、螺杆长度、头部尺寸，快速衍生出不同规格的连接紧固件，适配不同的安装空间和载荷需求。比如在狭小空间安装时，可以把六角头部改成沉头结构，在需要经常拆卸的位置，可以在螺母外侧增加滚花结构，不需要扳手就能手动拧紧，灵活适配不同的使用场景。
