台式机用虎钳钳工工装夹持组件

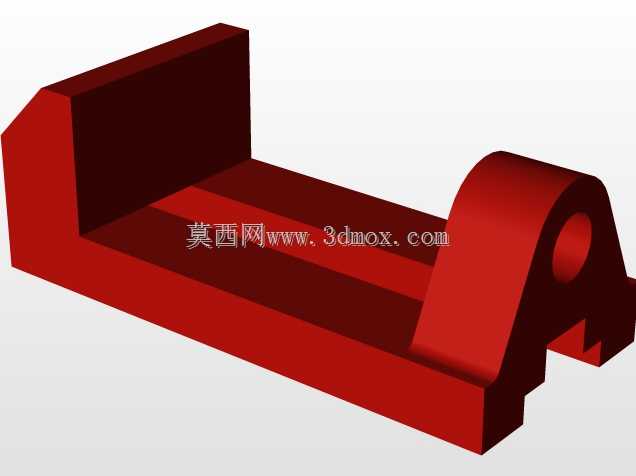

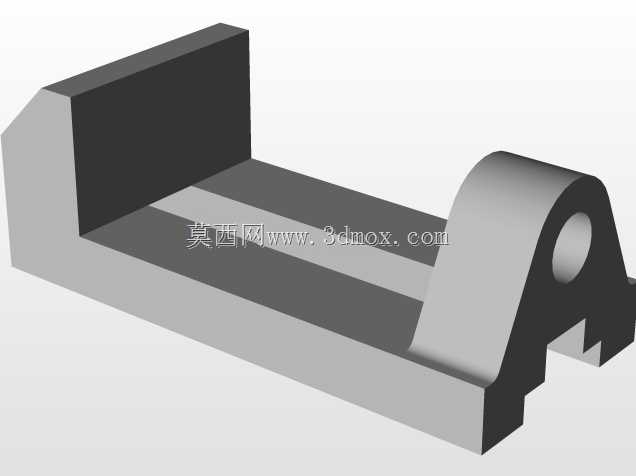

　　这套虎钳组件面向钳工实训、机床辅助装夹和小型零件修配场景，核心作用是在钻削、锉修、划线、轻铣或装配过程中把工件稳定约束在工作面上，避免手持操作带来的定位漂移与安全隐患。结构上采用固定钳身、活动钳身、丝杠螺母、导向配合面和锁紧手柄的经典布局，固定端承担主要基准，活动端沿底座导轨方向平移，通过旋转丝杠把回转运动转化为直线进给，从而形成对工件的夹紧力。底座部分预留了与工作台连接的安装边界，实际布置时需要校核螺栓孔间距、台面T形槽宽度以及钳口高度，保证夹紧后工件重心落在支撑范围内，防止悬臂过长造成倾覆。

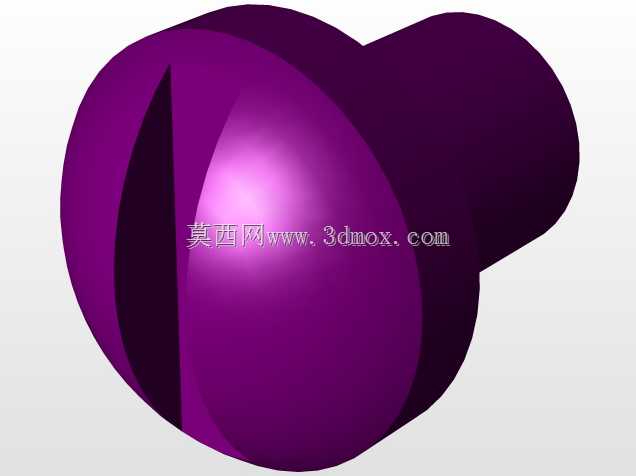

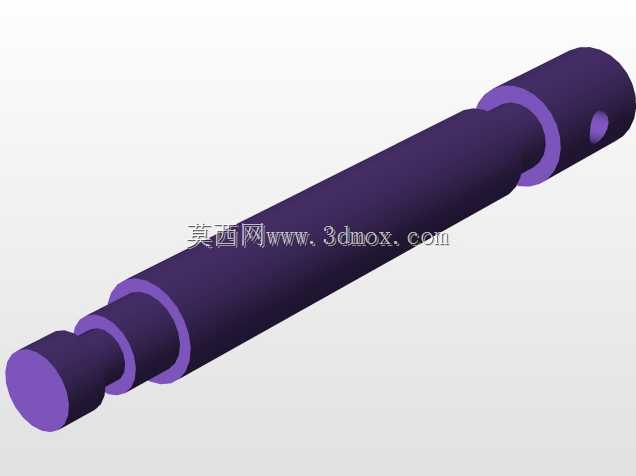

　　从功能特性看，钳口区域是直接受力部位，设计时应关注钳口平面的平行度、与导轨运动方向的垂直度以及开合行程。粗加工毛坯可借助平钳口直接夹持，异形件则可通过更换软钳口、V形钳口或增加垫块来适应圆棒、薄板和不规则轮廓。丝杠承担轴向载荷，螺母与活动钳身的配合需要保留合理间隙，既要保证手摇进给顺畅，又要避免回程间隙过大影响重复定位。手柄端部的防滑结构用于施加人工扭矩，在重切削工况下还可配合增力杆，但不能无限加长，以免丝杠或钳身超过许用应力。

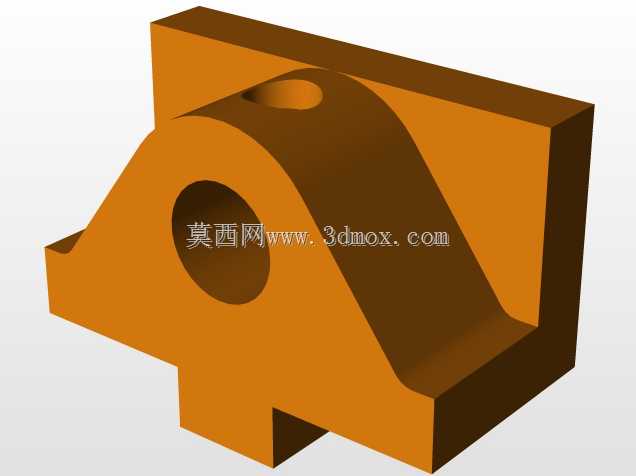

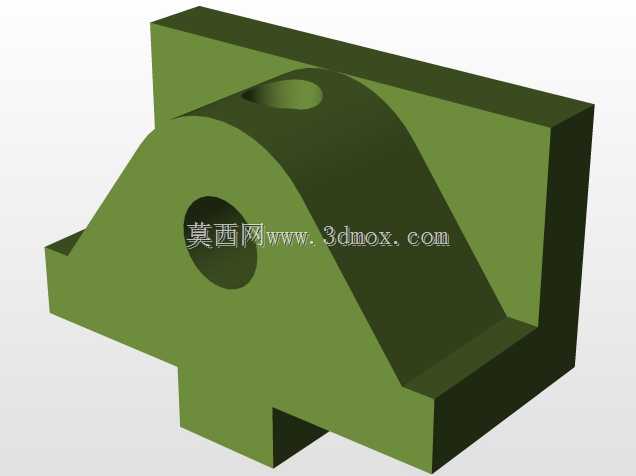

　　建模思路应先确定钳口宽度、最大开口量和闭合高度这三个外部边界，再反推底座长度、导轨跨距和丝杠直径。固定钳身与底座可做成一体化刚性结构，活动钳身则通过下部导向面嵌入底座，形成前后滑动约束。丝杠轴线应尽量位于钳口受力中心附近，偏置过高会在夹紧时产生翻转力矩，导致工件上抬；偏置过低则会削弱操作空间。螺母安装位需要考虑磨损后的调整或更换，导轨接触面应留出润滑与排屑空间，避免铁屑堆积造成爬行。

　　外形尺寸方面，这类台式虎钳通常放置在钳工桌、铣床工作台或实训工位上，底座 footprint 决定了台面占用范围，钳口闭合后的总高决定了与刀具、钻套和上方加工机构的干涉关系。安装时底面必须贴合工作台，压板或螺栓应对称布置，夹紧点靠近底座刚性较强的位置。若用于机床配套，还要核对行程极限、刀具下垂路径和排屑方向；若用于钳工教学，则应突出拆装关系，让丝杠、螺母、钳身、固定螺钉和手柄的装配层次清晰可见。

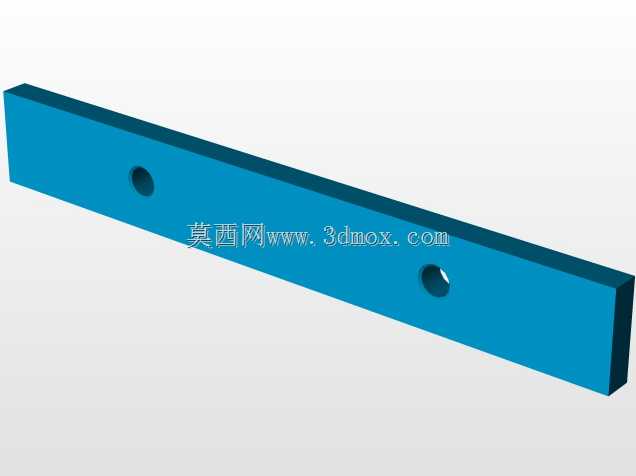

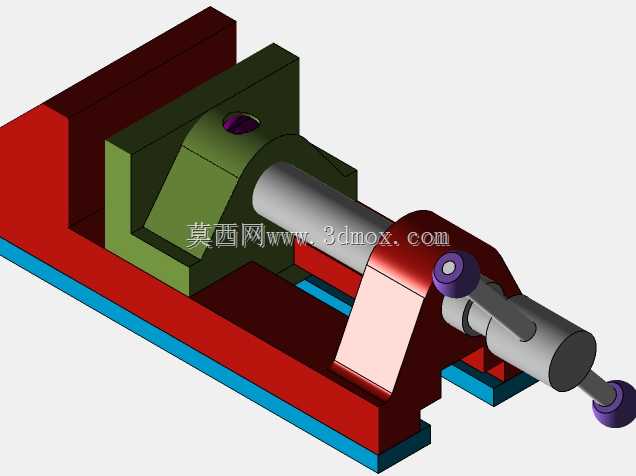

　　三维结构表达中，固定钳身、活动钳身和底座承担框架刚性，丝杠提供进给，螺母传递推力，手柄提供操作力矩，钳口板负责保护主体并增加摩擦。各零件之间的配合不能只看外观：导轨面需要约束垂直和横向位移，同时释放轴向滑动；丝杠两端需要径向支撑和轴向限位；钳口板应可拆换，螺钉沉头不能高出夹持面。对于容易受力的转角部位，可通过圆角和加强肋降低应力集中；底座下方的台阶和凸缘则用于定位、避让螺栓和提高放置稳定性。

　　在实际加工场景里，虎钳并不追求复杂动作，而是强调可靠、重复和可维护。工件找正时，可利用固定钳口作为基准面，配合百分表或直角尺校正；批量作业时，可在钳口上加工定位挡边，减少每件重新测量的时间。薄板件夹持要控制夹紧力，防止变形；圆棒件则要保证轴线与钳口V形槽贴合。理解这套组件的运动链和受力链，比单纯复刻外形更重要，因为钳口宽度、丝杠螺距、手柄长度和底座刚度都会直接改变装夹能力。
