500mm行程桌面级数控雕刻加工设备

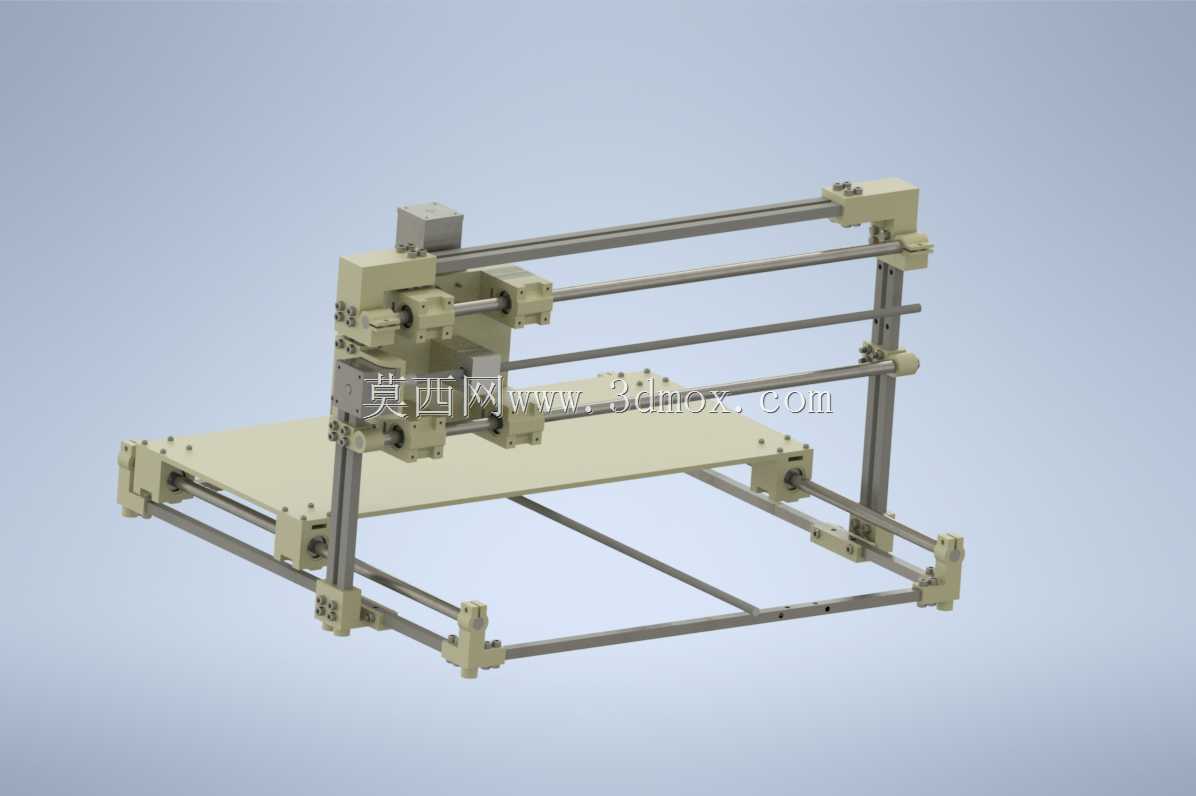

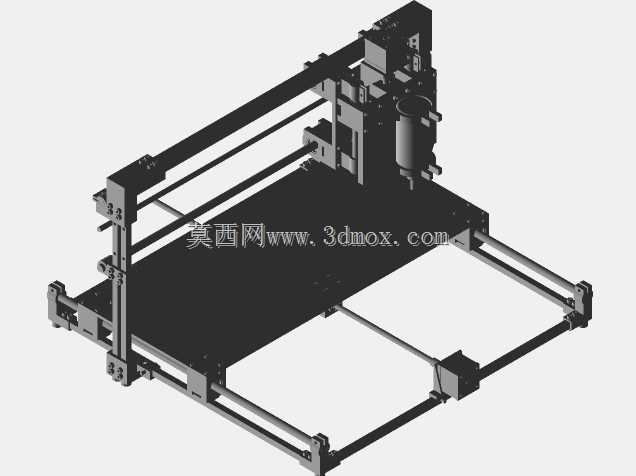

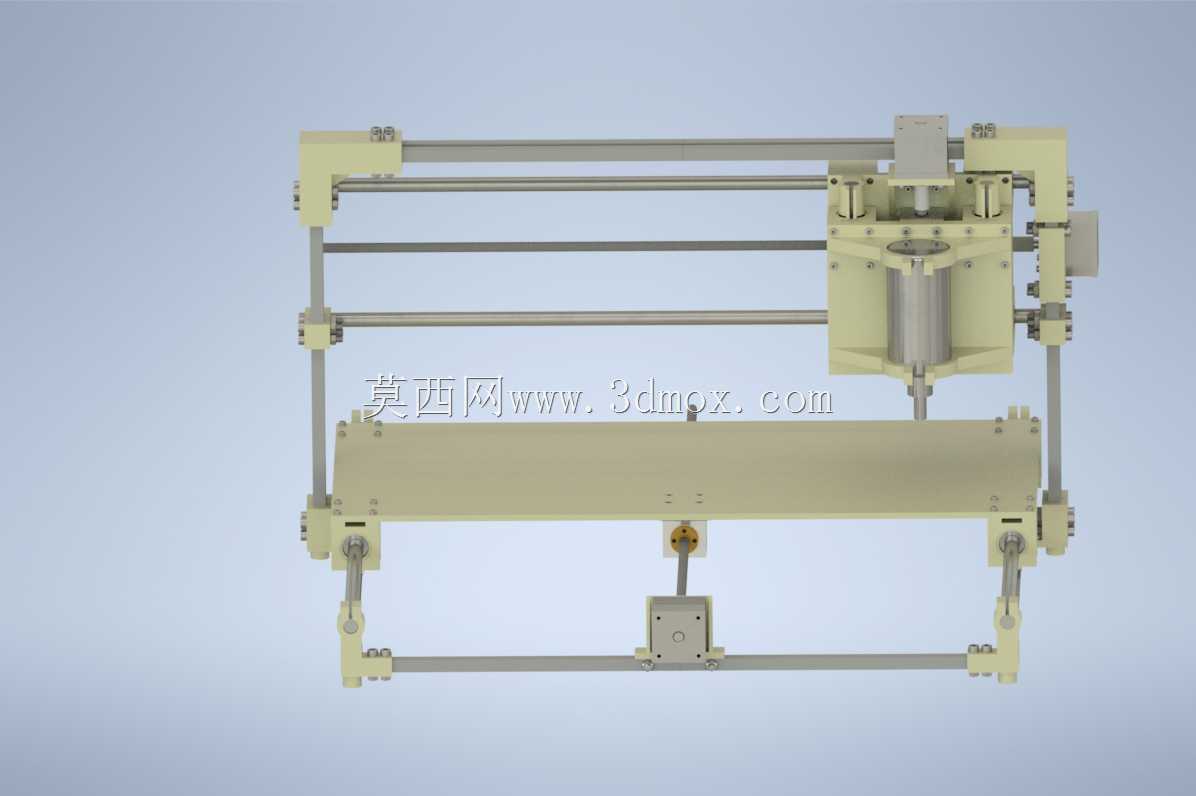

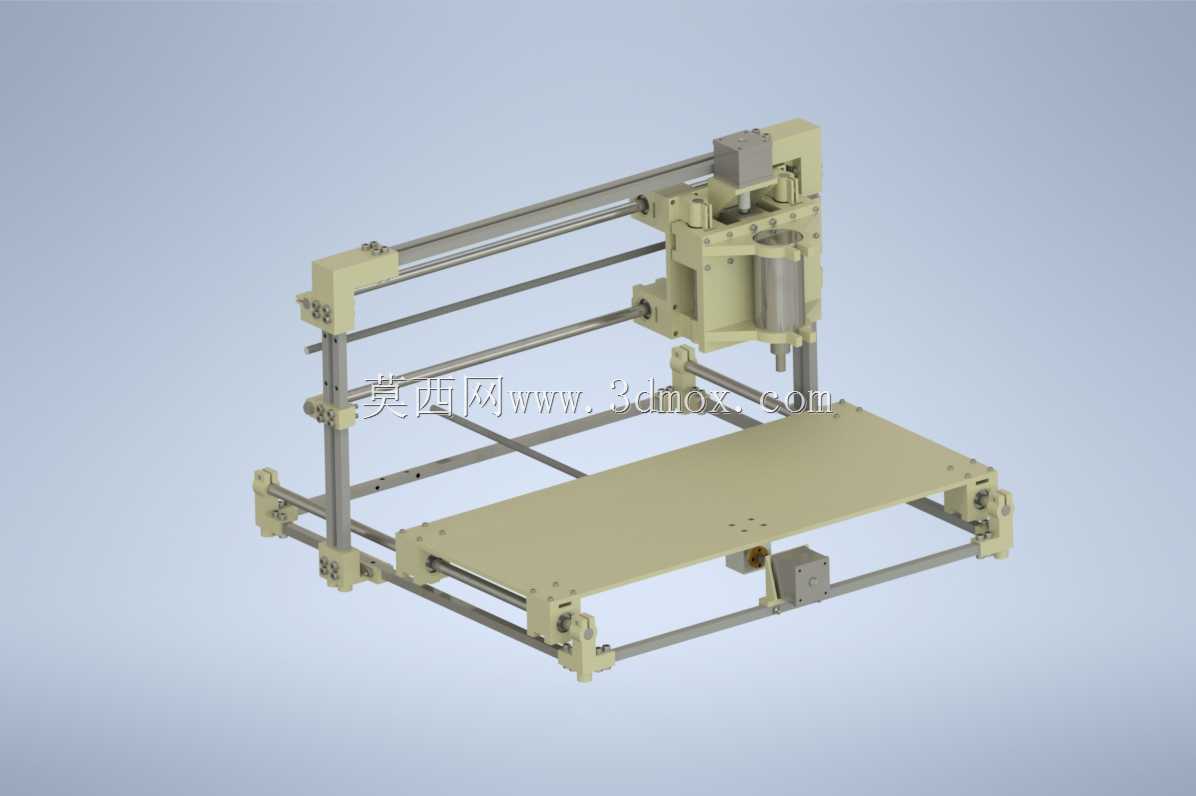

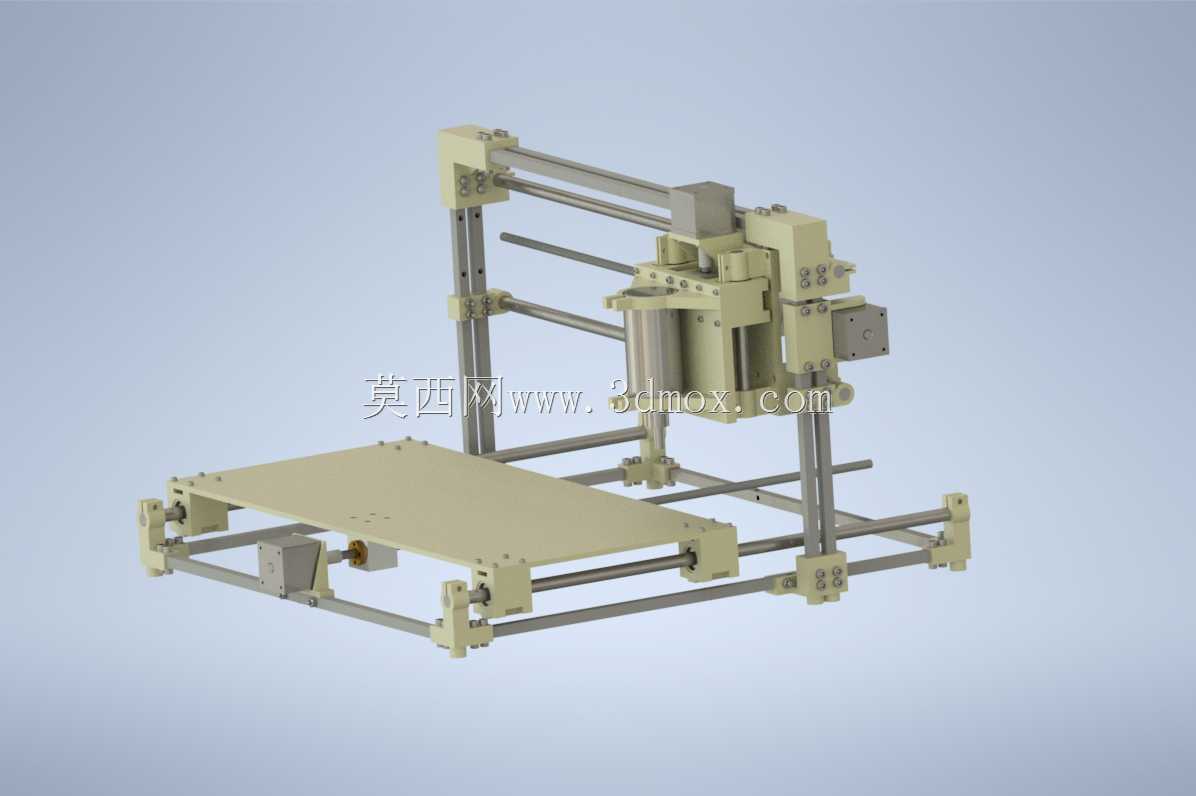

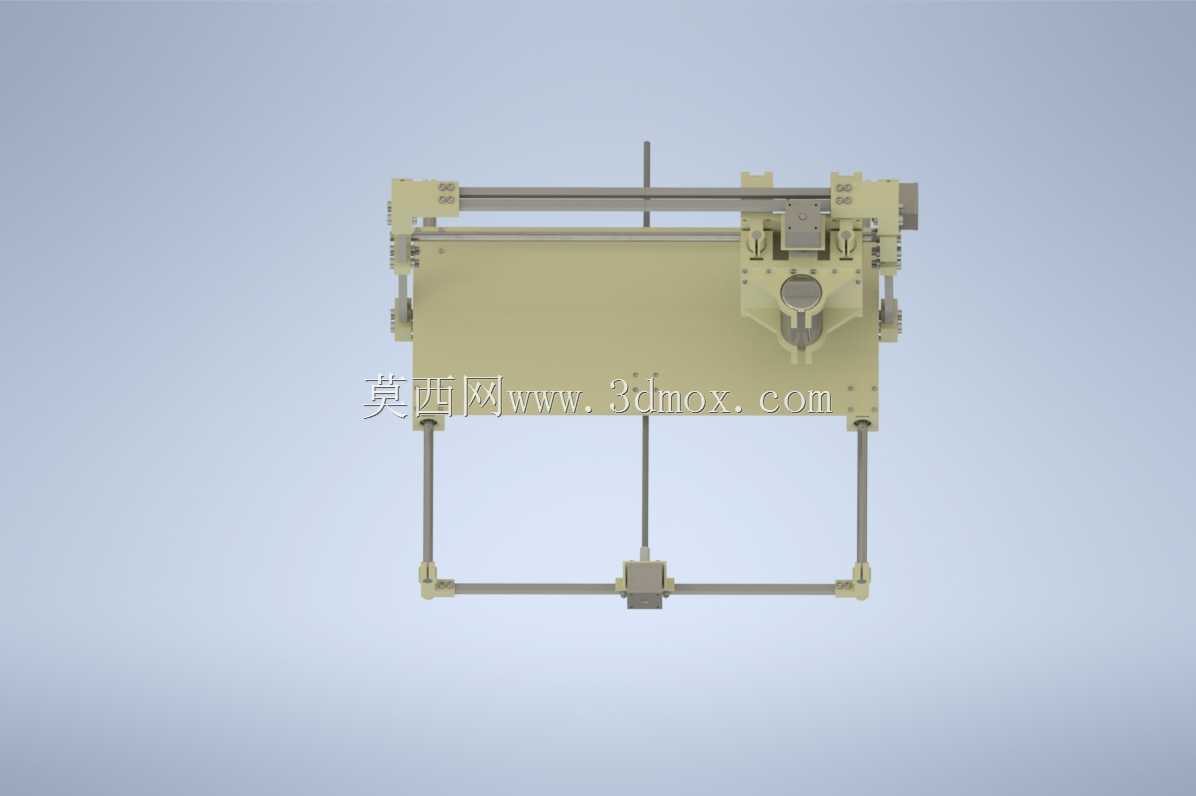

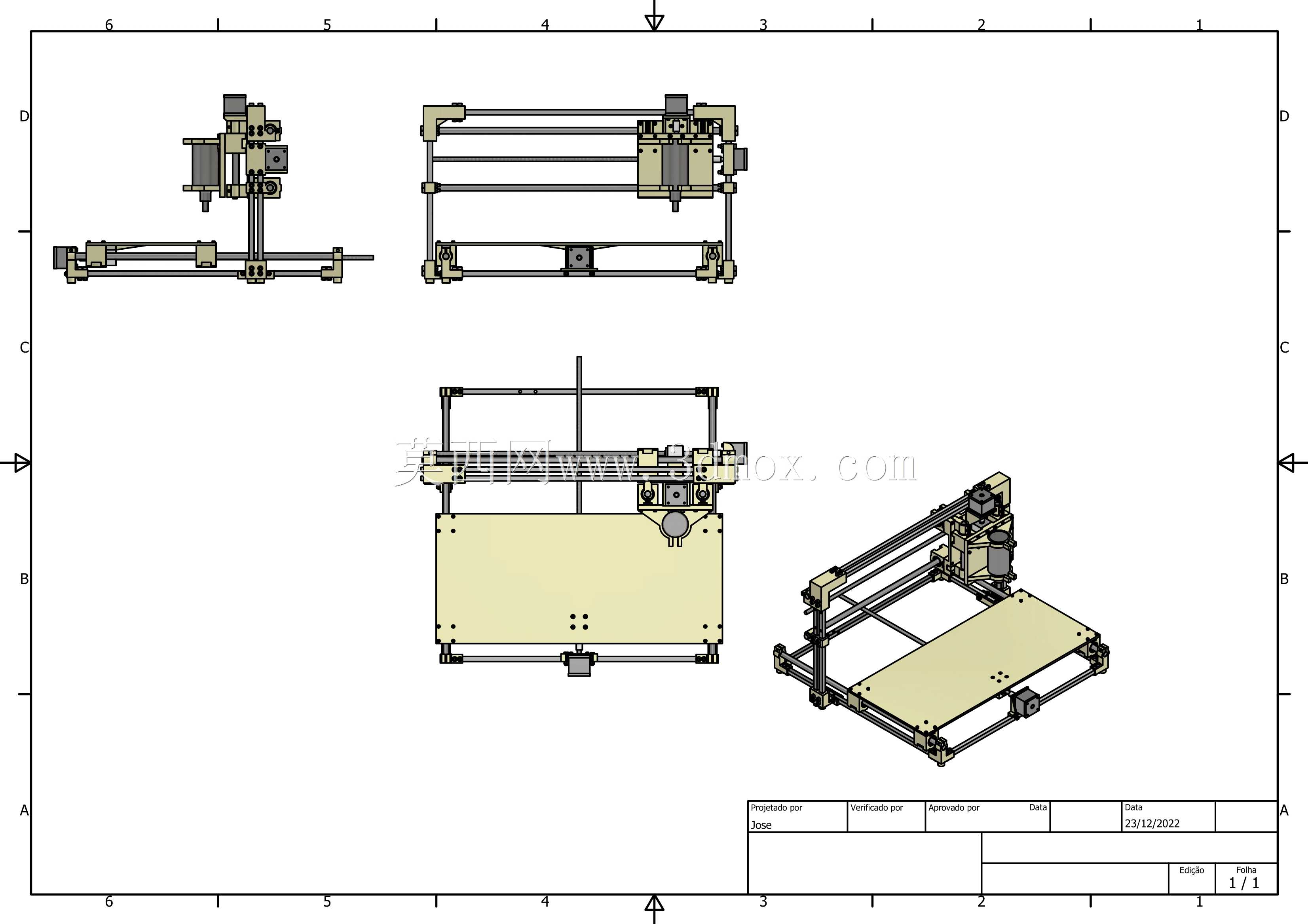

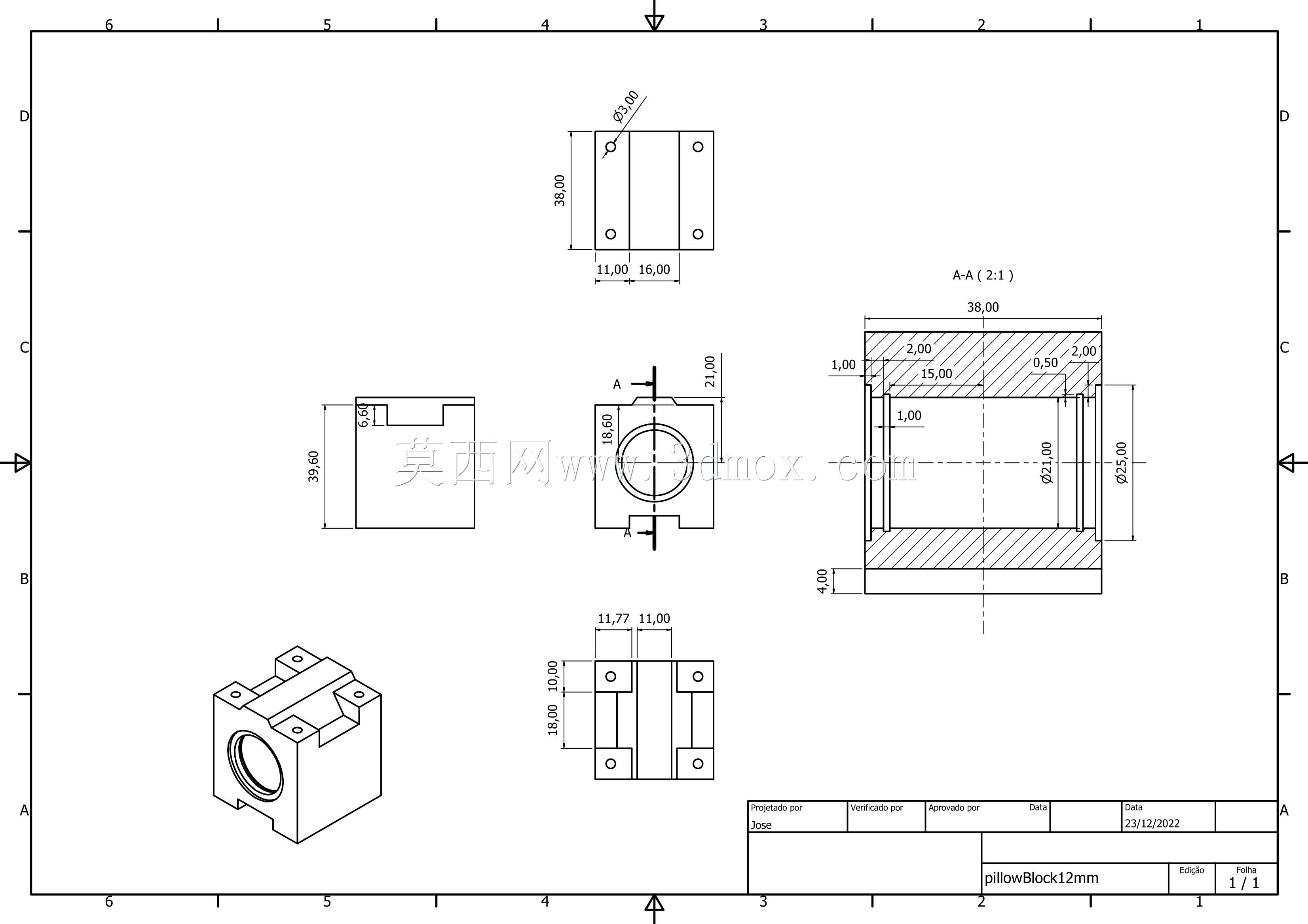

　　这款加工幅面50cm×50cm的数控路由设备，核心定位面向个人加工场景、小型工作室的轻量铣削作业需求，可覆盖亚克力、软金属、木材、工程塑料等多种常见加工材料的平面雕刻、轮廓切割、浅槽铣削工序，填补了工业级大型数控设备成本过高、手动加工精度不足的场景空白，适合手板制作、个性化零件打样、文创产品加工、小型五金件修配等日常作业场景。从结构设计逻辑来看，整机采用龙门式动梁布局，X轴方向双光轴平行布置作为传动导向基础，配合直线轴承实现横梁的平稳往复移动，这种双轴导向的设计能有效抵消单导轨悬臂带来的侧倾力矩，即便在500mm的全行程范围内，主轴端的跳动量也能控制在轻量加工可接受的区间内，避免加工过程中出现振纹、走位偏差的问题。

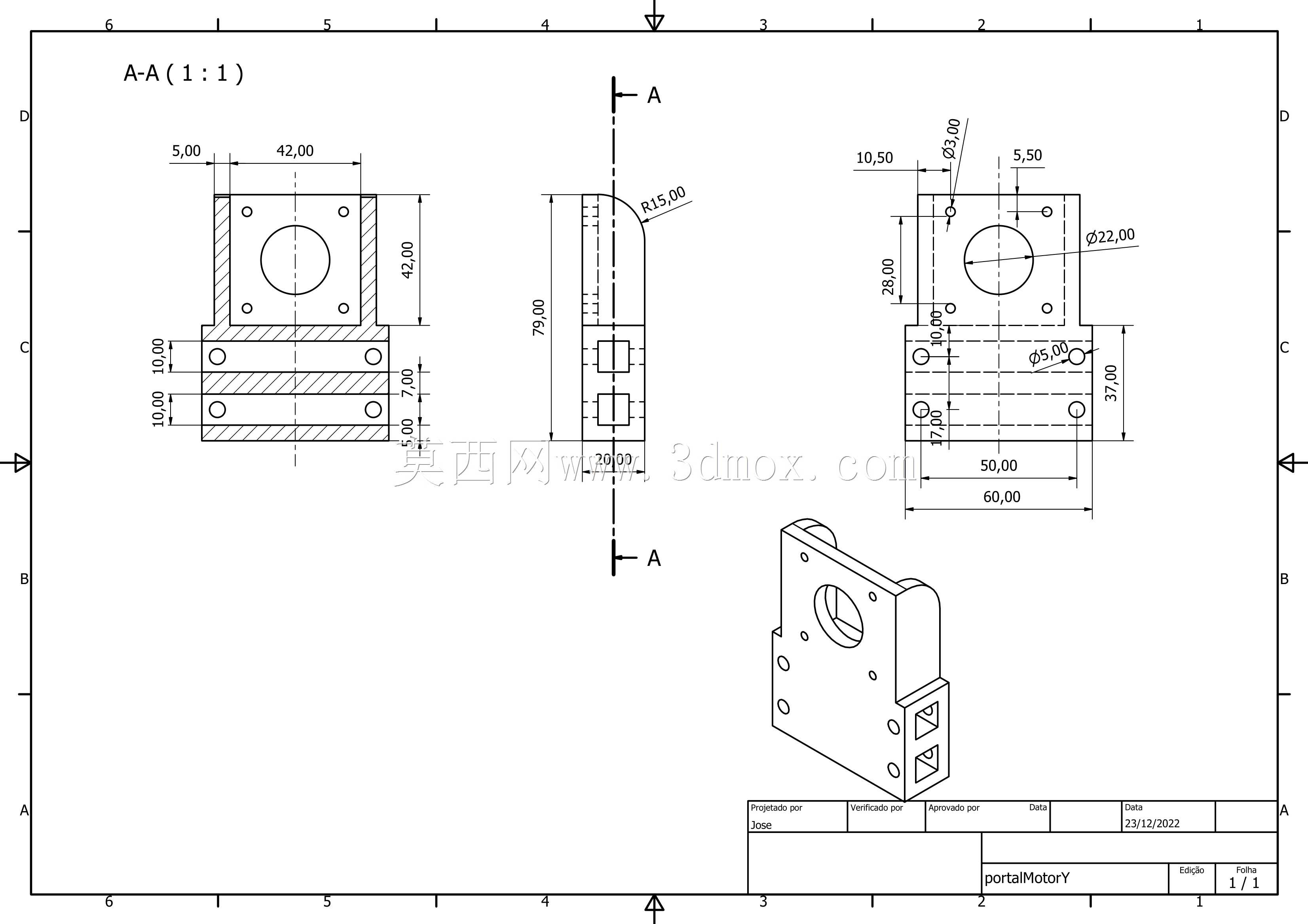

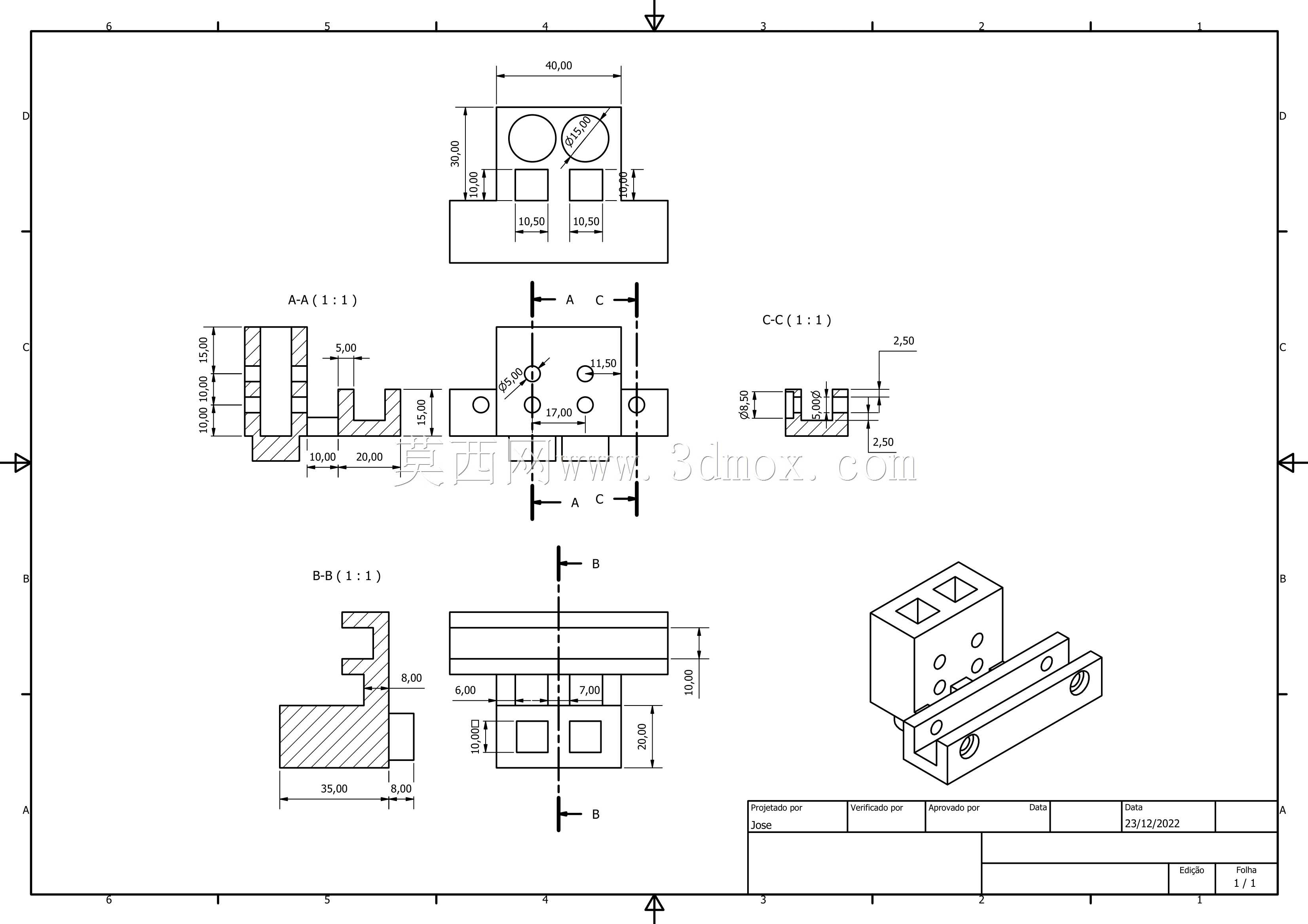

　　Y轴传动同样采用双光轴支撑工作台移动的结构，工作台采用平整金属板材作为加工承载面，表面预留的标准安装孔位可直接配合压板、台钳等工装固定待加工工件，安装边界完全覆盖50cm×50cm的有效加工幅面，工件装夹时只要不超出该平面范围，即可保证全行程内无干涉加工。Z轴部分采用独立滑台结构搭载主轴组件，导向光轴垂直布置，可实现主轴的上下进给运动，满足不同厚度工件的加工深度需求，主轴安装位兼容常规的高速风冷主轴型号，用户可根据自身加工的材料类型、切削量需求更换对应功率的主轴部件，无需对原有安装结构做大规模修改。整机框架采用标准化的金属型材与连接件拼接而成，没有采用复杂的一体化铸造机身，一方面降低了整体的制造成本，另一方面也让设备的组装、调试、

　　零部件更换变得更加便捷，即便是具备基础机械装配能力的使用者，也能按照装配关系完成整机的搭建与调试。传动部分采用丝杆传动配合步进电机驱动的方案，相比同步带传动，丝杆传动的进给精度更高、反向间隙更小，能够保证加工轮廓的尺寸精度，满足常规零件加工的公差要求；各轴的行程限位位置预留了传感器安装位，可加装限位开关实现原点复位、硬限位保护功能，避免设备超程运行造成的机械结构损坏。从实际使用的角度出发，这类桌面级数控设备不需要专门的工业场地安装，普通的工作台面即可承载放置，整机重量控制在单人可搬运组装的范围内，适合空间有限的个人工作室、创客空间、教学实训场景使用。在加工能力边界上，该设备不适合大切削量的重负荷金属加工，更偏向于小进给、

　　浅切深的精加工作业，针对不同材料匹配对应的主轴转速、进给速度参数，即可获得稳定的加工效果。设计过程中对各运动部件的干涉情况做了完整的校核，全行程范围内龙门架、主轴滑台、工作台之间无运动碰撞，走线位置预留了拖链安装空间，可将电机、主轴的线缆规整布置在拖链内，避免设备往复运动过程中线缆出现磨损、拉扯断裂的问题。设备的驱动控制部件可外置安装，机身本身只保留机械传动与执行部分，进一步压缩了整机的占用空间，同时也方便后期对驱动板、电源等电气部件进行维护更换。相比同类型的DIY数控设备，该结构在刚性与成本之间做了较好的平衡，没有为了追求极致刚性采用过高成本的重型导轨与铸件机身，也没有为了压缩成本过度简化结构导致加工精度无法满足使用需求，各零部件的选型都围绕50cm幅面内的轻量加工需求匹配，没有冗余的功能设计，整体结构简单可靠，日常维护只需要定期清洁光轴、给丝杆加注润滑脂，即可保证长期运行的精度稳定性。
