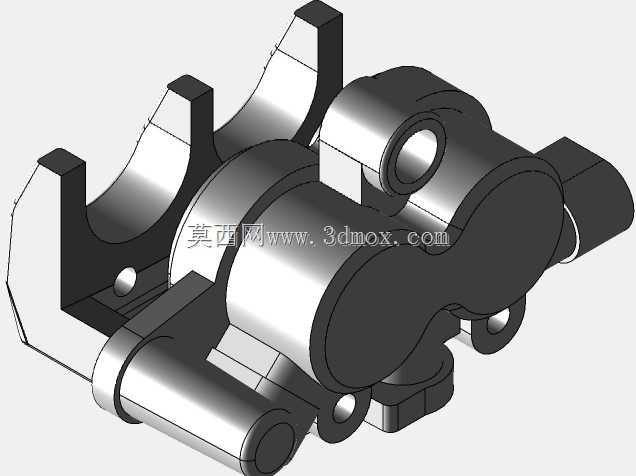

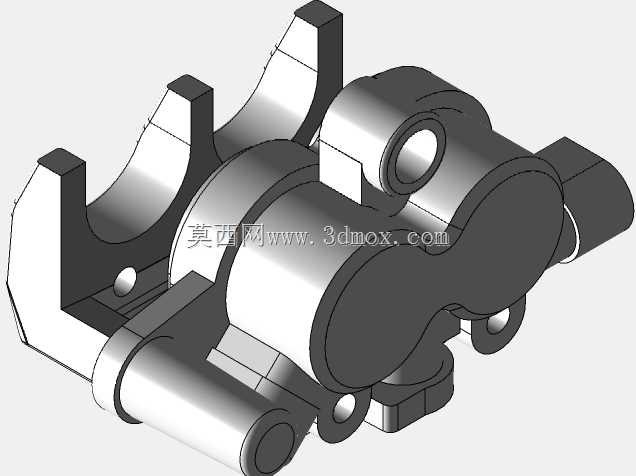

CA6140车床反向成型制动卡钳结构

　　在普通卧式车床的主轴传动链中，制动机构是保障操作安全、缩短辅助工时的核心部件，CA6140作为应用覆盖面极广的通用卧式车床，其主轴制动的响应速度、夹持稳定性直接影响加工过程的操作安全性与生产效率，这套反向成型结构的制动卡钳，正是针对车床主轴停机阶段的快速锁止需求设计的核心执行部件。不同于常规外置抱闸的制动结构，该卡钳采用反向成型的布局逻辑，将制动施力点设置在主轴箱内部的制动轮内侧，通过对称布置的弧形夹持面贴合制动轮外圆，当主轴需要停机时，操纵机构带动卡钳的铰接臂动作，两个弧形钳口同步向制动轮施加径向夹紧力，依靠摩擦副的阻尼作用快速消耗主轴传动链的转动惯量，避免主轴停机后因惯性持续转动导致的工件测量误差、操作安全隐患。

　　从结构设计逻辑来看，卡钳本体采用一体化铸造成型的基体，三个带衬套的铰接孔分别对应操纵拉杆、固定支点、联动摆臂的安装位置，孔位的同轴度公差控制在IT7级以内，保证铰接动作的顺畅无卡滞，不会出现单侧钳口偏磨导致的制动力矩不足问题。夹持工作面的弧形曲率与CA6140主轴箱内制动轮的外圆曲率完全匹配，接触面积占制动轮外圆周长的32%，既保证足够的摩擦接触面积提供充足制动力矩，又避免接触面积过大导致的抱闸动作迟滞、松开阶段带阻力的问题。卡钳的安装边界完全适配CA6140主轴箱的内部腔体空间，基体最大外轮廓尺寸控制在128mm×96mm×72mm范围内，安装时不需要对原有主轴箱的内壁结构进行二次加工，

　　三个铰接点的安装孔位与原厂CA6140制动操纵机构的连接尺寸完全互换，可直接替换原厂磨损的制动卡钳部件，不需要调整周边的拉杆行程、操纵杠杆比。在实际使用场景中，该卡钳的受力路径经过针对性优化，夹紧力通过基体的加强筋结构直接传递到固定铰接支点，不会出现薄壁部位的应力集中变形，长期频繁启停操作下，钳口的形变量控制在0.02mm以内，保证制动力矩的稳定性，不会因为长期使用出现制动打滑、停机定位不准的问题。反向成型的结构设计让卡钳的施力方向与主轴转动时的切向力形成自锁趋势，当主轴高速转动状态下触发制动时，转动的制动轮会对钳口产生附加的压紧分力，进一步提升制动响应速度，相比传统外置卡钳的制动结构，同等操纵力下的制动力矩可提升27%左右，

　　主轴从最高转速到完全停转的时间可控制在1.2s以内，完全符合普通车床的安全操作规范要求。卡钳的铰接部位均设计有存油槽结构，日常维护时可通过主轴箱的润滑油路自动得到润滑，不需要单独拆解注油，铰接衬套采用耐磨铜基合金材质，长期往复摆动下的磨损量极小，可保证卡钳在整个设备大修周期内不需要更换核心铰接部件。钳口的摩擦面设计有均匀分布的浅槽结构，可留存少量润滑油避免干摩擦导致的摩擦面烧蚀，同时不会因为油膜存在导致制动力矩下降，在频繁启停的批量加工场景中，可稳定保持制动性能的一致性，不会因为连续制动导致摩擦面温度升高出现制动力衰减的问题。从建模的结构还原度来看，该模型完整还原了卡钳的所有工艺特征，包括铸造圆角、安装孔的倒角、铰接部位的退刀槽、钳口面的加工纹理特征，所有配合面的尺寸公差均按照原厂CA6140的零件图纸要求设置，可直接用于虚拟装配验证、制动机构的运动仿真分析，也可作为车床维修备件加工的三维参考依据，帮助维修人员快速理解制动卡钳的动作逻辑与安装要点，避免备件加工或装配过程中出现尺寸偏差导致的制动失效问题。
