机床用V形槽直线导轨铝型材结构

　　这款V形槽直线导轨型材，是机床线性导向系统里的基础承载构件，日常在CA6140这类普通车床的进给机构改造、小型数控滑台搭建、非标自动化工位的直线运动单元里应用极广，很多做专机改造的工程师在搭建轻载线性运动结构时，都会优先选用这类截面的型材做导轨基体。从实际使用场景来看，这类导轨不需要额外搭配复杂的滑块组件，配合带V形滚轮的运动座就能实现顺畅的直线往复运动，相比传统的矩形导轨，它的安装调试门槛更低，对安装基面的平面度公差要求更宽松，在车间现场做设备改造时，不需要大型刮研设备就能完成装配，能大幅缩短现场施工的周期。从结构设计思路来看，这款型材采用了多腔体中空的截面设计，不是实心的棒料结构，在保证整体抗弯截面模量足够的前提下，

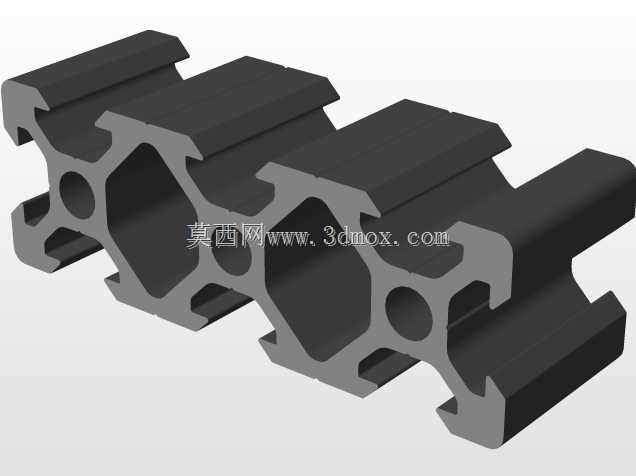

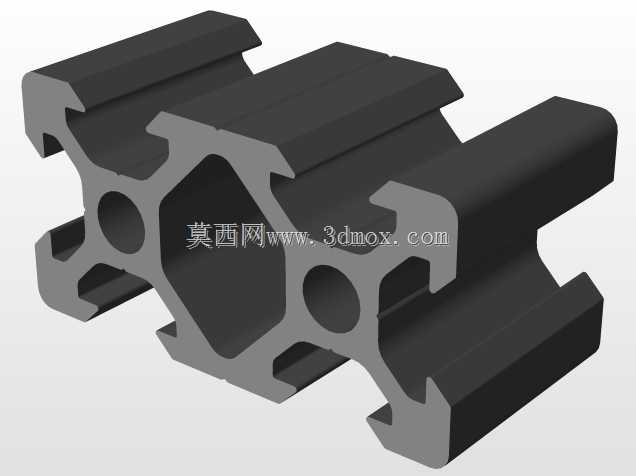

　　尽可能降低了型材自身的重量，每米重量控制在合理区间，长行程铺设时不会给支撑基座带来过大的静载荷。截面的三个独立空腔，既可以作为走线通道容纳设备的传感器线缆、气管，也能在安装时穿入T型螺栓，实现附件的任意位置固定，不需要在型材上额外打孔攻丝，适配现场灵活调整安装位置的需求。型材两侧对称布置的V形导向槽，槽口做了等半径的圆角过渡，避免滚轮运行时出现应力集中刮擦的问题，槽面的设计公差严格控制在IT7级，保证滚轮和槽面的接触是线接触而非点接触，运行时的接触应力控制在许用范围内，长期运行不会出现槽面压溃、磨损不均的问题。型材上下两侧的安装翼缘，预留了标准的安装槽口，和通用工业铝型材的槽宽尺寸保持一致，可以直接搭配标准的T型螺母、螺栓组件，

　　和现有铝型材框架系统无缝拼接，不需要定制特殊的连接紧固件。从安装边界尺寸来看，这款型材的截面宽度、高度都适配常规的小型滑台安装尺寸，单根型材的标准长度可以根据行程需求裁切，拼接时可以采用配套的对接连接件，保证拼接处的槽面直线度误差不超过0.02mm每米，满足轻载切削工位、物料移送工位的运动精度要求。在实际功能特性上，这款V形槽导轨的运行阻力小，因为是滚轮和槽面的滚动摩擦，相比滑动导轨的摩擦系数降低80%以上，驱动电机的负载可以选更小的型号，降低整套运动单元的成本。同时V形槽的结构自带一定的防尘能力，运行过程中滚轮会把落在槽面上的切屑、灰尘顺着槽面斜面刮落，不会像封闭型直线导轨那样容易因为杂物进入滚道出现卡滞，在机加工车间这类多粉尘、

　　多切屑的环境里使用，日常维护的工作量非常小，只需要定期在槽面涂抹少量润滑脂就能保证长期顺畅运行。很多工程师在做小型数控雕刻机、3D打印设备的运动轴搭建时，也会选用这类V形槽导轨，就是看中它的成本优势和易维护特性，不需要像精密直线导轨那样做严格的密封防护，也能满足中低精度的运动导向需求。设计这类型材截面的时候，需要重点核算两个方向的惯性矩，一个是垂直承载方向的抗弯惯性矩，保证滑台搭载工件运行到行程中间位置时，型材的挠度不超过允许值，避免出现运动卡顿、精度超差的问题；另一个是水平方向的抗扭惯性矩，因为侧装使用的时候，运动座的偏载会给型材带来扭矩，多腔体的结构就是为了提升抗扭能力，避免长期受扭出现型材变形。另外型材的壁厚设计也做了优化，导向槽位置的壁厚比其他位置厚2mm，因为这个位置是接触应力集中的区域，更厚的壁厚能提升局部的承载能力，避免长期受压出现局部变形，而其他非承载位置的壁厚适当减薄，控制整体的材料成本。在安装的时候，支撑基面的直线度需要保证在0.1mm每米以内，不需要更高的精度，因为型材本身有一定的刚性，安装时通过调整支撑点的顶丝就能把导轨的直线度校准到需求范围内，相比研磨级的精密导轨，对安装人员的技能要求更低，适合中小批量的非标设备快速搭建。
