20x20规格钢切挤压型材导向导轨结构

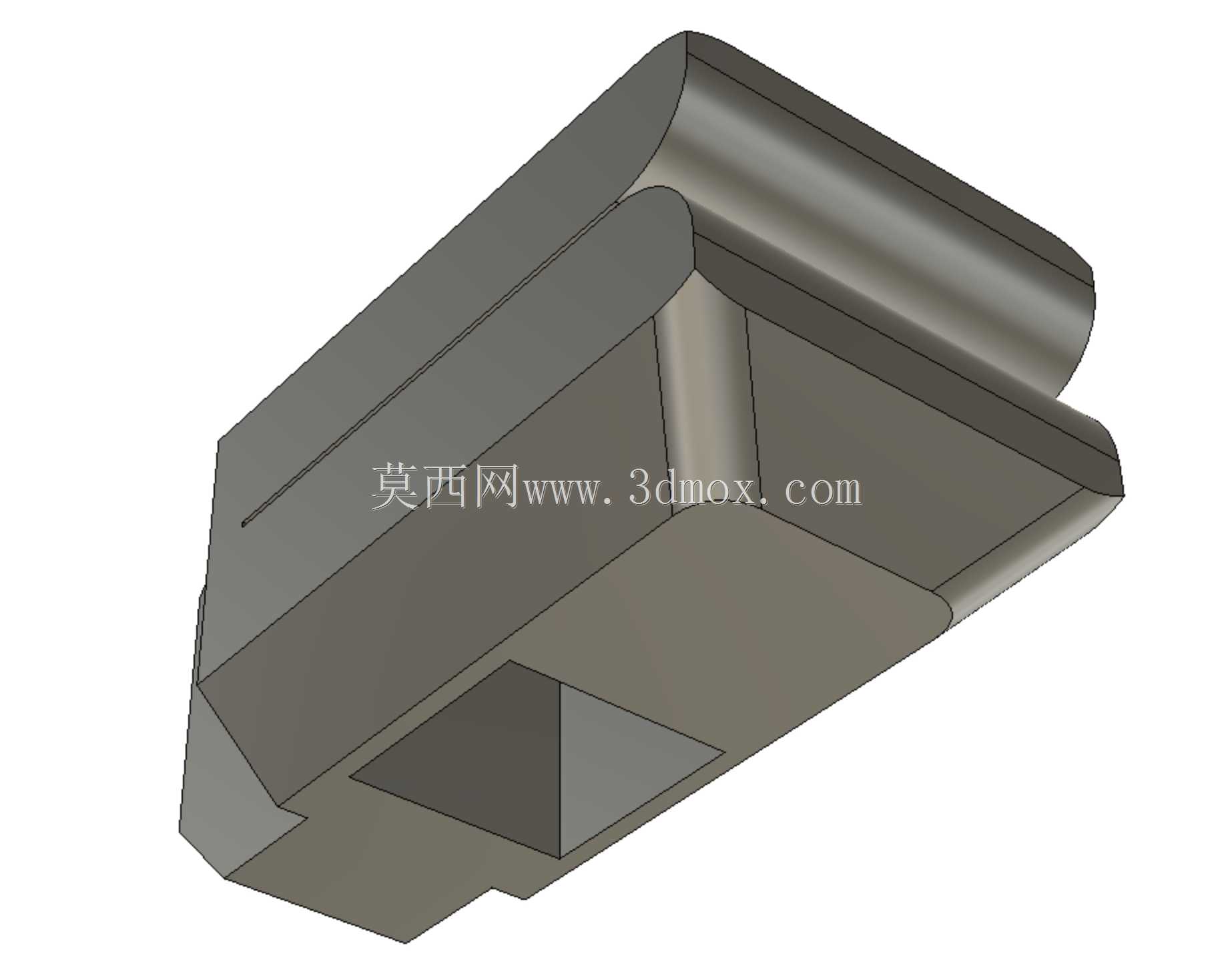

　　在轻工输送、小型自动化工作站、桌面级工装治具的线性导向场景里，常需要适配标准20系列挤压铝型材的导向构件，这类构件不需要重载级直线导轨的高精度与高成本，只需要为滑动副提供稳定的侧向限位与滑动支撑面，同时能直接和现有20系型材的安装槽位匹配，减少额外的转接加工工序。这款钢切成型的导向件，就是针对这类轻量化导向需求设计的，直接采用标准2020mm挤压型材作为毛坯，通过钢锯切割完成主体成型，不需要开模定制异型材，也不需要复杂的铣削加工，在小批量设备改造、非标治具快速搭建的场景里，能大幅缩短零件的加工周期，降低单件制造成本。从结构功能来看，该导向件的主体截面完全匹配20系挤压型材的外轮廓尺寸，安装时可以直接嵌入型材框架的对应安装位，

　　两侧的直面可以作为滑动副的导向接触面，为配套的滑动块提供两个方向的限位，避免滑动过程中出现侧向偏移；切割后的端面经过简单去毛刺处理后，既可以作为端部的安装定位面，也能和端盖、限位块等配件直接贴合，不需要额外加工沉台或者定位槽。设计思路上完全围绕快速适配、低成本加工的核心需求展开，没有多余的装饰性结构，所有型面都直接沿用挤压型材的原生成型面，仅通过定长切割完成零件的全部加工工序，不需要数控铣、磨床等复杂设备，普通车间的锯切设备就能完成加工，甚至在设备现场改造时，运维人员可以根据实际需要的导轨长度，直接对标准型材进行现场切割，不需要提前定制特定长度的成品导轨。从安装边界来看，该导向件的截面尺寸严格控制在20mm20mm，

　　和标准20系型材的外轮廓完全一致，安装时不需要扩大框架的预留安装空间，相邻型材的槽位可以直接用标准T型螺栓、角码等配件完成连接，安装孔位完全沿用型材的原生槽道，不需要在导向件上额外钻孔，适配所有采用20系挤压型材搭建的框架结构。在实际使用场景中，这类导向件常被用在小型物料滑台的导向、抽屉式工装架的滑动支撑、检测设备的探头移动导向等负载不大、导向精度要求在0.1mm级别的场合，相比外购的微型直线导轨，它的成本仅为后者的十分之一不到，而且损坏后可以直接用现场备用的型材切割替换，不需要等待配件采购周期；相比直接用型材本身作为导向面，经过切割后的导向件端部平整度更高，和限位结构的贴合更紧密，滑动过程中不会出现端部卡滞的问题。需要注意的是，

　　这类钢切导向件的滑动接触面没有经过淬火和磨削处理，适合低速、低负载的滑动场景，滑动副之间需要添加润滑脂降低磨损，不适合高速往复运动或者重载承载的场合，在选型时需要根据实际的负载大小、滑动速度、行程长度来确认是否适配，对于行程较长的应用场景，可以将多段切割后的导向件通过型材对接件拼接使用，拼接处需要保证端面的平面度，避免滑动块经过拼接位时出现卡顿。
