HIWIN微型线性导轨MGN09与MGN12结构设计

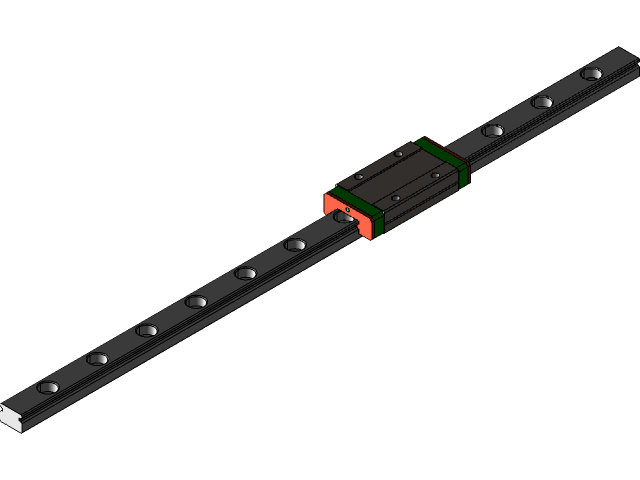

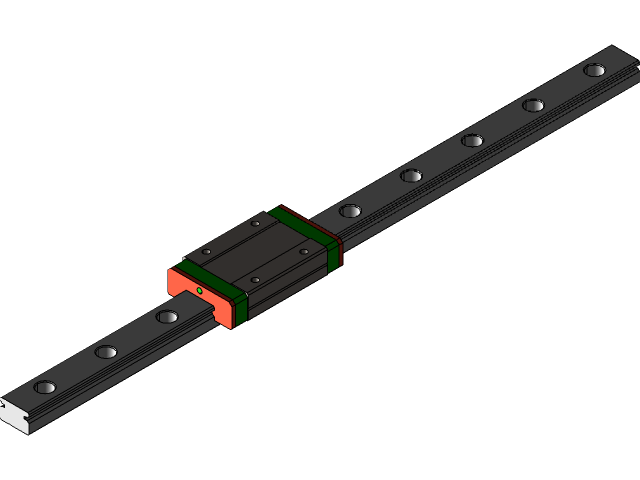

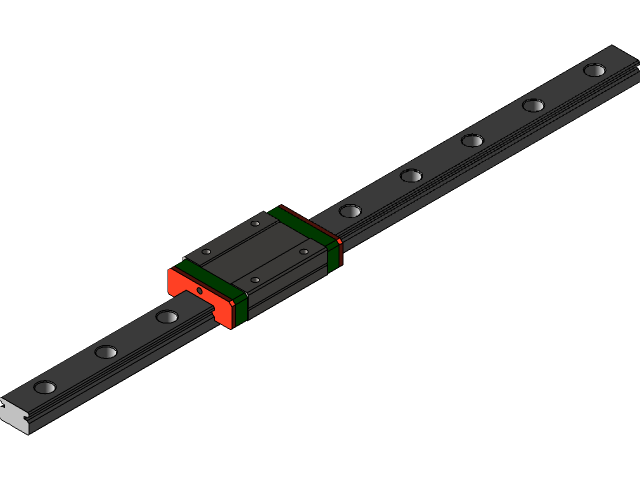

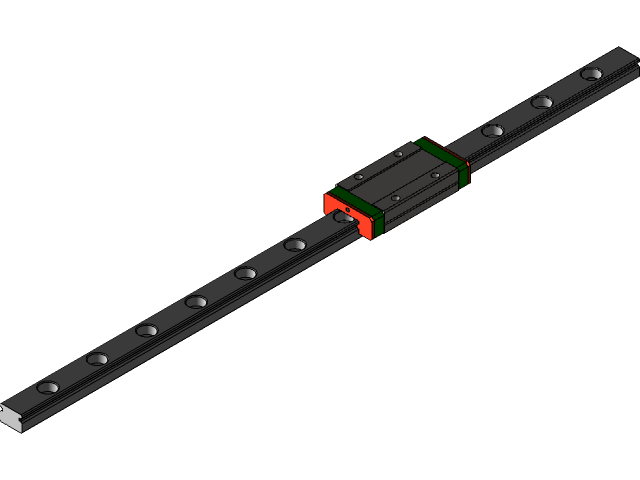

　　在小型自动化设备、精密检测仪器、3D打印运动轴以及桌面级数控改造场景中，微型线性导轨的选型直接决定了整套运动机构的运行精度与寿命表现，本次呈现的HIWIN MGN09与MGN12两款微型导轨结构，完全按照原厂实物安装尺寸完成三维建模还原，可直接用于设备结构方案的装配干涉校验、运动行程模拟以及安装孔位的匹配核对。从实际工程应用角度看，MGN09与MGN12属于微型导轨里的常用宽幅规格，两者滑块安装孔距、导轨端面安装孔位的公差配合都严格遵循行业通用安装标准，设计时充分考虑了狭小安装空间下的布局需求，导轨本体采用淬硬轴承钢材质的结构设定，滚道部分做了圆弧沟槽的等曲率匹配，能保证钢球在循环滚动过程中接触应力均匀分布，

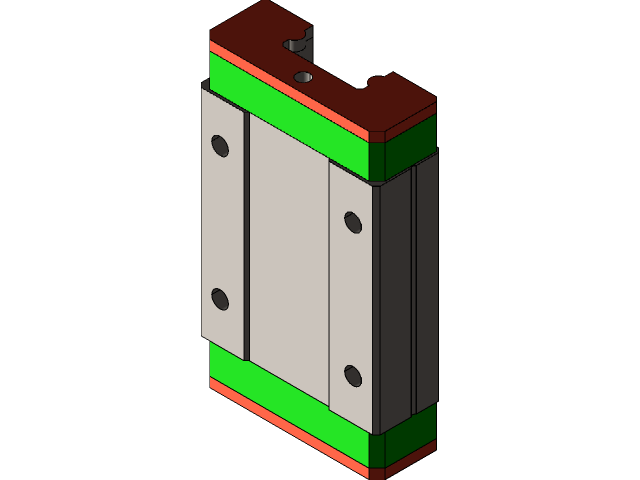

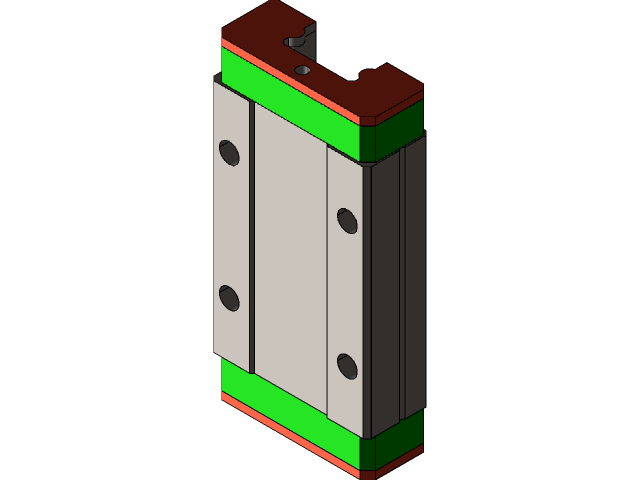

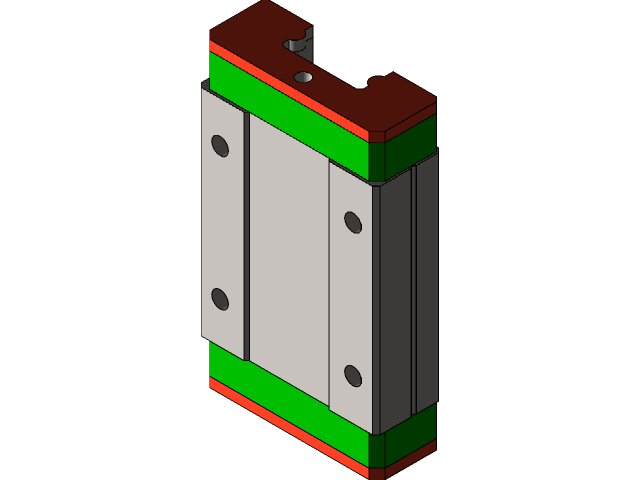

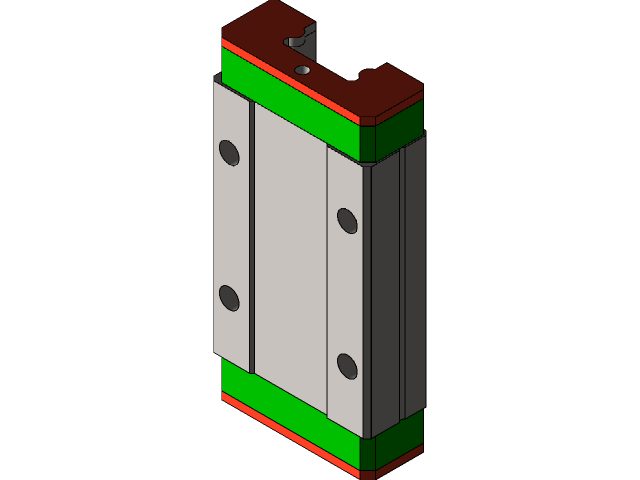

　　避免偏载情况下出现局部点蚀磨损过快的问题。滑块部分的结构设计做了两端密封端盖、内部保持架、返向器的分体式装配还原，能清晰看到钢球循环回路的走向，在做设备维护模拟或者非标滑块改装设计时，可以直接参考这个结构调整密封件尺寸或者预压等级。安装边界上，两款导轨的滑块底面定位基准、导轨侧基准边的尺寸都做了精确还原，MGN09导轨宽度9mm，适配负载较小的轻载高速往复运动场景，比如视觉检测机构的镜头移动轴、小型点胶设备的Z向升降轴；MGN12导轨宽度12mm，额定动负载更高，可用于小型雕铣设备的XY运动轴、自动化送料机构的直线导向单元。建模过程中特意保留了导轨上的标准安装沉孔、滑块上的螺纹安装孔细节，在做整体设备装配时，

　　可直接调用标准紧固件完成虚拟装配，不需要额外核对孔位尺寸，能大幅缩短结构设计阶段的选型校验时间。对于刚接触直线传动选型的结构工程师来说，这个模型也能直观展示微型导轨的内部组成，理解预压等级、安装基准对导轨运行精度的影响，避免实际装机时出现基准错位导致的滑块卡滞、运行阻力过大等常见问题。在非标设备方案设计阶段，直接调用这类成熟导轨模型，还能快速完成运动机构的布局排布，提前核算导轨伸出长度、滑块间距与整体刚性的关系，避免后期加工装配时出现行程不足、刚性不够的设计缺陷。
