内螺纹M5杆端关节轴承结构

　　这类内螺纹杆端关节件常用于需要小角度摆动、轻微偏摆补偿和空间铰接传递的机械部位，尤其适合轻载连杆、调节拉杆、夹具摆臂、检测工装、小型自动化执行机构以及包装、纺织、轻工设备中的张紧与导向机构。它把杆体连接端和关节轴承整合在一个零件上，一端通过内螺纹与螺杆或调节杆连接，另一端通过内圈孔与销轴形成回转副，能够在装配误差、轴系不同轴或运动轨迹存在小范围偏差时保持力传递连续，避免普通刚性螺纹接头因别劲造成螺纹松动、杆体弯曲或销轴卡滞。

　　从结构上看，模型左侧为带关节轴承的头部，外圈与杆体头部形成较宽的承载区域，内圈可相对外圈进行摆动和旋转；右侧为六角外形的内螺纹连接段，中间由过渡杆身连接。头部厚度、外圈外径和内圈孔径共同决定铰接处的接触面积与销轴安装边界，杆身长度则影响两端连接中心距。实际选型时，不能只看螺纹规格是否为M5，还要核对销轴孔径、头部宽度、螺纹有效旋合长度、两端中心距以及关节允许摆角。若销轴过长或头部周边空间不足，装配后可能出现垫圈、卡簧与相邻板件干涉；若螺纹旋入深度过短，受拉或受振动时容易出现脱扣风险。

　　右侧六角段的作用并不只是造型，它为扳手提供夹持面，在调节拉杆长度或锁紧配对螺母时，可以承受装配扭矩，避免杆身随动。内螺纹段与杆身之间设置台阶过渡，能够分散螺纹起始处的应力，减少交变载荷下的应力集中。建模时需要注意六角段对边尺寸、螺纹底孔与有效螺纹长度的表达，螺纹端部不宜直接延伸到尖角位置，否则在工程图转化和实际加工中都会形成不合理结构。关节头部与杆身的过渡区域采用连续曲面衔接，既有利于锻造或切削加工时的材料流动，也能降低热处理和载荷循环中的薄弱点。

　　在设备用途上，杆端关节件经常承担“连接+补偿”的双重功能。比如气缸推杆与摆臂之间，如果两铰接孔无法长期保持严格同轴，普通固定销连接会让气缸密封圈承受侧向力；加入杆端关节后，销轴方向的微小偏差可由内圈摆动吸收，气缸主要承受轴向力。又比如导轮张紧机构中，通过左右旋螺纹杆端或螺纹杆端与锁紧螺母配合，可以微调中心距，使皮带、链条或导轮处于合适张紧状态。设备运行中产生的冲击不会完全以刚性路径传递，关节接触面可释放部分约束，提高连杆系统的容错能力。

　　设计思路上，这类零件的关键不是复杂曲面，而是边界协调。头部内圈孔要与销轴、衬套、挡圈或开口销等附件匹配，装配后内圈端面应留有可靠定位，不能沿销轴方向窜动；外圈外侧则要避开支座侧板，保证最大摆角时不碰撞。螺纹端连接螺杆时，应明确旋入方向和锁紧方式，常见做法是配锁紧螺母，在调节完成后固定长度。若用于频繁摆动工况，还要关注关节接触面的润滑、防尘和表面处理；轻载低速场合可采用简单金属配合，环境较差时则需考虑密封型结构或定期润滑通道。

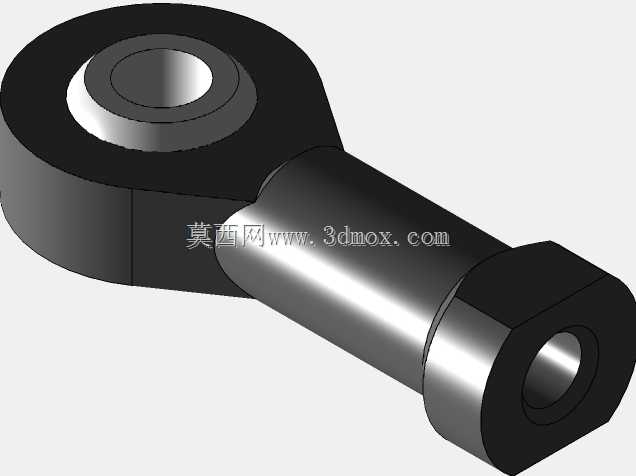

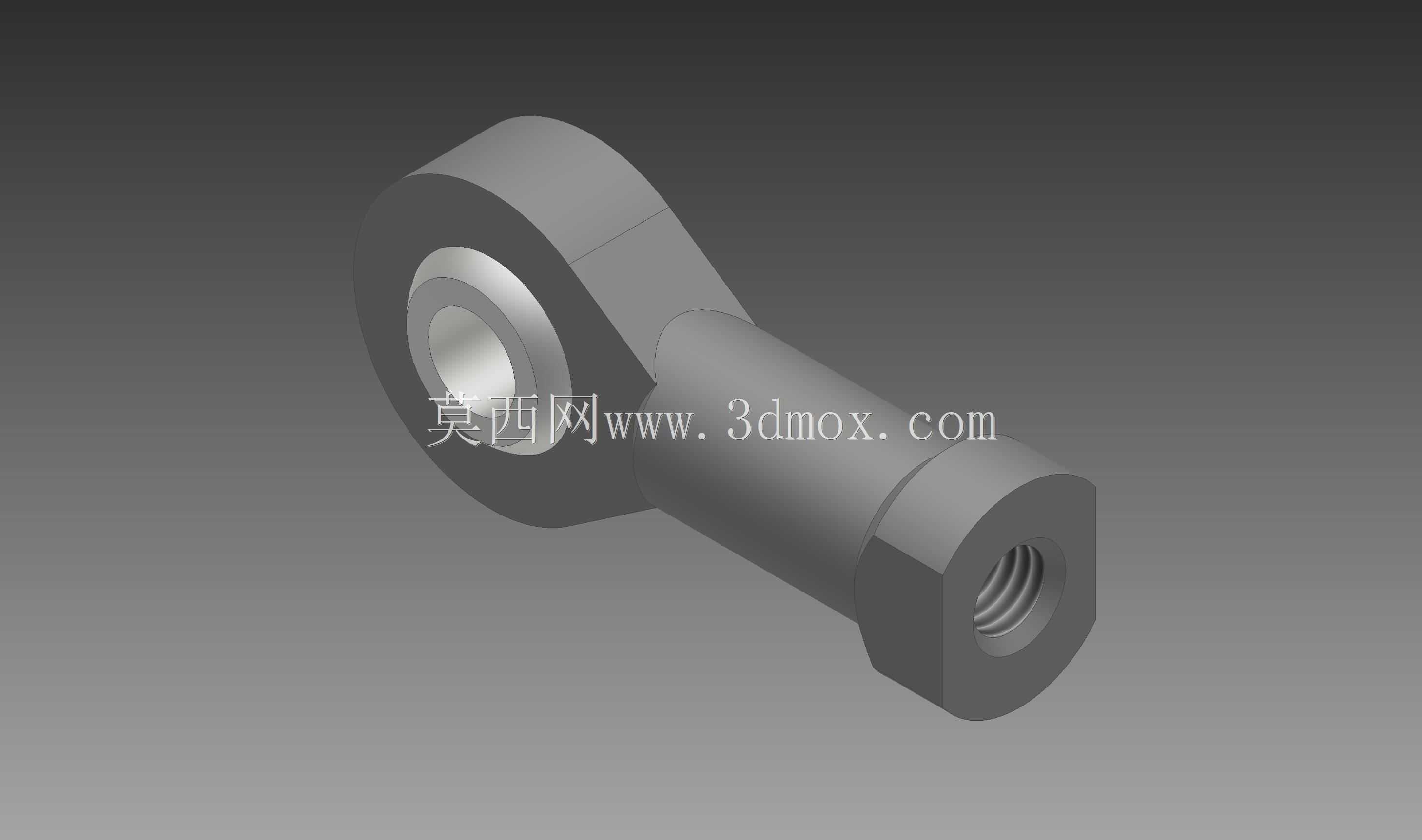

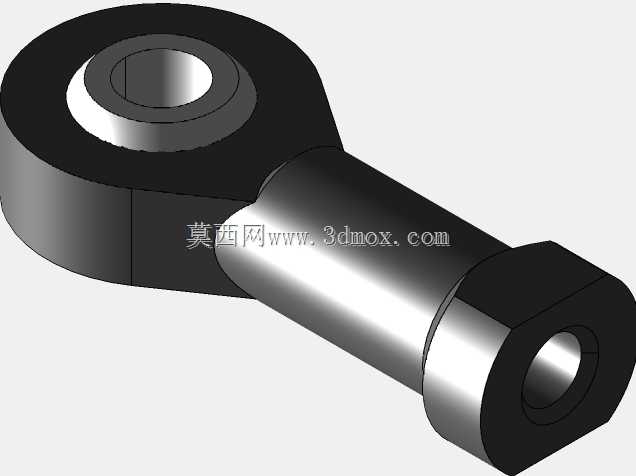

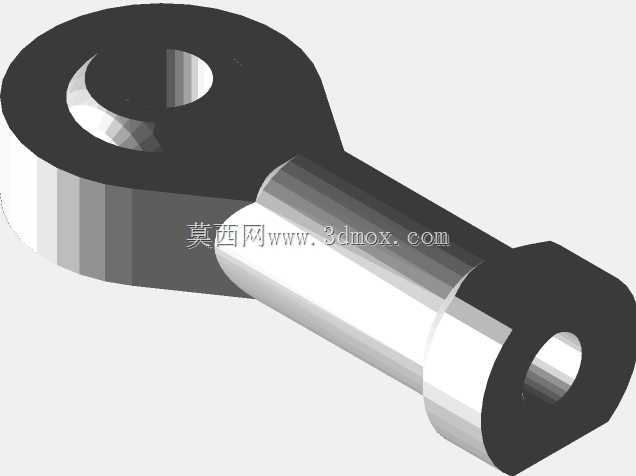

　　外形尺寸建模应围绕安装空间展开：头部圆柱外径决定支座开槽宽度，内圈宽度决定两侧挡板间距，六角段对边尺寸决定扳手操作空间，杆身直径影响相邻连杆是否发生运动干涉。三维装配中应把零件放到极限摆角位置检查，而不是仅在中位状态下观察。当前模型呈现了M5内螺纹、杆端头部、六角夹持段和连续过渡杆身，适合用于小型铰接连杆的结构方案验证、装配干涉检查以及维修备件测绘参考。
