霍尼韦尔RTY系列非接触式旋转位置传感装置

　　在工业自动化生产线的工位旋转定位、工程机械的执行件转角反馈、新能源车辆的踏板开度检测这类场景里，接触式电位器类位置传感器往往会因为长期摩擦磨损、粉尘油污侵入出现信号漂移、寿命骤减的问题，非接触式霍尔效应位置传感器的应用，正是为了解决这类严苛工况下的位置检测可靠性问题。这款霍尔效应位置传感器采用非接触磁感应原理，检测过程中检测端与转动轴之间无机械接触，不存在摩擦损耗，能在存在粉尘、轻微油污、常规振动的工业现场长期稳定输出位置信号，不会因为长期往复转动出现接触件磨损导致的精度下降问题。

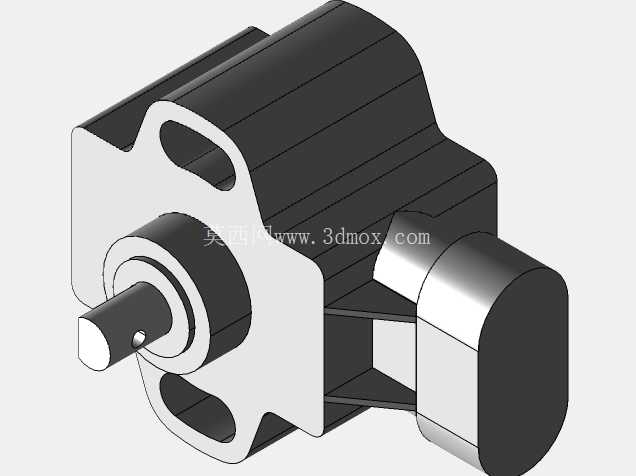

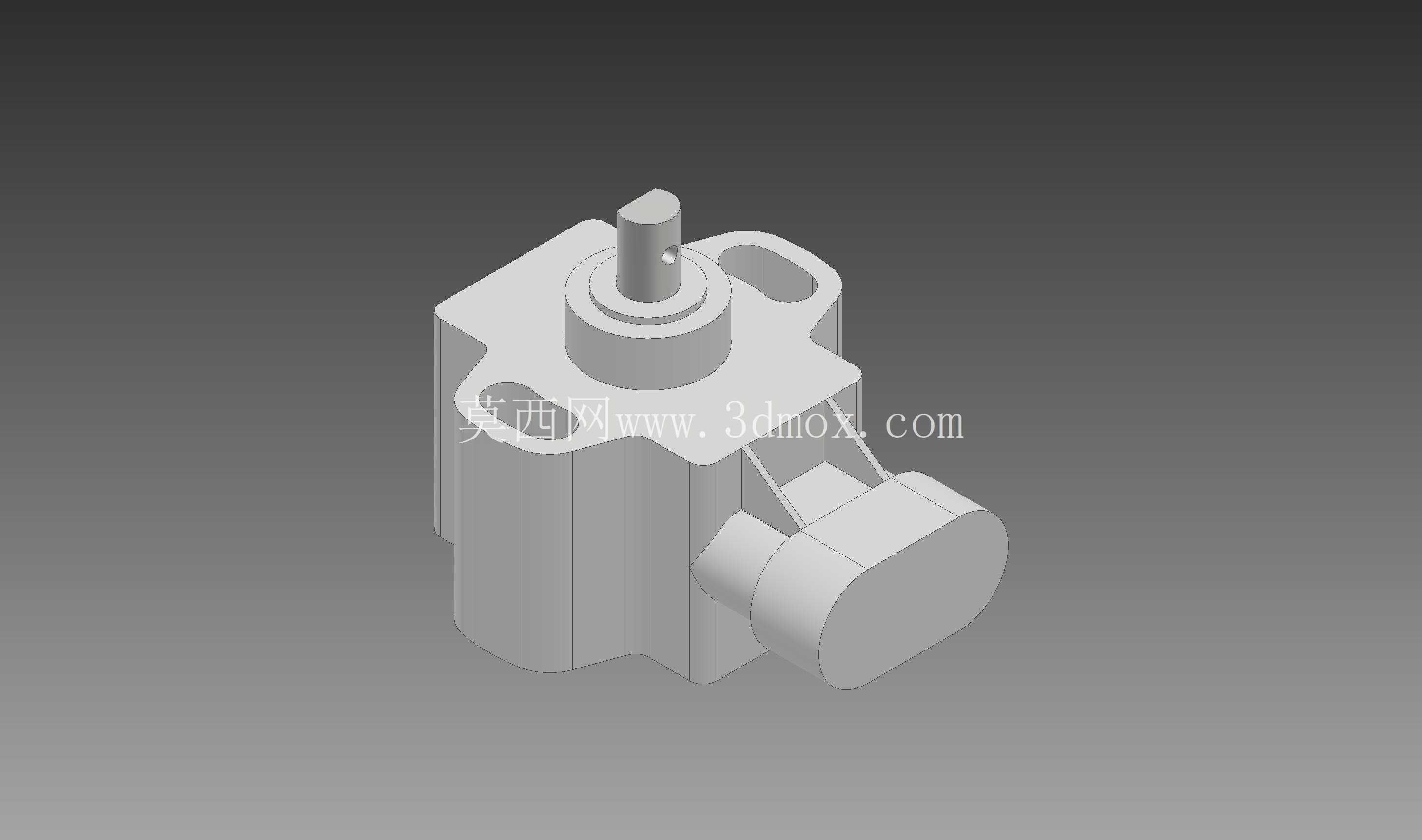

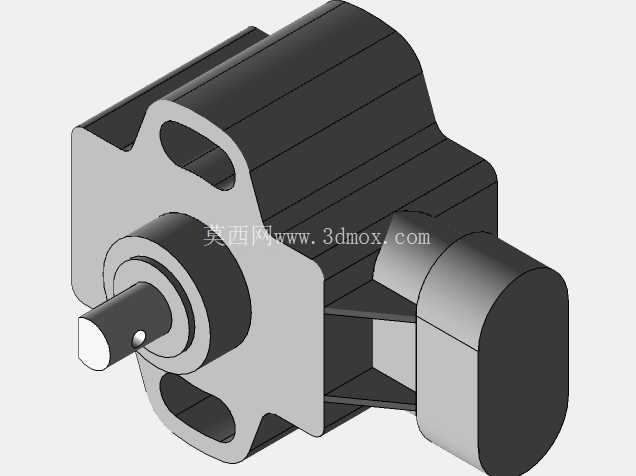

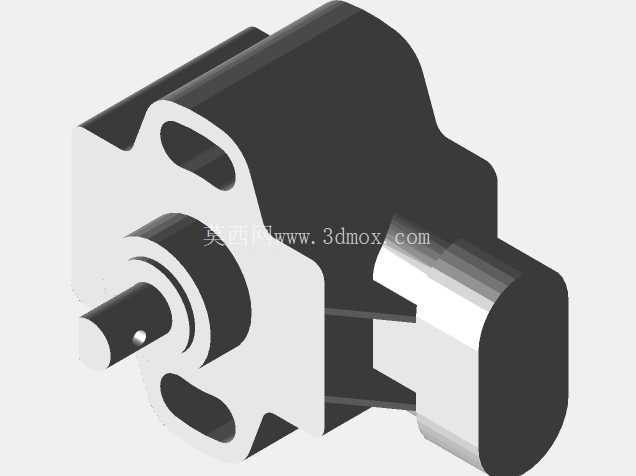

　　从结构设计来看，这款传感器主体采用带加强筋的压铸铝壳体，壳体侧面预留两个带安装沉孔的固定耳，安装孔的位置公差按照工业通用安装标准设计，能直接适配多数设备预留的传感器安装位，不需要额外做安装支架的改制；壳体上部的转动输出轴采用带扁位的轴头设计，配套的传动摇臂或者连杆可以直接通过扁位传递扭矩，不需要额外做防转结构，轴体与壳体之间采用双唇密封圈做密封处理，能阻挡外界的粉尘、飞溅的切削液或者润滑油进入壳体内部，保护内部的霍尔元件与信号处理电路。传感器侧部伸出的接插件采用工业标准防水接插件，引脚定义符合通用工业传感器的接线规范，现场接线时可以直接配套同规格的预制线缆，不需要现场焊接引脚，能减少现场接线的出错概率，也能提升接线部位的防护等级。

　　从安装边界来看，这款传感器的主体轮廓尺寸适配多数中小型设备的安装空间，固定耳的间距按照通用工业安装孔距设计，转动轴的伸出长度预留了足够的摇臂安装空间，不会出现安装后摇臂与壳体干涉的问题；轴端的转动角度范围覆盖常用的0-360度全角度检测区间，内部的霍尔元件可以根据实际转动行程做信号标定，输出对应转角的线性电压或者电流信号，能直接接入设备的PLC或者专用控制器，不需要额外增加信号转换模块。

　　在实际设备选型应用中，这类传感器常被用在自动化生产线的转台工位转角检测、工程机械的操纵杆位置反馈、农用机械的执行件开度检测、物流设备的转向角度检测场景，相比接触式位置传感器，它的无接触结构能承受更高频次的往复转动，不会因为频繁动作出现接触磨损，长期使用的信号稳定性更好，维护更换的周期更长。建模过程中，针对壳体的压铸工艺特性做了对应的结构细节还原，比如壳体表面的拔模斜度、安装孔的沉台深度、接插件的卡扣结构都按照实物的尺寸比例做了还原，转动轴与壳体之间的配合间隙也按照实际装配公差做了预留，模型可以直接用于设备装配时的干涉检查、安装工位的布局模拟，也能作为传感器选型阶段的空间适配参考，帮助结构设计人员在设备设计阶段提前确认传感器的安装空间、接线方向，避免后期装配时出现空间不足、接线干涉的问题。在结构细节处理上，壳体外部的散热筋结构不仅能提升壳体的结构强度，也能在传感器长期工作时辅助内部电路散热，避免内部电路因为长期高温出现信号漂移；接插件的位置设计在壳体侧部，接线后线缆可以顺着设备的走线槽排布，不会与转动的轴端部件出现干涉，安装时可以根据实际走线方向选择接插件的朝向，适配不同设备的走线布局需求。
