3D打印无牙式草药研磨器结构设计

　　这款无牙式草药研磨器的设计，最初是面向家用小型草本处理场景做的定向开发，区别于传统带齿研磨结构容易卡料、残留草本纤维难以清理的痛点，整体采用无凸起齿牙的滚压式研磨逻辑，靠外表面的菱形滚花纹理提供足够摩擦力，配合上下对合的研磨面完成草本物料的破碎作业，日常处理干燥的草本叶片、花穗、细小根茎段都能获得均匀的细碎效果，不会出现传统带齿结构把草本纤维扯成絮状、卡在齿缝里霉变的问题。

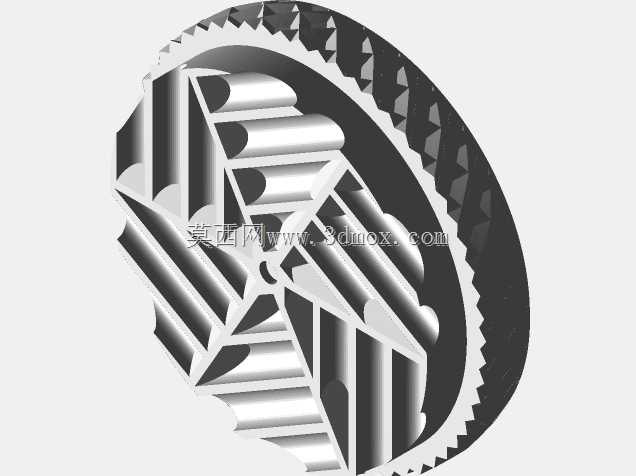

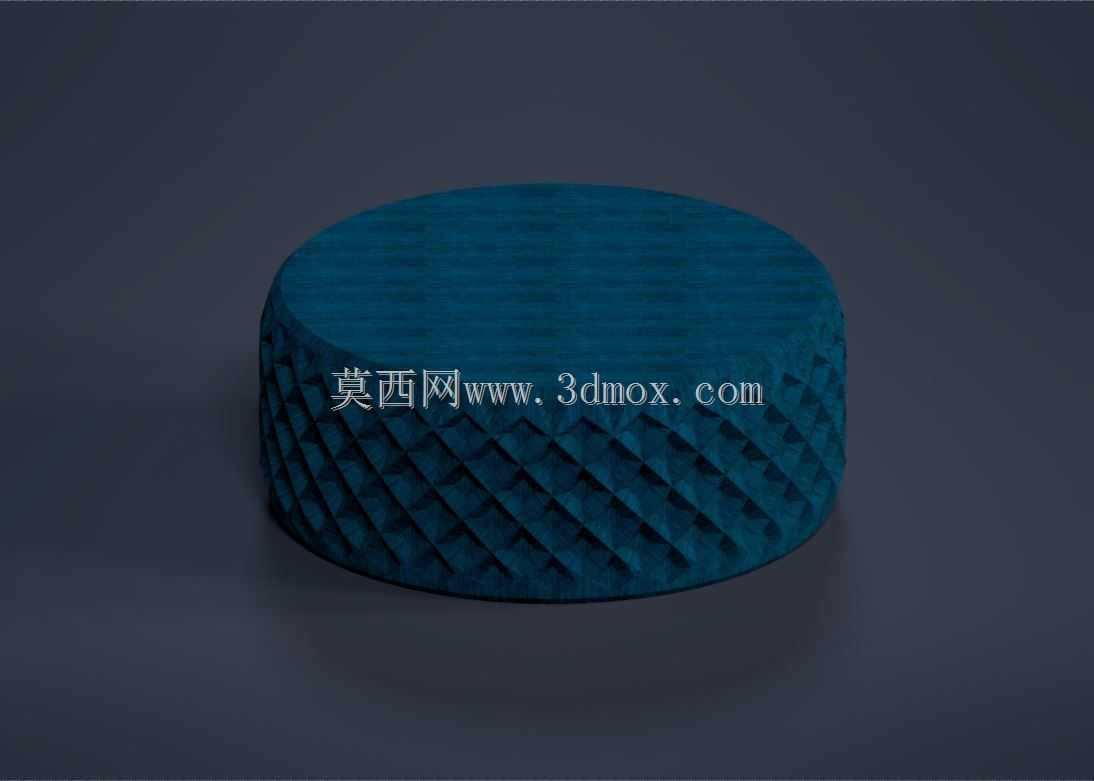

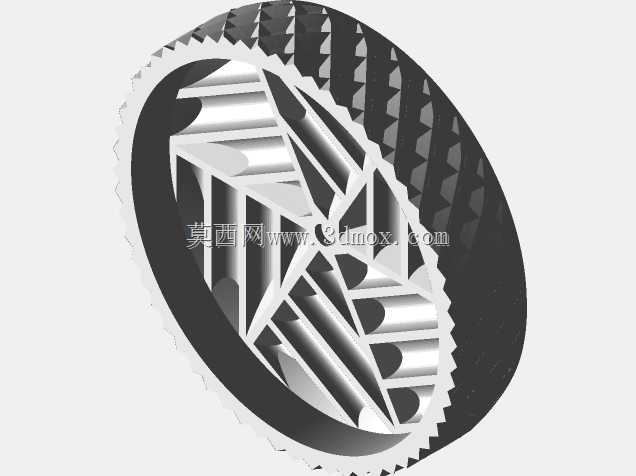

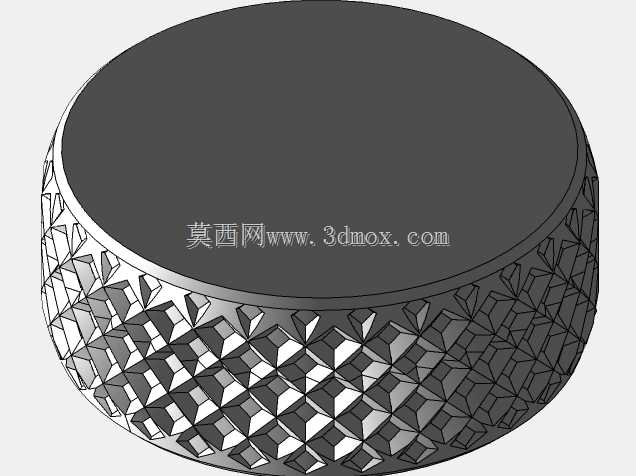

　　从结构设计思路来看，整体采用矮圆柱对称构型，没有额外的突出手柄或者卡扣结构，上下两个研磨件完全靠圆柱面的配合定位，配合间隙控制在0.2mm，既不会因为间隙过大漏料，也不会因为公差过紧出现旋转卡滞的问题。外表面的菱形滚花采用45度交叉排布，滚花深度0.8mm，这个深度是经过反复验证的：太浅的话手指拧动的时候容易打滑，尤其是手上沾了草本粉末的时候摩擦力不足；太深的话会在3D打印的时候增加支撑需求，而且滚花凹槽里容易积粉，清理的时候需要用刷子反复刷才能扫干净。整个结构完全做了无支撑优化，打印的时候不需要添加任何支撑结构，不管是FDM还是光固化设备都能直接打印，层纹方向顺着圆柱轴向排布，研磨面的层纹经过后期简单打磨就能获得足够的平整度，不会出现研磨的时候局部压力过大把草本压成饼状的问题。

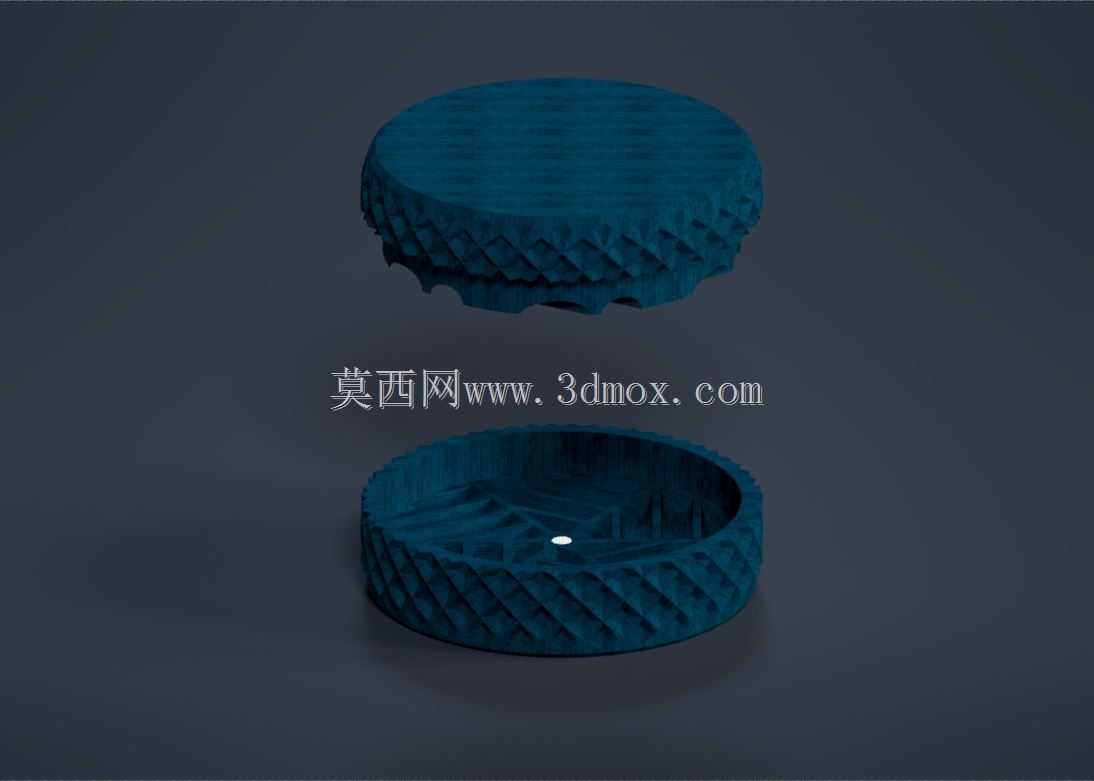

　　从实际使用的场景来看，这款研磨器除了家用处理草本物料之外，也适合小型手工香牌制作、草本香囊填充物料的前期处理，因为没有尖锐齿牙，日常存放的时候也不会出现刮蹭划伤的问题，放在桌面或者收纳盒里都不需要额外做防护。整体外形直径控制在60mm，高度25mm，这个尺寸刚好适合单手握持拧动，手掌偏小的用户也能轻松施力，不会因为直径过大握不住，也不会因为直径太小每次处理的物料量太少，单次装填可以处理5g左右的干燥草本，满足单次使用的物料需求，不需要反复装填。安装边界上没有额外的固定需求，本身就是手持操作的小型工具，不需要配套底座或者固定夹具，使用的时候只需要把干燥的草本物料放在下研磨件的凹槽里，盖上上研磨件之后双手分别握住上下两个部分反向旋转，靠两个接触面的压力和摩擦力把草本压碎，研磨的粗细程度可以通过旋转的圈数和施加的压力调整，需要粗料的时候少转几圈轻压即可，需要细料的时候适当增加压力多转动几圈就能获得更细碎的物料。

　　材料适配方面，设计阶段就考虑了家用3D打印的常用耗材特性，整体壁厚设置为2mm，采用15%的 gyroid 填充，这个填充率既保证了结构强度，拧动施力的时候不会出现侧壁开裂的问题，也不会因为填充率过高导致打印时间过长、耗材浪费。结构上完全规避了ABS耗材的使用需求，因为ABS打印的时候会产生刺激性气味，而且容易出现翘曲变形，不适合家用桌面级设备打印，PLA耗材打印温度低、翘曲风险小，完全满足这款研磨器的使用强度需求，日常处理干燥草本的时候受力不大，PLA的强度完全足够，不会出现正常使用下结构损坏的问题。研磨接触面做了平面度优化，打印完成后只需要用细砂纸简单打磨掉层纹就能获得平整的接触面，不会出现局部凸起导致研磨不均匀的问题，两个配合的圆柱面做了0.3mm的间隙公差，考虑到FDM打印的膨胀系数，打印完成后不需要额外打磨就能顺畅转动，不会出现卡滞或者旷量过大的问题。

　　和传统的金属研磨器比起来，这款3D打印的无牙研磨器重量更轻，整体重量不到30g，外出携带的时候不会增加太多负重，而且结构简单没有易损件，只要不摔砸、不接触高温环境，使用寿命可以满足长期日常使用需求。清理的时候只需要把两个研磨件分开，用干毛刷把残留的粉末扫干净即可，因为没有齿缝和复杂的凹槽结构，清理效率比传统带齿研磨器高很多，不会出现残留物料发霉串味的问题，处理不同种类的草本的时候也不会因为残留物料串味影响使用体验。
