下击式热水下水轮机组结构设计

　　在低水头热水流体能量回收场景中，下击式水轮机组的结构适配性一直是工程设计的核心考量点，这类设备常部署在工业余热排水管路、温泉输水落差段、民用热水集中排放管路的末端，核心作用是将管路中带余压、余温的流体动能转化为可利用的机械能，既可以直接驱动小型负载，也可搭配微型发电模块实现余能回收，避免热水直排过程中的能量浪费。

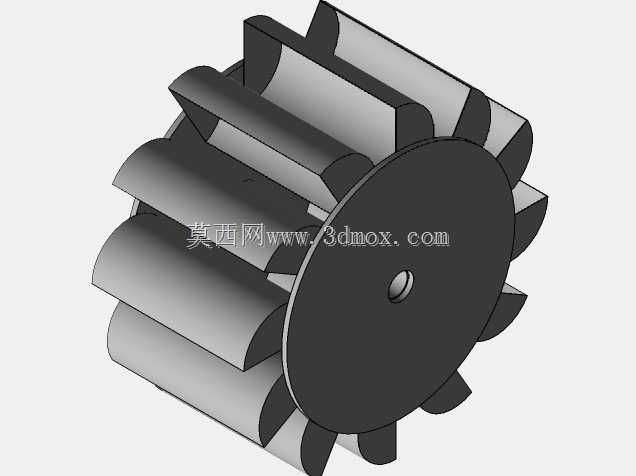

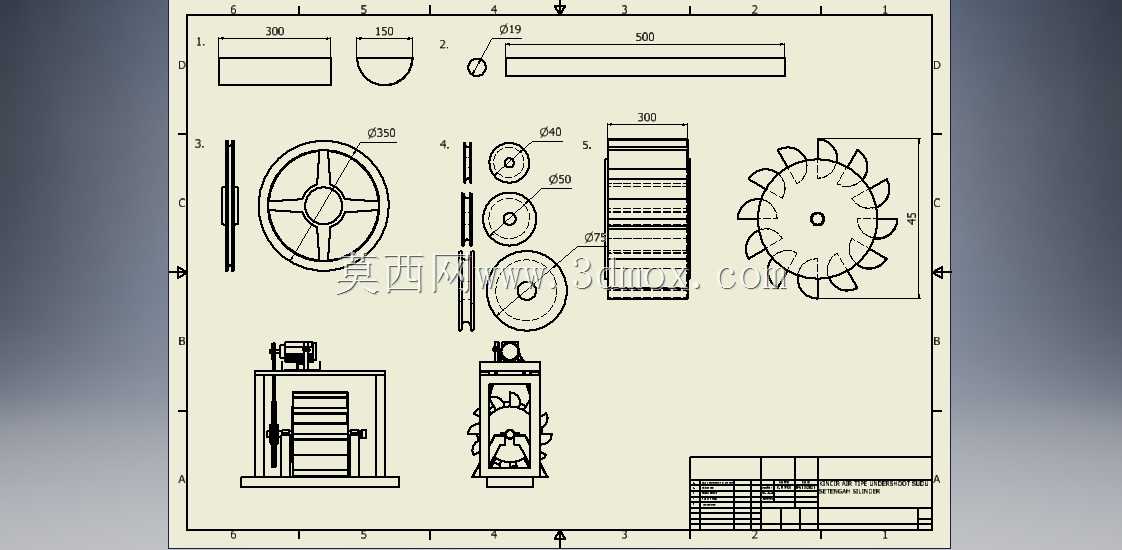

　　从结构功能逻辑来看，这款下击式水轮采用径向进水的下冲式布局，水流从轮体侧上方的导流槽进入，直接冲击轮叶外缘的承水面，依靠水流的冲力推动轮体绕主轴旋转，和传统上击式、中击式水轮相比，这种结构不需要过高的进水水头，仅需0.5-2米的水位落差即可稳定输出扭矩，对热水管路的安装高度要求更低，适配多数民用建筑、小型工业厂区的排水管路布局。轮叶采用等距圆周排布的直板承力结构，每个叶片的迎水面做了微小的倾角处理，既可以保证水流冲击时的受力面积最大化，也能在轮叶旋转到出水侧时快速排走叶片表面附着的水体，减少轮体旋转过程中的阻水损耗，避免带水旋转造成的能量浪费。

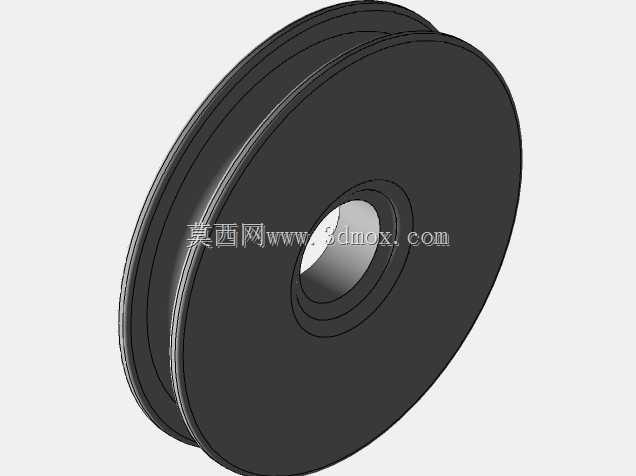

　　设计过程中首先要考虑的是热水工况下的结构适配性，因为过流部件长期接触40-80摄氏度的热水，普通工程塑料容易出现蠕变变形，金属部件如果防腐处理不到位也容易出现氧化锈蚀，因此轮体、主轴、导流壳体的配合间隙预留了0.3-0.5mm的热膨胀余量，避免长时间通热水后部件膨胀卡滞，影响轮体正常旋转。主轴两端采用滑动轴承配合耐磨衬套的结构，衬套选用自润滑材质，不需要额外加注润滑脂，避免润滑脂泄漏污染水体，同时也降低了后期维护的频次，适合长期无人值守的安装场景。

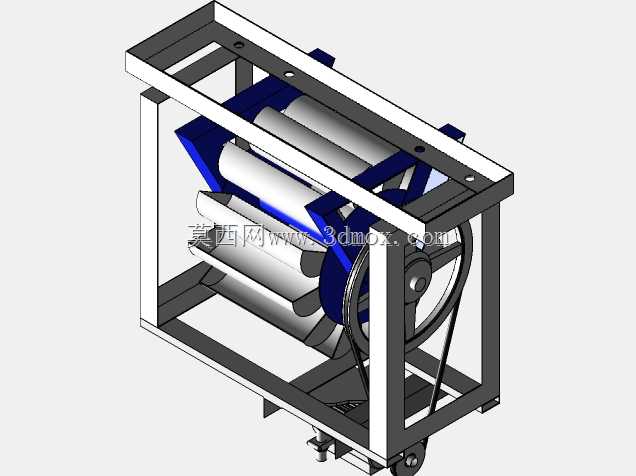

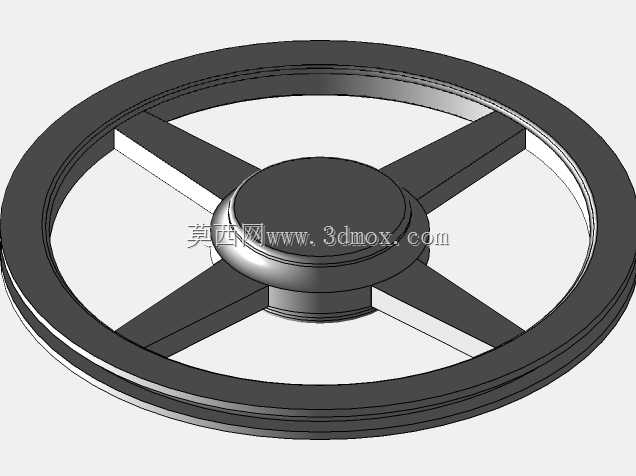

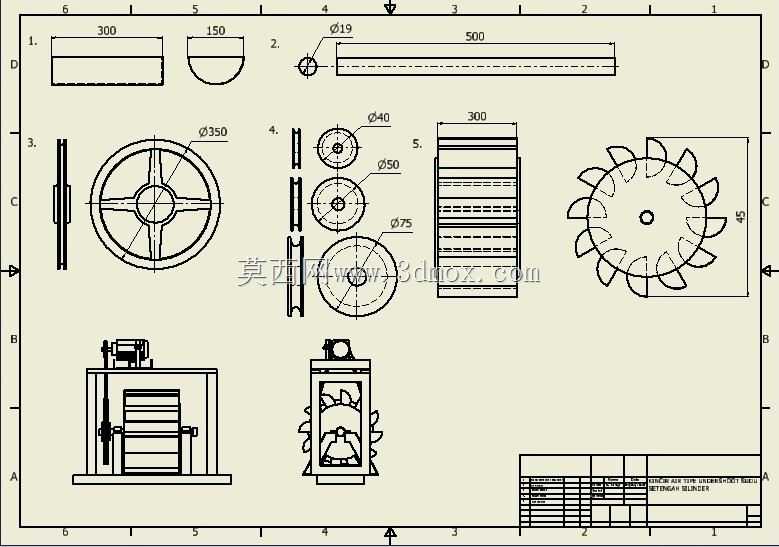

　　安装边界方面，整套水轮机组的进水口采用标准法兰对接结构，可以直接和公称直径100mm的排水管路匹配，不需要额外做变径转接，出水口为敞口式下排结构，安装时需要预留至少200mm的下部排水空间，避免出水受阻造成轮体淹水，增大旋转阻力。轮体的旋转直径控制在320mm，整体壳体的最大外轮廓尺寸为400mm380mm220mm，安装时可以直接固定在混凝土基座或者钢制支架上，固定孔位采用四个对角布置的M12螺栓孔，孔距为350mm*330mm，适配多数现场安装的支架孔位标准，不需要现场重新打孔适配。

　　从实际运行的特性来看，这款水轮在进水流量为15m³/h、水位落差1.2米的工况下，可以稳定输出120r/min的转速，输出扭矩可达8N·m，足够驱动小型水泵、通风扇或者微型发电模块，在工业厂区的洗浴废水余热回收、温泉景区的排水落差利用场景中，这类小功率水轮的投入成本低，安装维护简单，不需要复杂的配套控制系统，只要管路中有稳定的热水落差即可持续运行。设计时特意将导流壳的进水侧做了圆弧过渡处理，减少水流进入壳体时的紊流损耗，让水流可以平顺地冲击到轮叶的最佳受力位置，轮叶和壳体侧壁的间隙控制在2mm以内，避免水流从间隙处泄漏，保证水流的冲击力全部作用在轮叶上，提升能量转化效率。

　　另外考虑到热水工况下的密封需求，主轴穿出壳体的位置采用了双唇式密封圈结构，两道密封圈分别朝向壳体内侧和外侧，既可以防止壳体内的热水顺着主轴泄漏，也可以阻挡外部的灰尘杂质进入轴承位置，密封圈选用耐温橡胶材质，可以长期在80摄氏度的水环境下保持弹性，不会因为长期接触热水出现硬化失效的问题。轮体的整体做了动平衡校正，每个叶片的重量差控制在5g以内，保证轮体在最高200r/min的转速下运行平稳，不会出现明显的振动，降低运行过程中的噪音，也避免长期振动造成固定螺栓松动、轴承磨损加快的问题。

　　在实际选型适配时，需要根据现场的排水流量、水位落差调整轮叶的数量和倾角，这款基础款的12叶片结构适配中等流量、低水头的工况，如果现场流量更大，可以适当减少叶片数量降低水阻，如果水头更高可以增加叶片数量提升受力面积，整套模型的参数化结构可以快速调整相关尺寸，适配不同的现场工况需求，不需要重新搭建整体结构框架，能大幅缩短同类型产品的设计迭代周期。
