立式工业气液净化洗涤塔结构设计

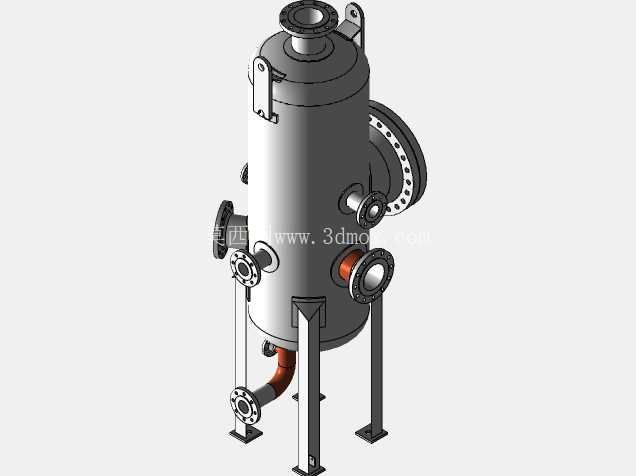

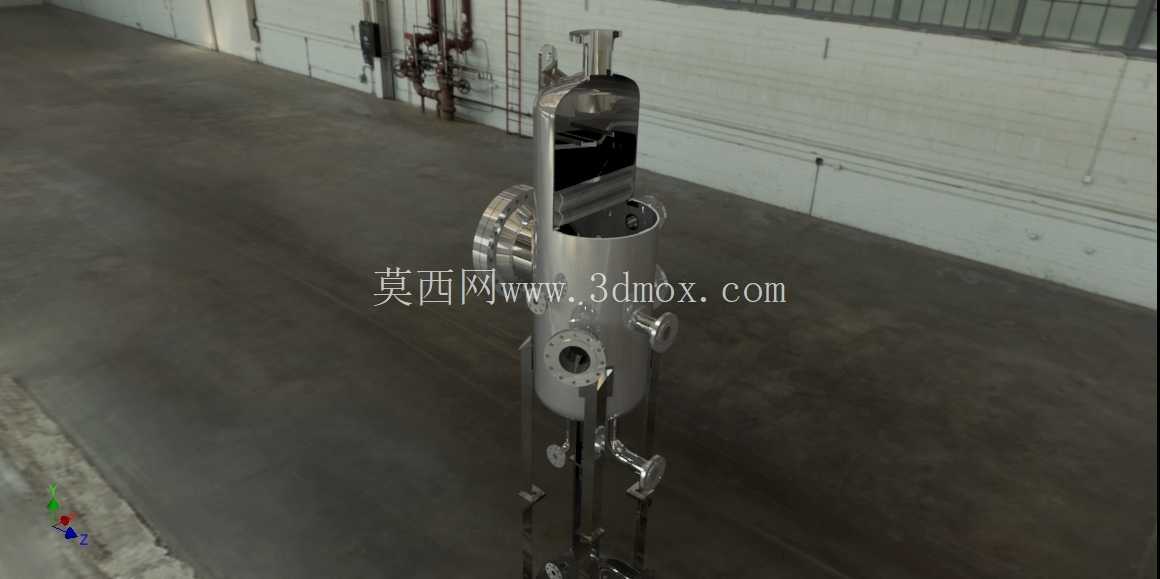

　　这款立式洗涤塔的三维结构，核心面向化工、涂装、废气处理工段的含尘含雾气体净化场景，日常生产中多用于捕集气相裹挟的液滴、固体颗粒，同时完成气相与洗涤液的传质吸收，处理后的气体可满足后续工段进气要求或达标排放条件。从结构设计逻辑来看，整体采用立式承压壳体布局，上下封头采用标准椭圆封头形式，筒体段预留多组径向接口，分别对应进气、出气、洗涤液进出、检修观测、液位检测等功能，不同口径的接口搭配带颈对焊法兰结构，可直接与现场工艺管线对接，无需额外做转接适配。设备内部设置多层填料支承与喷淋分布结构，下半段的储液区预留排污与循环液接口，可直接对接外部循环泵系统，实现洗涤液的闭路循环，减少介质损耗。

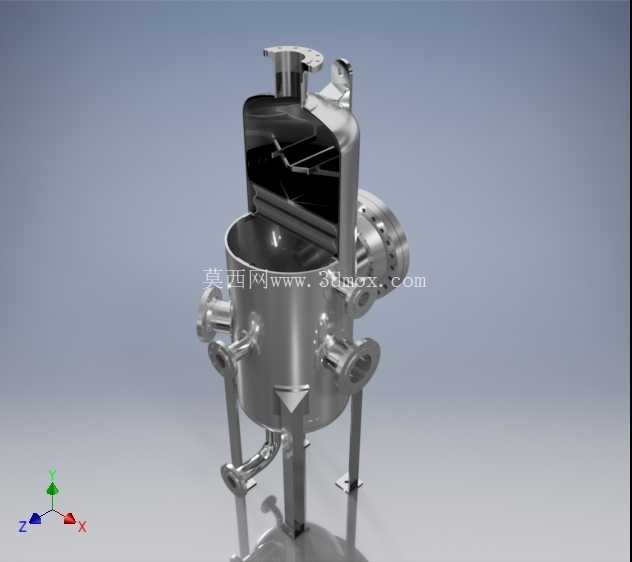

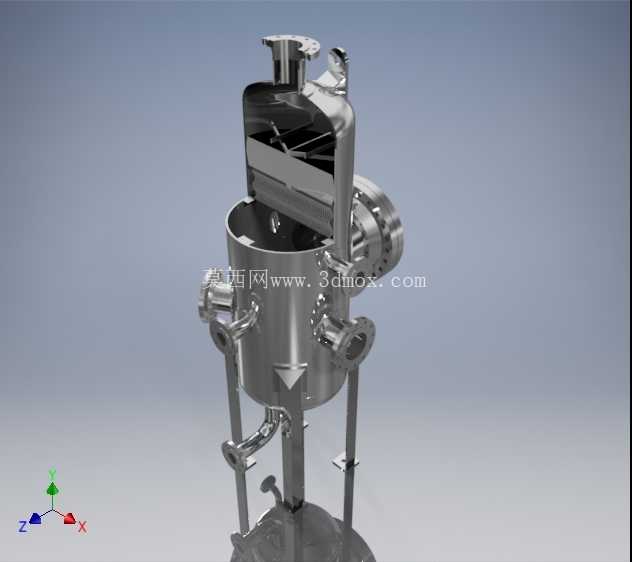

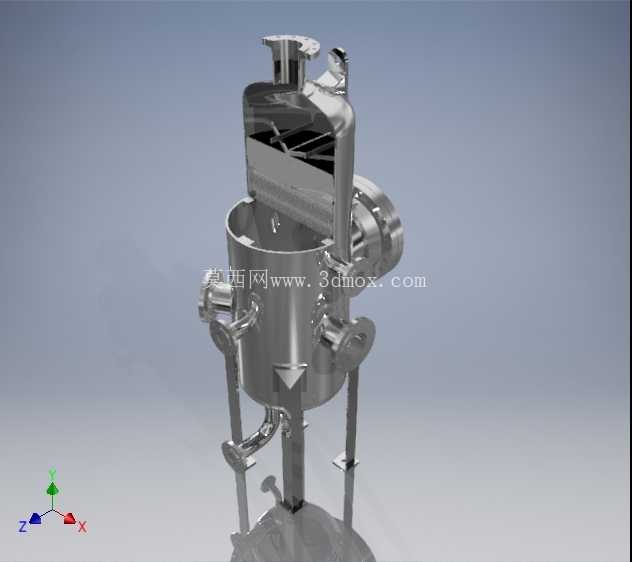

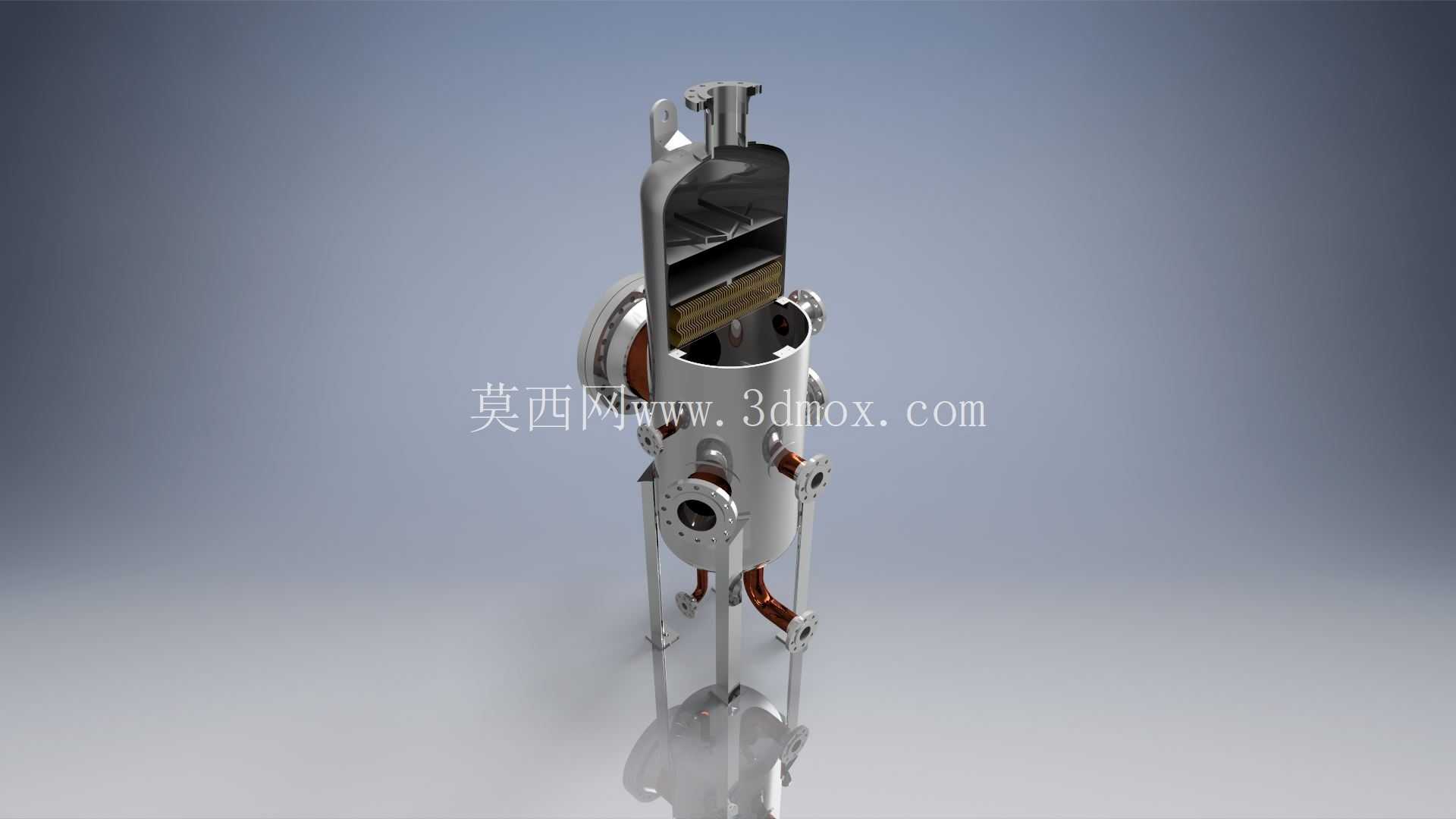

　　支撑结构采用三腿式支脚设计，支脚与筒体下封头处采用加强垫板焊接连接，支脚底板预留地脚螺栓孔，安装时可直接固定在混凝土设备基础上，安装边界需预留顶部封头上方1.2倍筒体直径的检修空间，侧面接口处预留至少0.8米的管线操作空间，方便日常阀门操作与检修拆装。设计过程中重点考量了气液两相的流场分布，进气口采用切向+径向组合的进气结构，可让进入塔内的带杂气体先形成旋流，大粒径颗粒在离心力作用下提前触碰筒壁落入下部储液区，降低上层填料的堵塞概率；上部的丝网除沫段采用模块化填充设计，可单独抽出更换，无需整体拆解塔体，大幅降低后期维护的工作量。

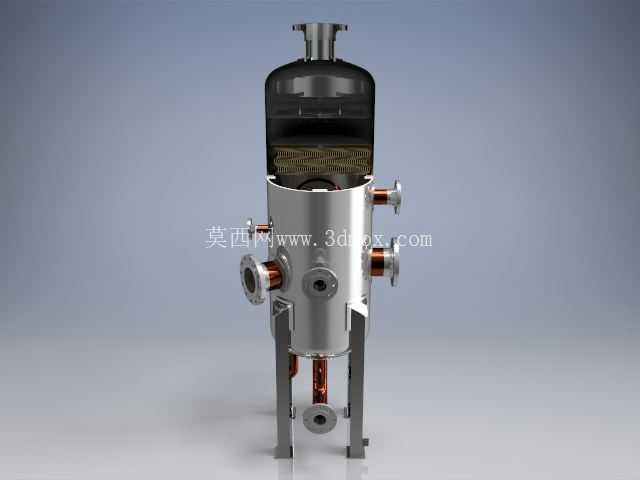

　　筒体上设置的多组视镜接口，可在设备运行时直接观察内部喷淋状态、填料层积污情况，不用停机开盖就能判断设备运行状态。所有接管的伸出长度、法兰密封面形式都匹配常规工业管道安装规范，支脚的高度设计充分考虑了下部排污口的操作空间，可直接在排污口下方接积液槽或排污管线，不会出现管线干涉问题。整体结构的壁厚、接口补强都按照承压设备的常规设计要求做了对应处理，可适配常压到微正压的工况条件，不同功能接口的位置排布充分考虑了现场管线的走向习惯，避免出现管线交叉、操作阀门被遮挡的问题，不管是新建产线配套还是旧设备改造替换，都能快速完成对接安装。
