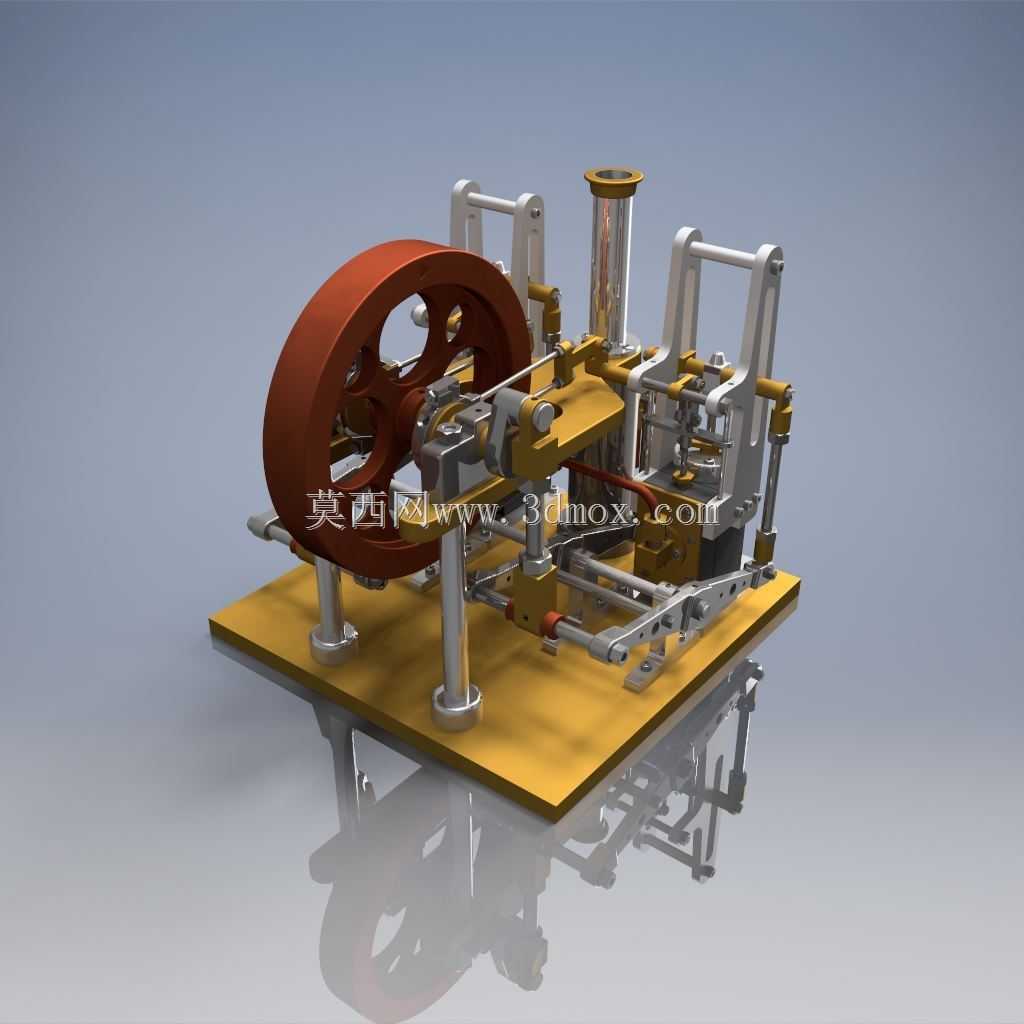

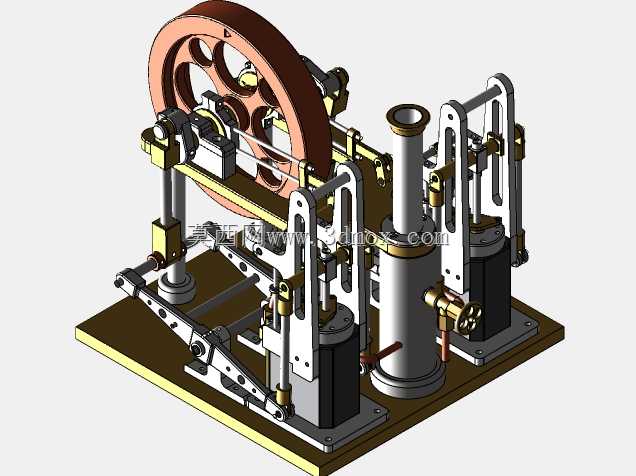

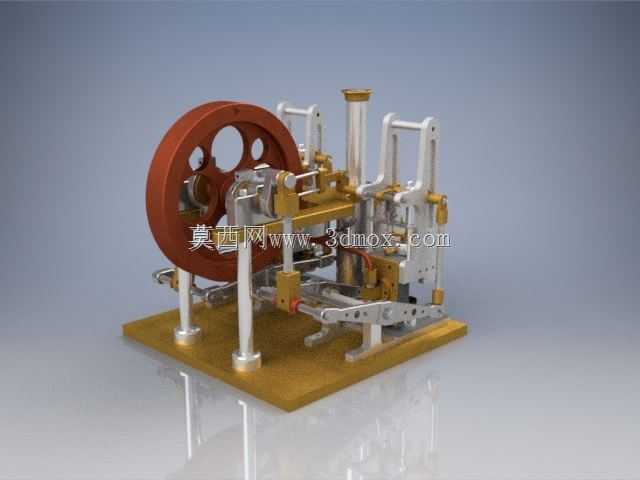

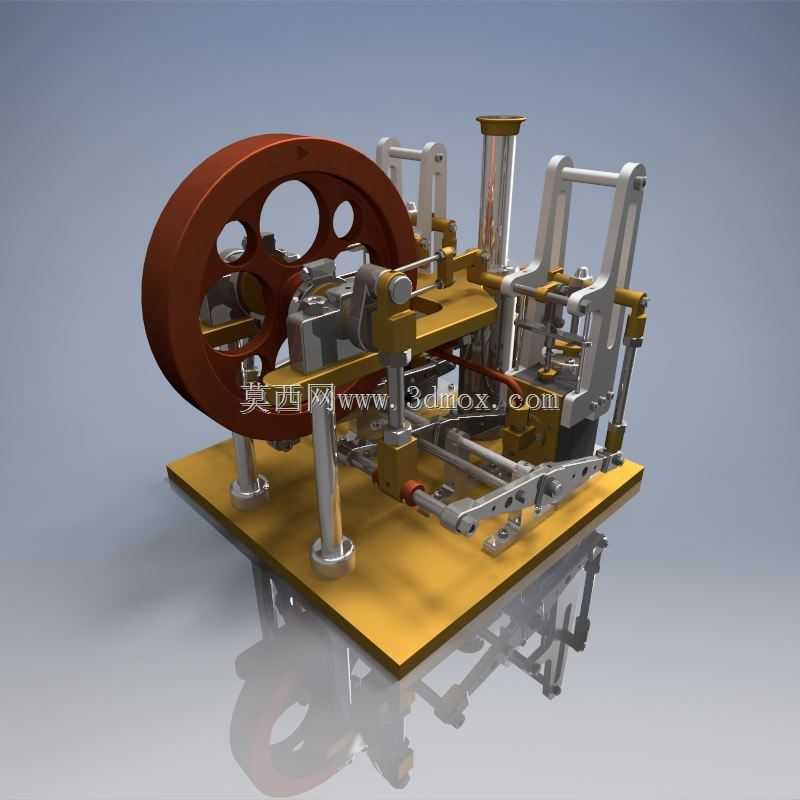

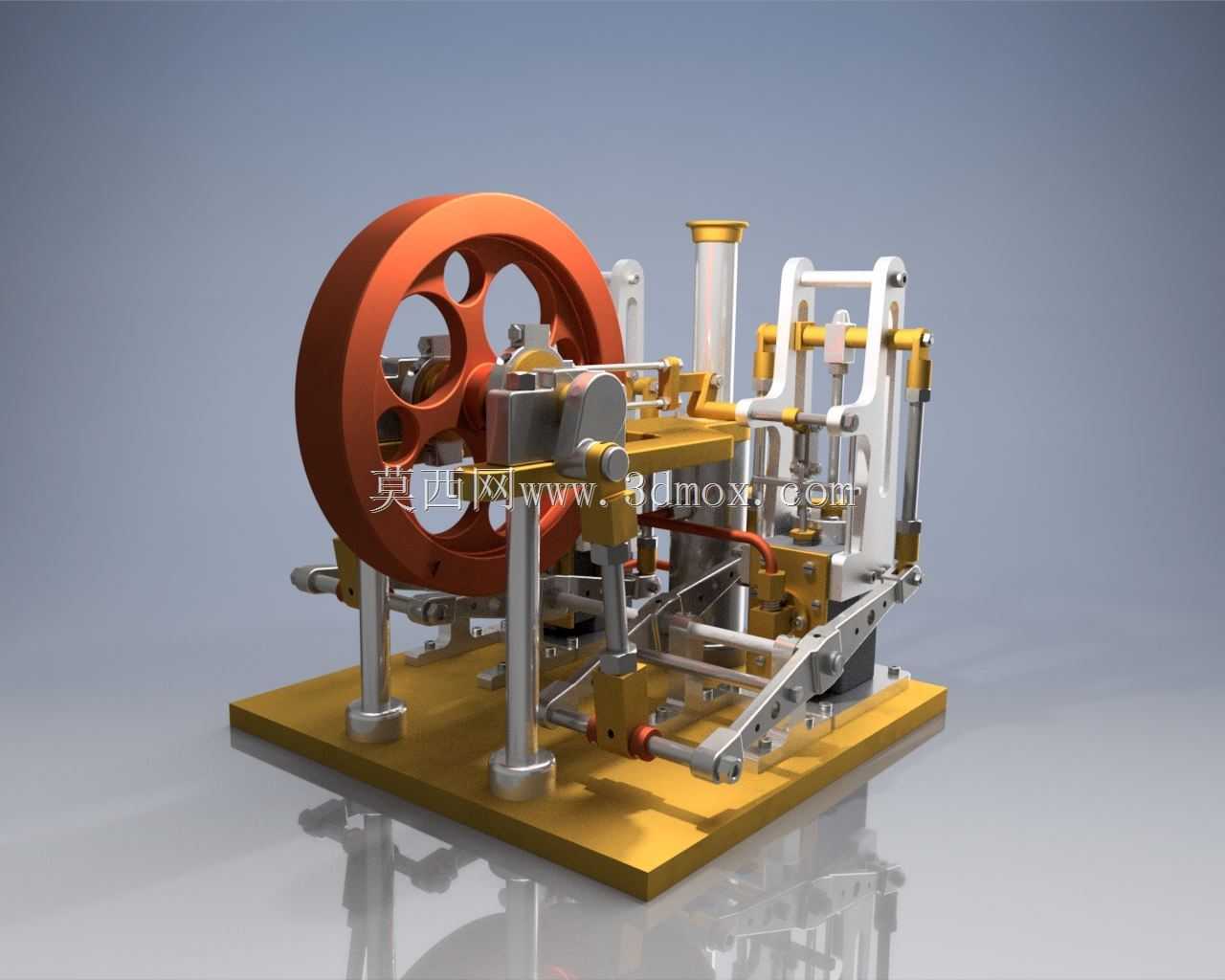

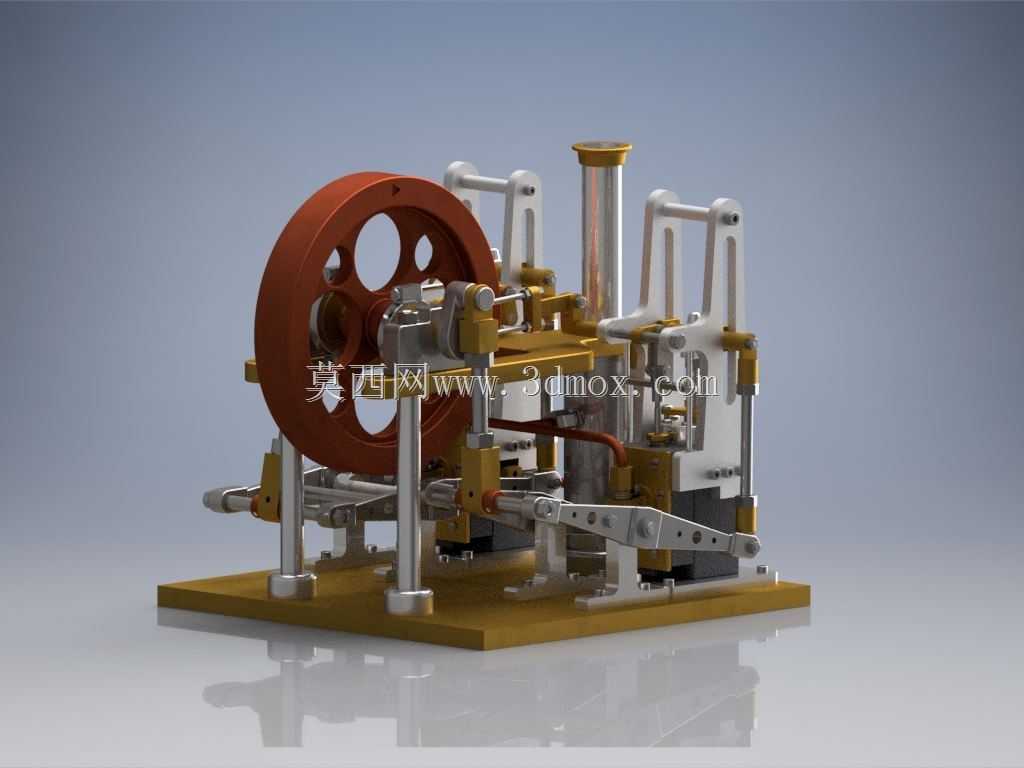

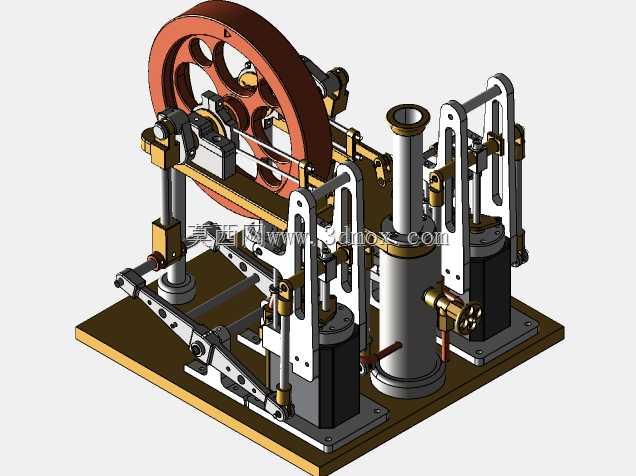

这套双缸蒸汽动力结构,常被用于小型固定式动力输出场景,早年可作为小型车间加工设备、农用排灌机具的动力源,也可用于教学演示场景直观展示蒸汽动力的能量转换逻辑,帮助从业者理解往复式动力机械的传动原理。从结构设计来看,双缸错位布置的结构能够有效抵消单缸蒸汽机运行时的动力死点,让曲轴输出的扭矩更平顺,避免单缸结构在活塞上下止点位置无法自启动的问题,飞轮采用大直径带镂空减重的辐条式设计,既可以储存足够的转动惯量来稳定输出转速,又能通过镂空结构降低整体自重,减少不必要的材料消耗。整体安装基座采用整块平板式设计,所有气缸支架、曲轴轴承座、配气机构组件都直接固定在基座平面上,安装时只需保证基座的水平度,就能保证各传动部件的同轴度要求,
降低现场安装调试的难度,基座上预留的固定孔位可以适配不同规格的安装机架,不需要额外做转接结构。配气机构采用滑阀式配气结构,通过联动的连杆与曲轴传动连接,能够精准匹配活塞的往复行程控制进排气时序,保证蒸汽在气缸内的做功效率,管路走向沿支架侧面布置,避开运动部件的运动行程范围,避免运行过程中管路与运动件发生干涉。气缸部分采用立式平行布置,活塞连杆与曲轴的连接角度经过匹配设计,两个气缸的做功行程相差180度,能够保证曲轴在整周转动过程中始终有气缸处于做功冲程,提升动力输出的连续性。从安装边界来看,整体结构的横向尺寸以大飞轮的外圆为最大边界,纵向尺寸以基座的前后边缘为限,高度方向最高处为蒸汽管路的进气接口,
安装时需要在飞轮外侧预留足够的安全防护距离,避免运行过程中人员接触转动部件造成危险,进气接口位置预留了标准的管路连接尺寸,可以直接对接蒸汽发生装置的输出管路,不需要额外做转接接头。这套结构的建模过程中,所有运动副的配合关系都按照实际装配逻辑搭建,可直接用于运动仿真验证,观察不同蒸汽压力、不同负载下的机构运行状态,也可作为往复式动力机械设计的参考案例,帮助设计人员理解配气正时、动力传递、惯性匹配的设计逻辑,在做小型动力装置改装、教学教具开发时,这套结构的尺寸参数、配合逻辑都具备实际参考价值,能够减少前期方案验证的重复建模工作量。
- 上一篇:摩托车动力总成内部传动结构展示
- 下一篇:福特351W V8汽车动力总成结构
- 全部评论(0)
- 模板大小: 10.25 MB
- 售价:5金币
- 下载次数: 356
- 系统要求: Autodesk Inventor,STEP / IGES,Rendering
- 软件分类: 发动机
