日常书写用木质铅笔三维结构设计

　　日常书写场景中，木质铅笔是普及率极高的手动书写标记工具，从学龄阶段的课堂书写、草稿演算，到工程现场的临时标记、手绘草图勾线，再到美术创作领域的素描起稿、细节排线，不同使用场景对铅笔的结构强度、握持手感、铅芯露出长度都有差异化要求。做这款铅笔的结构设计时，首先要匹配日常握持的人机尺寸，常规握持区的杆身直径控制在7-8mm区间，刚好适配多数使用者的拇指、食指、中指合围握持的受力范围，杆身长度控制在175-180mm，既满足长时间握持的重心平衡，也不会因为过长导致携带时易折断。

　　结构拆分来看，整笔由外层木质笔杆、内嵌石墨铅芯、端部涂装层三个核心部分组成，设计时要重点考虑木质笔杆的开槽同轴度，铅芯嵌入的开槽需要沿笔杆轴向全程保持居中，开槽直径比铅芯外径大0.1-0.15mm，预留胶接填充间隙，避免铅芯在笔杆内出现偏斜，导致削笔时铅芯单侧受力断裂。笔杆的木质选材通常选用纹理顺直的软化木材，削切时能形成连续的木刨花，不会出现木质崩茬，削出的笔尖锥度控制在18-22度，锥面长度18-22mm，既保证铅芯有足够的露出长度支持连续书写，也能让木质部分包裹住铅芯根部，提升铅芯的抗折强度，正常书写施加0.5-1N的按压力时，铅芯不会从根部断裂。

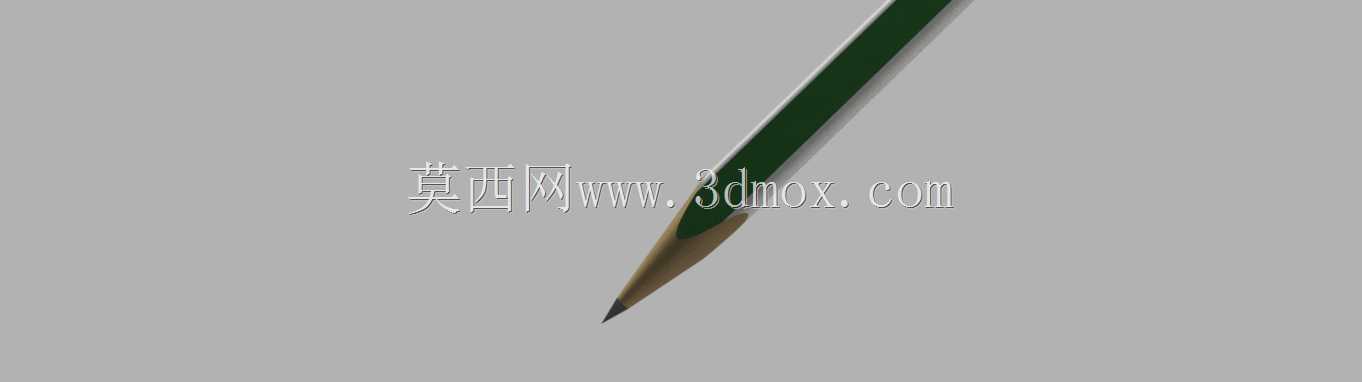

　　笔杆外层的涂装层设计要兼顾握持摩擦力与环保要求，涂装厚度控制在0.05-0.08mm，表面做细微的磨砂质感处理，手部出汗握持时不会出现打滑，涂装颜色选用辨识度高的深绿色系，和常规办公文具形成视觉区分，避免和其他书写工具混放时难以快速拾取。铅芯的配比设计对应不同书写硬度需求，常规HB硬度的铅芯石墨与黏土配比为3:1左右，书写时的铅芯磨损速率均匀，划出的线条浓度适中，不会因为铅芯过软导致字迹蹭脏纸面，也不会因为过硬划破书写纸张。

　　从实际使用的边界条件考虑，铅笔的抗跌落性能需要满足1.2m高度自由跌落到水泥地面时，笔杆不会出现开裂，铅芯断口距离笔尖不超过10mm，跌落之后仅需要削去少量木质部分即可恢复正常书写。削笔过程的受力设计也需要纳入考量，常规卷笔刀削切时，木质层的切削阻力控制在15-20N，手动削切时不需要施加过大的力量，就能形成光滑的锥面，不会出现木质纤维拉扯导致的锥面凹凸不平。端部的无铅芯平头设计，要保证端面平整，垂直放置在桌面时不会倾倒，笔杆的直线度控制在0.2mm/m以内，沿桌面滚动时不会出现明显的跳动，避免滚落到桌面以下造成损坏。

　　在工程手绘场景使用时，铅笔的杆身强度需要支持侧锋排线的受力需求，当笔杆倾斜45度在纸面做大面积排线涂抹时，笔杆不会出现弯曲变形，铅芯和木质笔杆的胶接层不会出现分层脱落。针对不同使用场景的衍生设计，比如尾部附带橡皮头的款式，需要在笔杆端部预留橡皮安装的沉孔，沉孔深度8-10mm，橡皮和沉孔采用过盈配合，过盈量0.2mm，正常使用擦拭时橡皮不会从笔杆脱落，金属固定箍的厚度0.1mm，卷边压合在木质笔杆端部，固定箍的边缘做圆角处理，不会划伤握持的手部。
