小型水平轴风力涡轮机组装结构设计

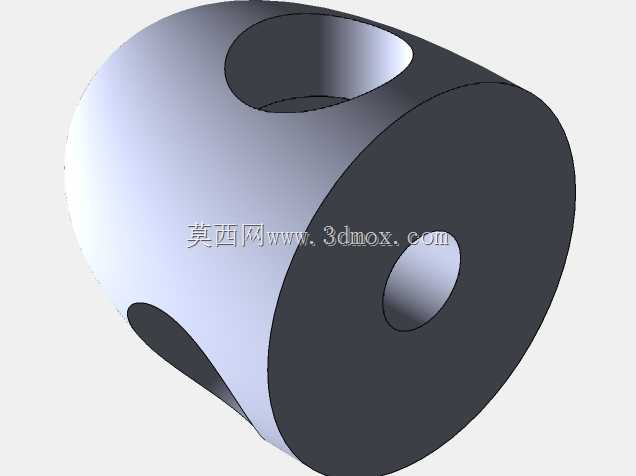

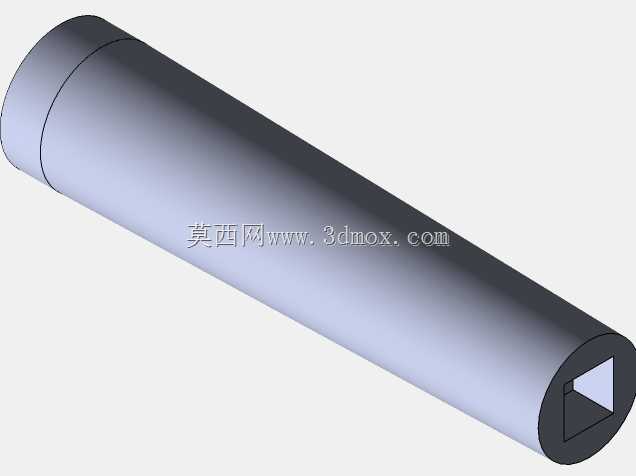

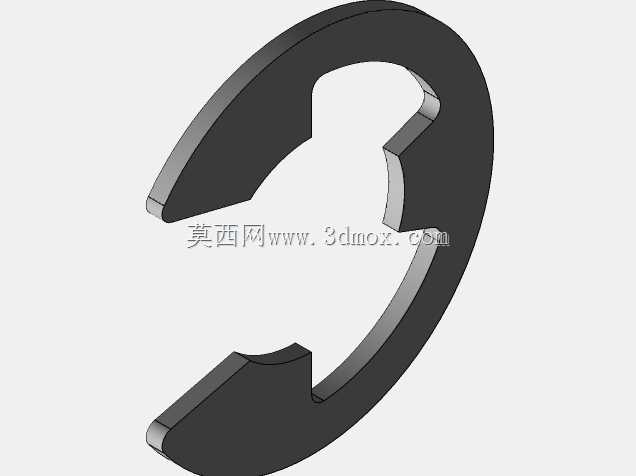

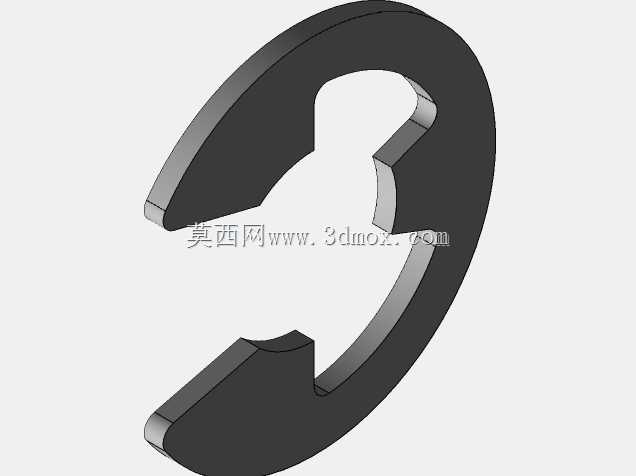

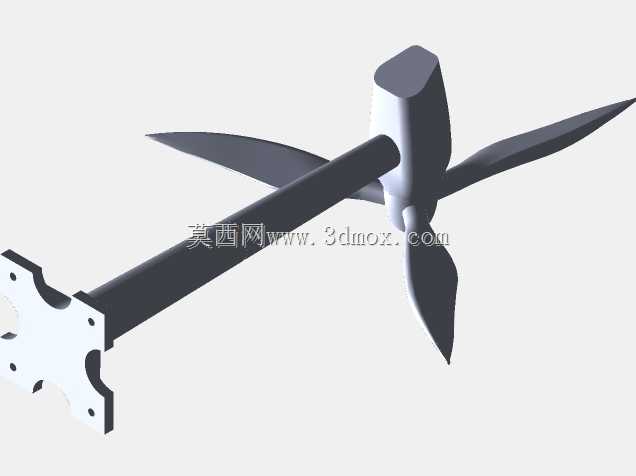

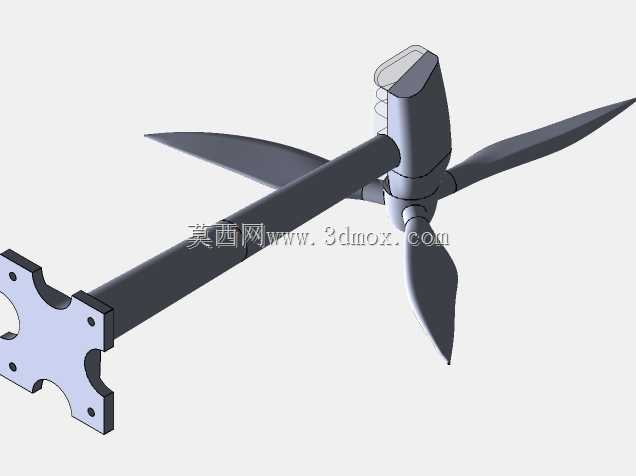

　　这套风力涡轮机组件的三维结构，主要面向分布式离网供电场景下的小型风能捕获单元设计，可适配户用独立供电系统、野外监测站点辅助供电、小型风光互补路灯配套等实际工况，核心作用是将流经叶片的风能转化为机械能，通过轴系传递至后端发电单元完成能量转换。从结构组成来看，整套组件包含三叶式风轮、主轴传动段、机舱安装基座三个核心模块，叶片采用翼型截面设计，叶根与轮毂的连接位置做了加厚过渡处理，可降低交变风载作用下的应力集中风险，叶片扭转角沿叶展方向渐变，适配不同半径位置的线速度差异，保证不同风速下的风能捕获效率。主轴采用等直径圆轴结构，一端连接轮毂定位轴肩，另一端预留与增速机构或发电机输入端的连接接口，轴身表面做了同轴度公差约束，

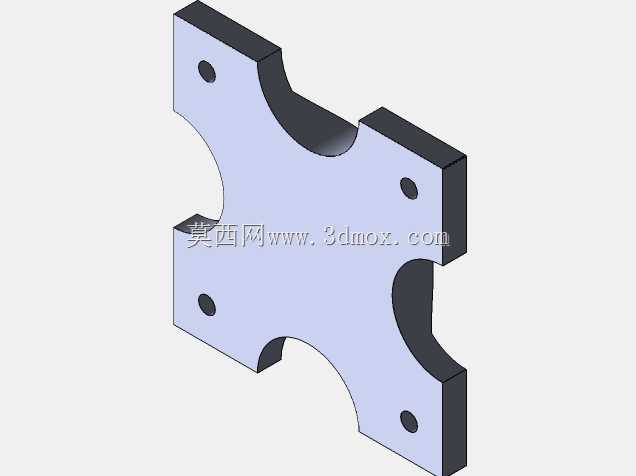

　　可减少高速转动时的径向跳动量。尾部的安装法兰采用十字形开孔结构，四个安装孔位的位置度严格匹配通用小型风电塔架的顶部安装接口，法兰与主轴的连接位置设置了加强筋结构，可承受风轮转动时的倾覆力矩与极端阵风下的冲击载荷。设计过程中，先从二维草图绘制入手，分别完成叶片翼型截面、主轴截面、法兰安装孔位的轮廓约束，再通过实体拉伸、放样、扫描等特征操作生成单个零件，所有零件的配合面均设置了对应的装配约束：叶片与轮毂之间采用同轴配合加端面贴合约束，主轴与机舱内的轴承安装位采用间隙配合预留润滑空间，法兰与塔架连接面采用平面贴合约束保证安装垂直度。从安装边界来看，整套组件的轴向总长度适配1-3kW级别的小型风电系统机舱尺寸，

　　风轮旋转直径可覆盖常规小型风机的扫风面积要求，安装法兰的孔距可直接匹配市面上主流的小型风电塔架顶部转接板，无需额外做转接件加工。在功能特性上，三叶结构的风轮相比两叶结构转动更平稳，运行时的动平衡校准难度更低，适合低风速区域的启动需求，主轴的长度设计预留了机舱内部密封件、轴承座的安装空间，可避免后期装配时出现结构干涉，法兰上的缺口设计既可以减轻安装基座的整体重量，又能作为安装时的对位标记，方便现场施工时快速调整风轮的朝向。整套结构的所有配合位置均做了工艺性考量，叶片与轮毂的连接位预留了螺栓安装空间，方便后期维护时单独更换受损叶片，主轴表面的粗糙度要求适配常规滚动轴承的配合公差，无需额外做表面二次处理即可完成装配，

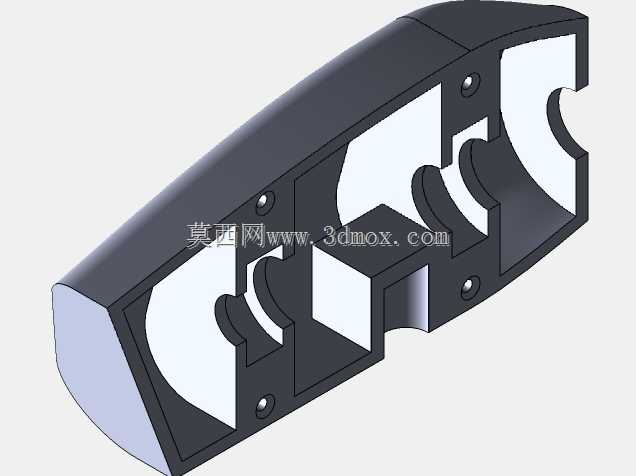

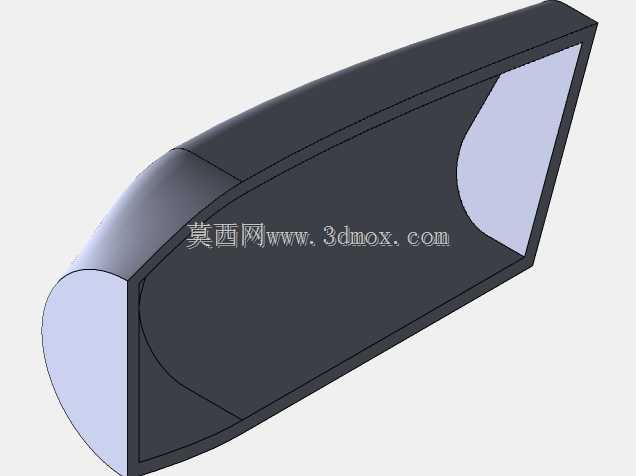

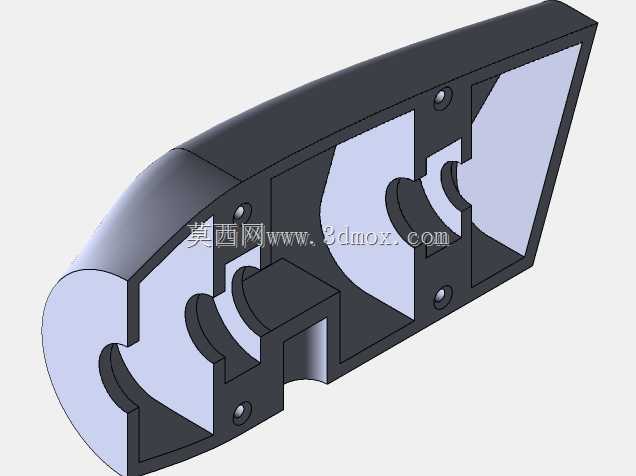

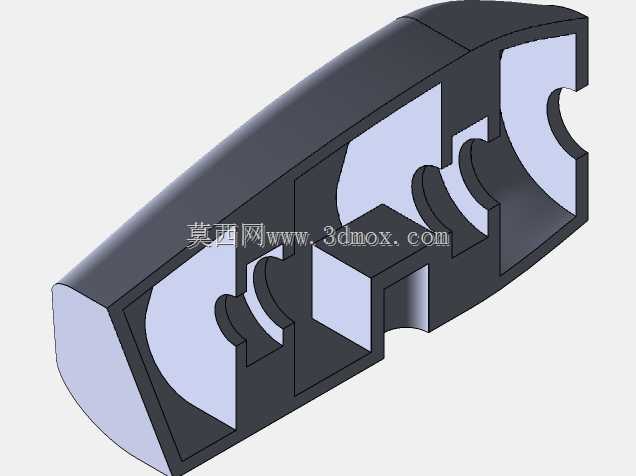

　　机舱外壳的流线型设计可减少风阻，同时保护内部传动与发电部件不受雨水、沙尘的侵蚀。在实际应用中，这类小型风力涡轮机组件可单独作为风能捕获单元，也可与光伏板配套组成风光互补供电系统，应对连续阴雨天的供电缺口，结构设计时充分考虑了野外工况的维护便利性，所有外露的连接螺栓均采用标准件规格，现场维护时无需配备特殊工具即可完成拆装，风轮的动平衡特性可保证在额定风速下运行时无明显振动，降低长期运行时的轴承磨损速率，延长整套设备的使用寿命。
