PS4主机外置防护盖板结构设计

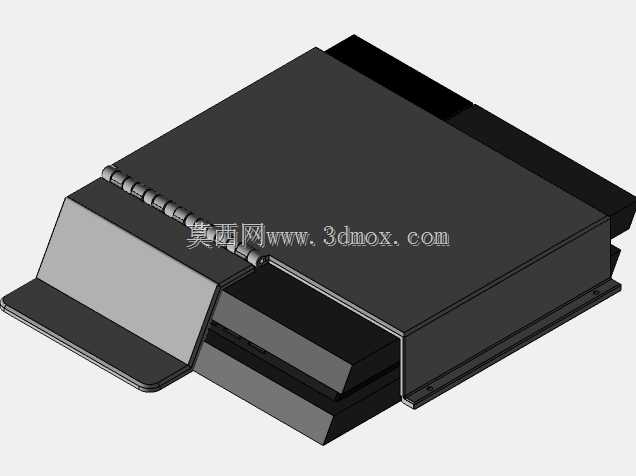

　　这款PS4主机外置防护盖板的设计，最初是针对桌面摆放场景下主机顶部易落灰、外接设备堆叠易刮擦顶面的实际痛点展开的，很多玩家在桌面布置时会在主机上方放置手柄、光盘盒甚至小型外设，长期下来原机顶面的磨砂面很容易出现划痕，同时敞开的顶部缝隙也容易落入灰尘，顺着散热缝隙进入主机内部积附在散热鳍片上，长期会影响散热效率。设计时首先考虑的是不能遮挡主机原有散热风道，因此盖板主体采用了和主机顶面轮廓完全贴合的折边结构，边缘做了12mm的下翻边，刚好卡在主机顶面的凸台外侧，不需要额外粘贴固定，靠折边与主机侧壁的摩擦力就能实现稳固定位，拿取清理的时候直接向上提起即可，不会在主机外壳残留胶痕。盖板与前置翻板之间采用了贯穿式的长合页结构，

　　合页的轴径选了2mm的不锈钢销轴，每节合页的间隙控制在0.15mm，翻转的时候没有松旷异响，前置翻板放下的时候刚好覆盖主机前置的接口区域上方，平时不用接口的时候可以放下，阻挡桌面泼溅的液体顺着接口缝隙流入主机，需要插U盘、充电线的时候直接把翻板向上翻起，翻板的翻转角度做了110度的限位，翻到最大角度的时候会被盖板前端的凸台挡住，不会过度向后翻碰到主机前方摆放的物件。整个盖板的壁厚设计为1.8mm，和主机自身外壳的壁厚保持一致，不会因为壁厚过大显得笨重，也不会因为壁厚太轻容易被碰掉，整体重量控制在120g左右，压在主机顶面不会增加额外的负载，也不会因为重量太轻被空调风吹动移位。折边的内侧做了0.3mm的内凹让位，

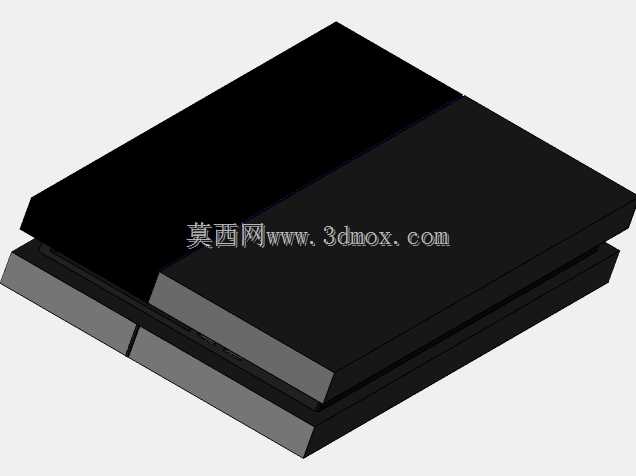

　　避免长期拆装刮花主机侧壁的漆面，合页的安装位置距离盖板前端22mm，刚好避开主机顶面的前置指示灯区域，翻板无论开合都不会遮挡指示灯的光线，用户坐在桌前可以正常看到主机的运行状态指示。设计过程中反复核对了PS4初代机型的顶面轮廓尺寸，四个角的R角弧度和原机保持完全一致，盖板装上之后和主机本体的视觉整体性很强，不会有突兀的加装感，盖板的表面做了和原机一致的细磨砂纹理处理，反光度和原机外壳匹配，不会出现局部反光不协调的问题。考虑到不同用户的摆放环境，盖板的后侧边缘做了5mm的让位缺口，刚好避开主机后侧的电源线、HDMI线的出线位置，盖板盖上之后不会挤压后侧的线材，也不会因为线材顶起盖板导致安装不平整。前置翻板的内侧做了浅槽结构，

　　用户可以在翻板内侧贴薄型的硅胶防滑垫，翻板放下的时候不会和主机前置的面板直接硬接触，避免长期开合磨损原机的前置面板漆面。整个结构没有采用额外的卡扣或者螺丝固定，完全靠自身的折边结构实现定位，安装和拆卸都不需要工具，日常清理灰尘的时候只需要把盖板拿下来用湿抹布擦拭即可，不需要拆解主机任何部件。在结构验证阶段，重点测试了盖板的定位稳定性，在桌面受到正常碰撞、主机水平挪动的情况下，盖板都不会出现移位或者滑落的情况，同时在满负载运行的主机上连续72小时覆盖盖板测试，主机的核心温度和未安装盖板时的温差控制在1℃以内，完全没有影响原机的散热效率，因为盖板和主机顶面之间预留了0.5mm的间隙，空气可以顺着间隙正常流通，不会形成密闭的隔热层。另外针对用户可能在盖板上临时放置小物件的需求，盖板的顶面平面度控制在0.2mm以内，放置小型的手柄、光盘盒的时候不会出现打滑歪斜的情况，折边的高度也足够挡住放置的物件，不会轻易从侧面滑落。
