四缸直列内燃机用曲轴结构设计

　　这款曲轴对应四缸直列内燃机的核心动力转换部件，在整机动力输出链路中承担着将活塞往复直线运动转化为旋转扭矩的核心作用，是内燃机动力传递路径上无法替代的核心承载构件。从实际应用场景来看，这类直列四缸曲轴广泛适配小排量乘用车动力单元、小型工程机械动力源、固定式发电机组动力端等场景，这类应用场景普遍要求曲轴在高转速、交变载荷工况下保持长期运行的结构稳定性，同时兼顾动平衡精度与装配适配性。

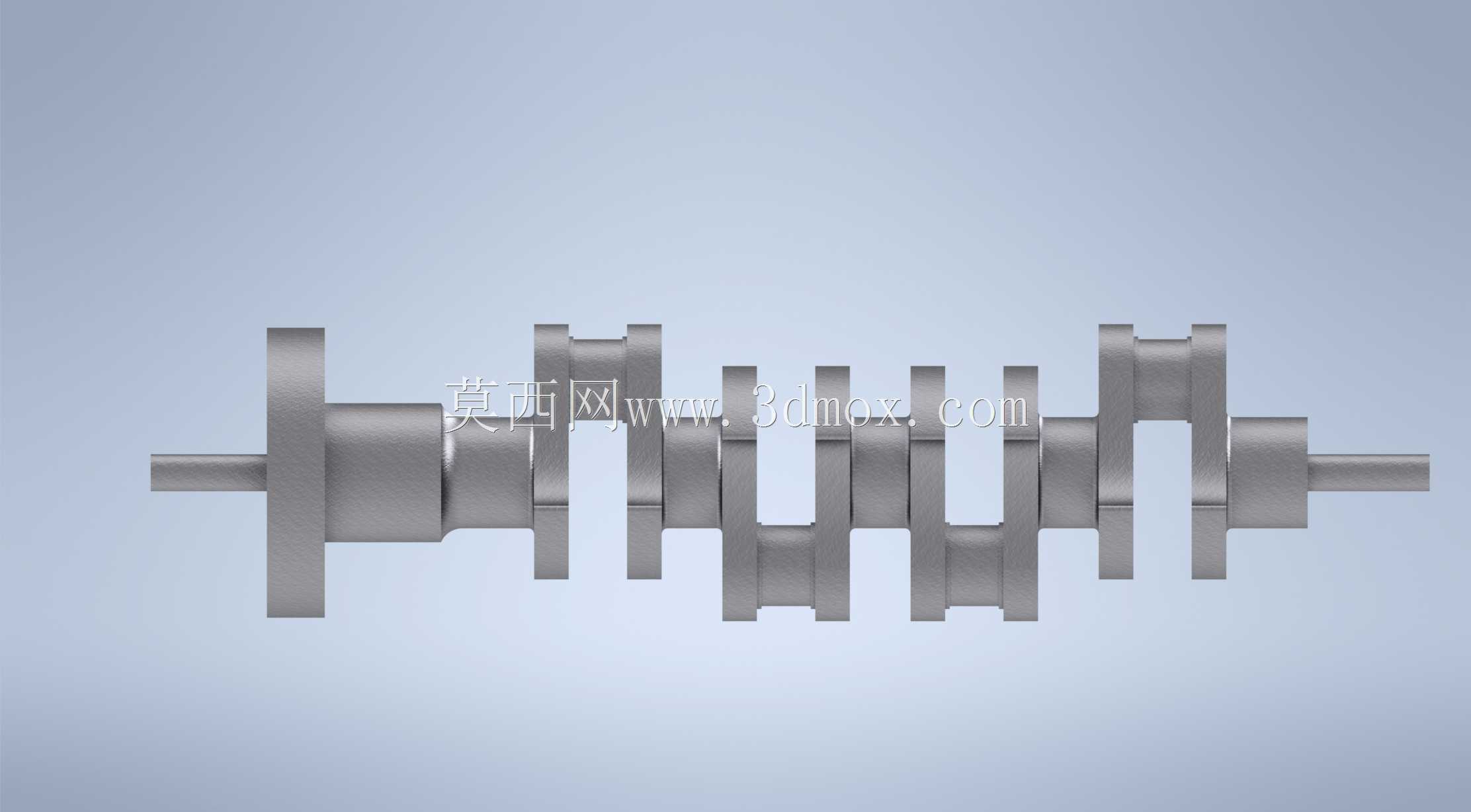

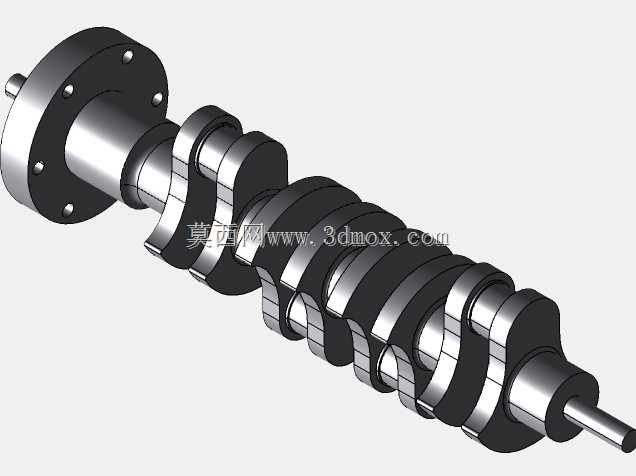

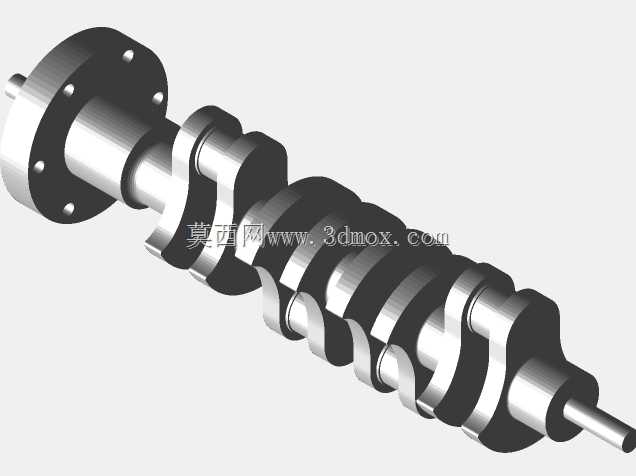

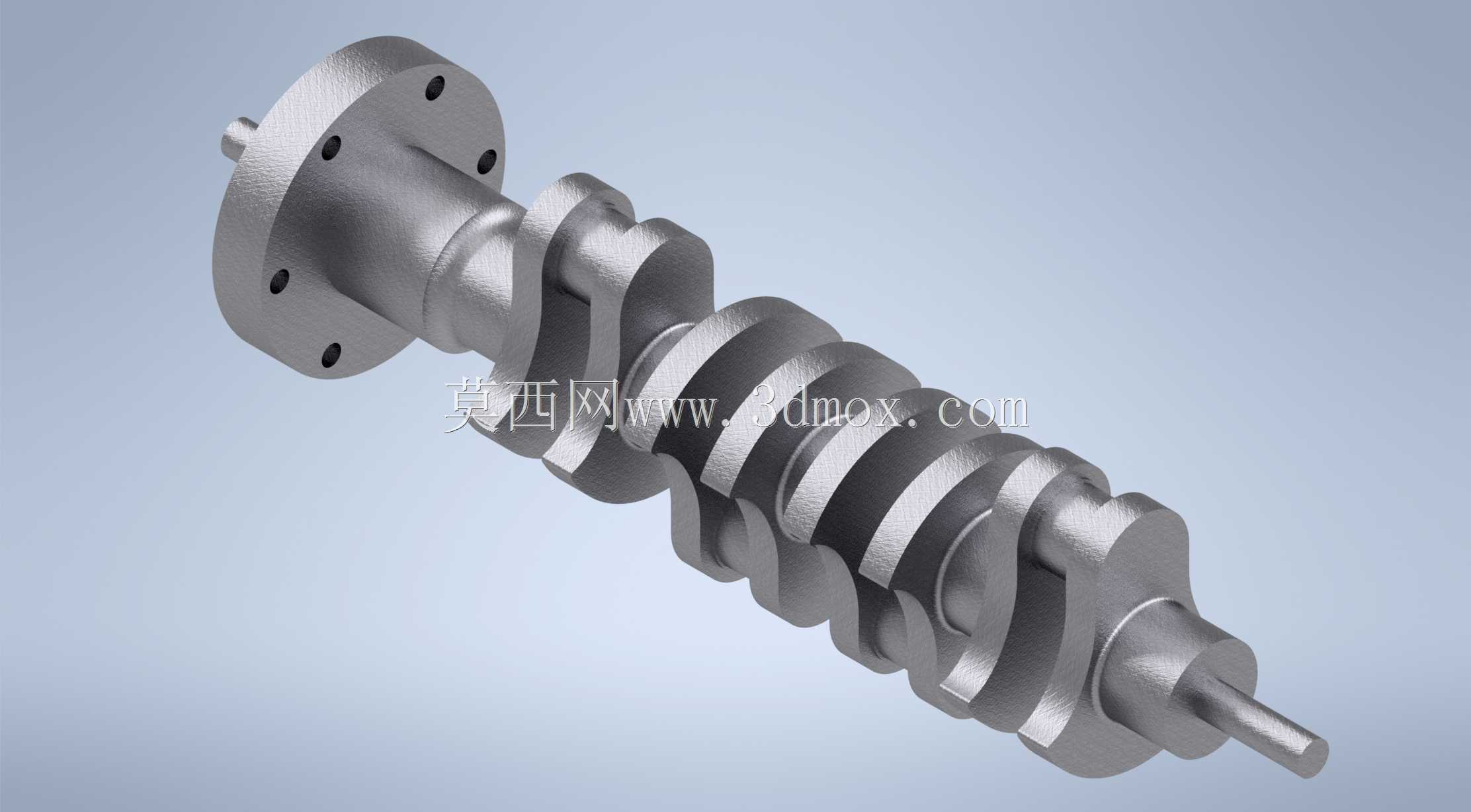

　　从结构设计思路来看，建模阶段首先匹配直列四缸的点火间隔角特性，四个曲柄销按照180度相位差依次排布，保证各缸做功冲程的扭矩输出连续性，避免动力输出出现过大的扭矩波动。曲轴一端设置带螺栓孔的法兰连接结构，用于和飞轮端定位连接，法兰端的螺栓孔位置度公差严格控制，保证飞轮装配后的同轴度，避免高速运转时出现端面跳动引发的整机振动。主轴颈部分按照全支撑结构设计，每两个曲柄之间都设置独立的主轴颈承载位，对应发动机缸体上的主轴承座安装位，安装时主轴颈与轴瓦配合间隙需要控制在合理范围，既保证润滑油膜的形成，又避免间隙过大引发的机油压力异常。

　　曲柄臂的过渡位置全部采用圆角过渡设计，避免应力集中引发的疲劳断裂，这部分结构在建模时严格匹配实际加工的圆角半径，因为交变载荷作用下，应力集中位置是曲轴疲劳失效的高发区域，圆角参数直接决定曲轴的疲劳寿命。曲柄销与连杆大头配合，表面需要满足较高的粗糙度要求，建模时保留了轴颈表面的高精度特征，对应实际加工中的磨削工序要求。曲轴另一端的轴头结构用于驱动正时系统、机油泵等附属部件，轴头的键槽位置、直径尺寸严格匹配前端附件的安装边界，避免装配时出现干涉。

　　从安装边界来看，整根曲轴的轴向尺寸完全对应直列四缸缸体的曲轴箱空间长度，各主轴颈的同轴度公差在建模时做了基准统一，所有轴颈的公共轴线为设计基准，保证装配后曲轴转动无卡滞。平衡块的结构与曲柄臂集成设计，每一组曲柄对应设置平衡块，用于抵消活塞连杆组往复运动产生的惯性力与曲轴旋转产生的离心力，建模时平衡块的质心位置经过反复校核，保证曲轴在额定转速区间内的动平衡量满足设计要求，减少整机运转时的振动传递。

　　在实际功能特性上，这款曲轴的油道设计采用斜向贯通结构，润滑油从主油道进入主轴颈后，通过内部斜油道输送到曲柄销位置，为连杆轴瓦提供持续的压力润滑，建模时完整还原了内部油道的走向与孔径，避免后续工艺分析时出现油道干涉或者通流面积不足的问题。曲轴的轴向定位设置在中间主轴颈位置，对应缸体上的止推片安装位，控制曲轴运转时的轴向窜动量在允许范围内，避免轴向力传递到变速箱或者前端附件引发部件损坏。

　　从工程应用的角度，这类直列四缸曲轴的三维模型可用于新机型开发阶段的结构校核、运动仿真分析，也可作为维修替换时的尺寸参照，建模时所有结构特征都对应实际量产零件的加工工艺，没有冗余的非加工特征，法兰端的定位销孔、轴头的螺纹孔等细节特征都完整保留，能够直接导入CAE软件进行有限元强度分析、模态分析，校核不同工况下的应力分布与变形量，也可用于装配仿真验证，检查曲轴与活塞连杆组、缸体、飞轮、前端轮系等周边部件的装配间隙，避免设计阶段出现干涉问题。
