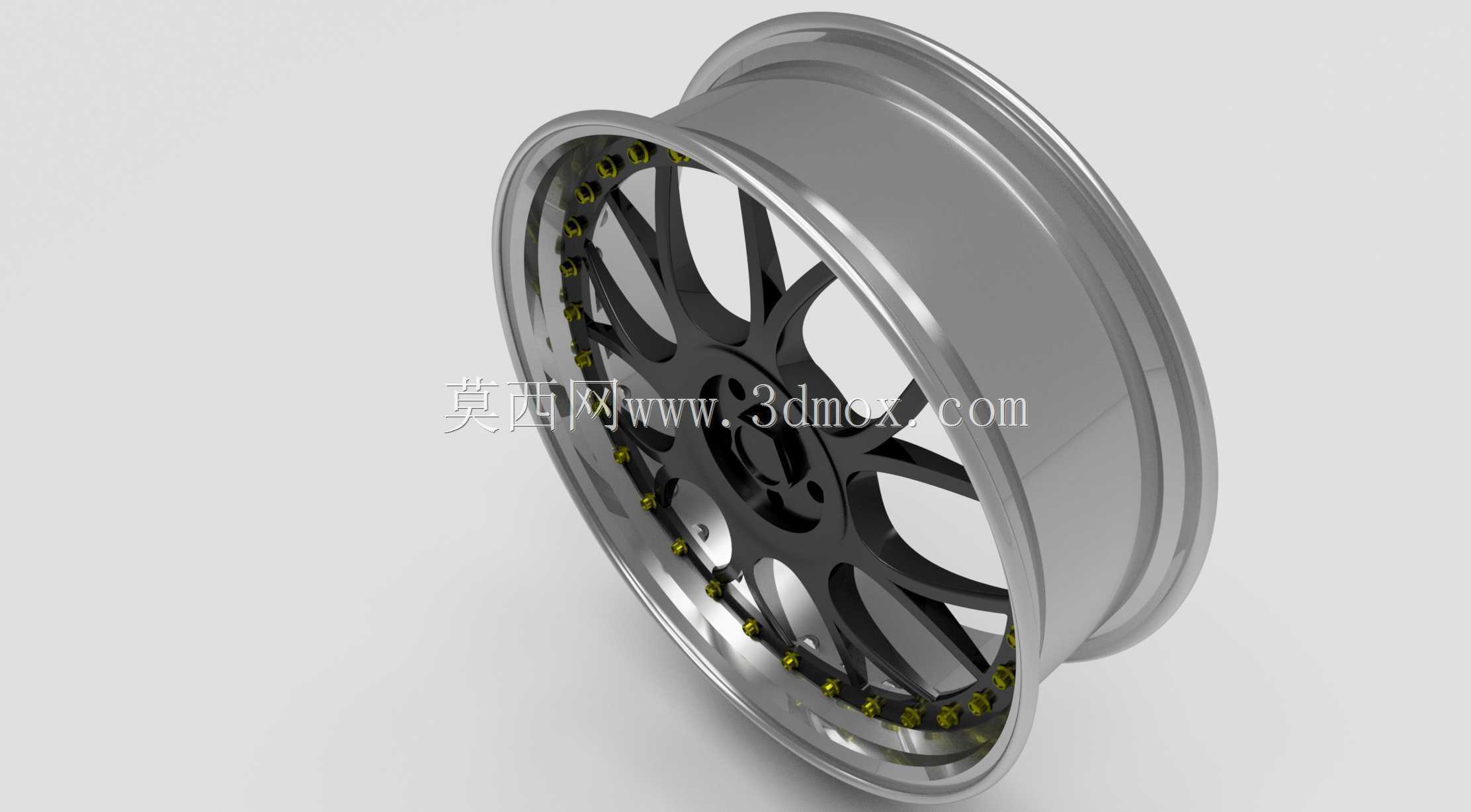

三片式改装汽车轮毂结构总成

　　这套三片式车轮结构，核心面向民用改装车、赛事竞技车辆的轮端装配场景，区别于传统一体铸造轮毂的结构逻辑，拆分后的三个独立构件可分别匹配不同材质、工艺的性能需求，在轮端轻量化、个性化改装、局部构件更换的场景下具备明显的结构优势。日常车辆行驶过程中，车轮作为直接承接路面载荷、传递驱动与制动力矩的核心部件，需要同时兼顾径向承载、侧向抗冲击、高速旋转动平衡的多重要求，三片式的拆分设计恰好能针对不同部位的受力特性做差异化的结构优化。

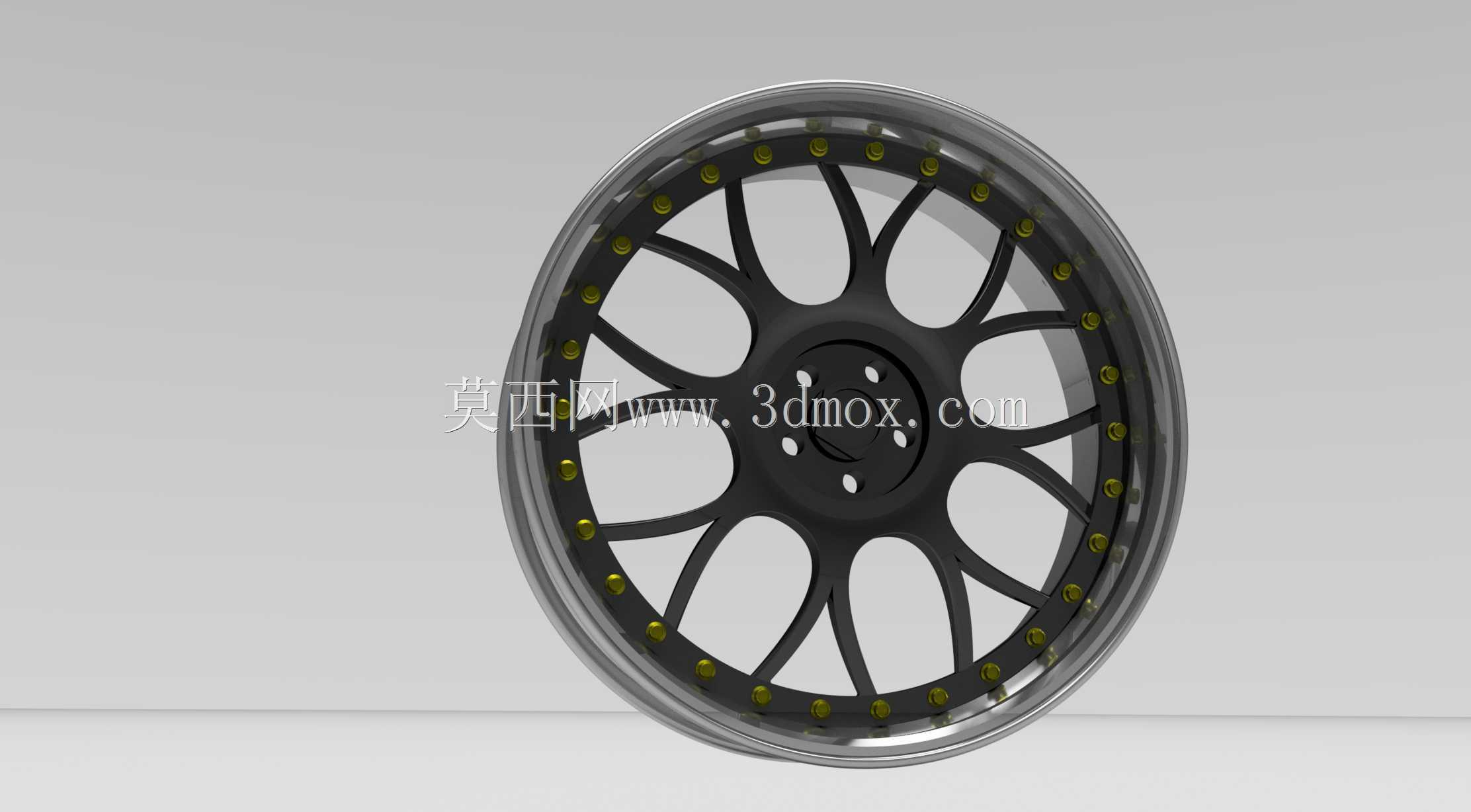

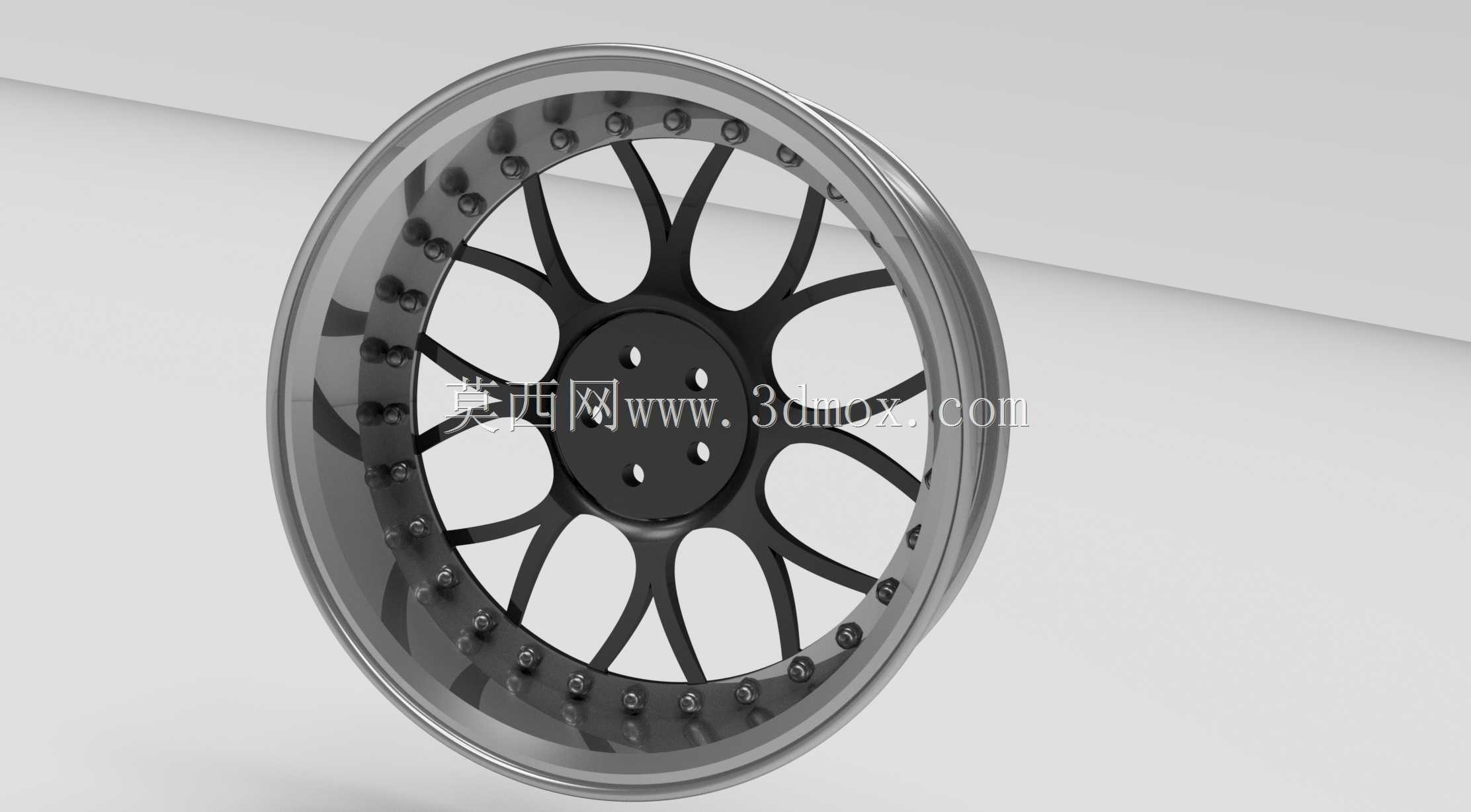

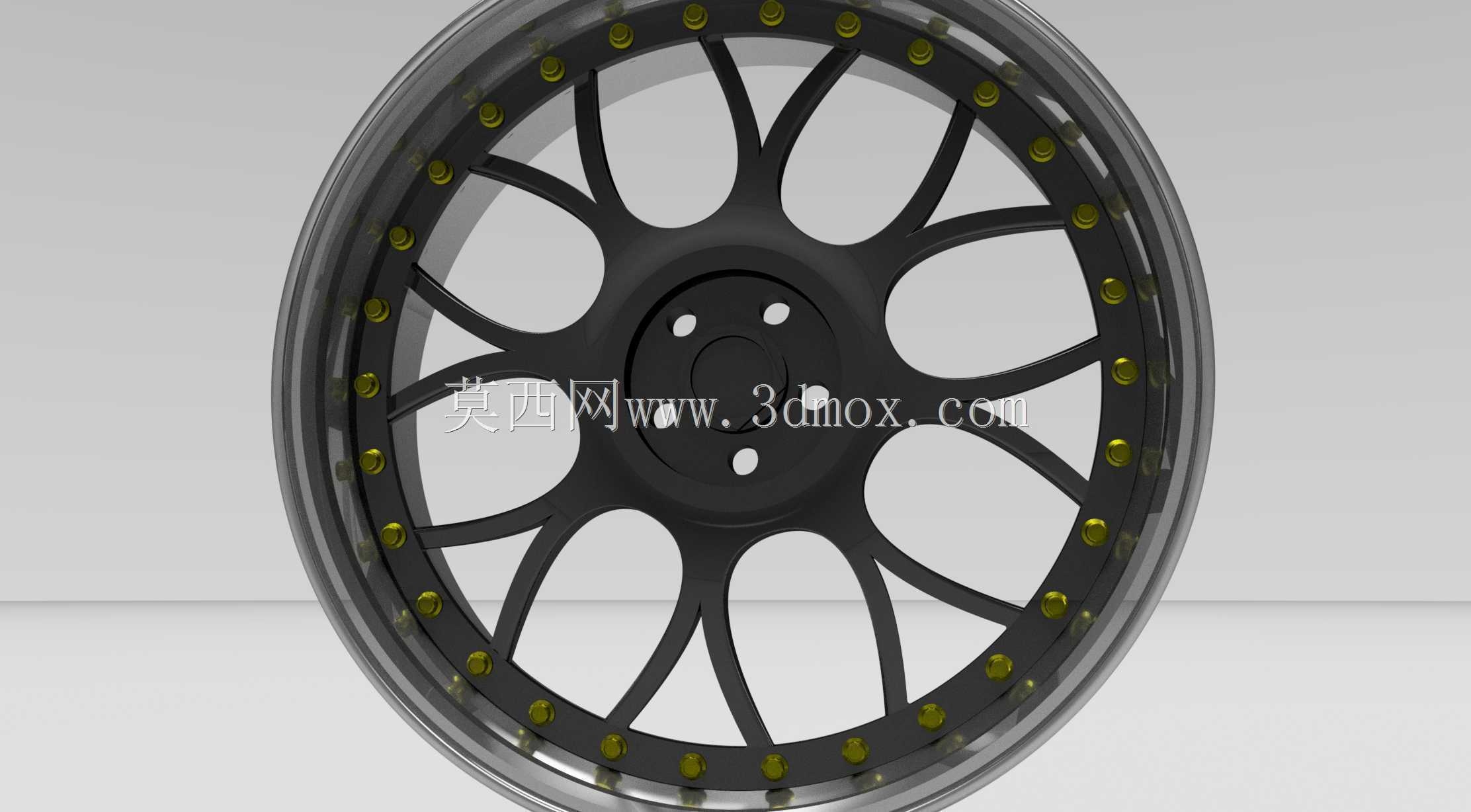

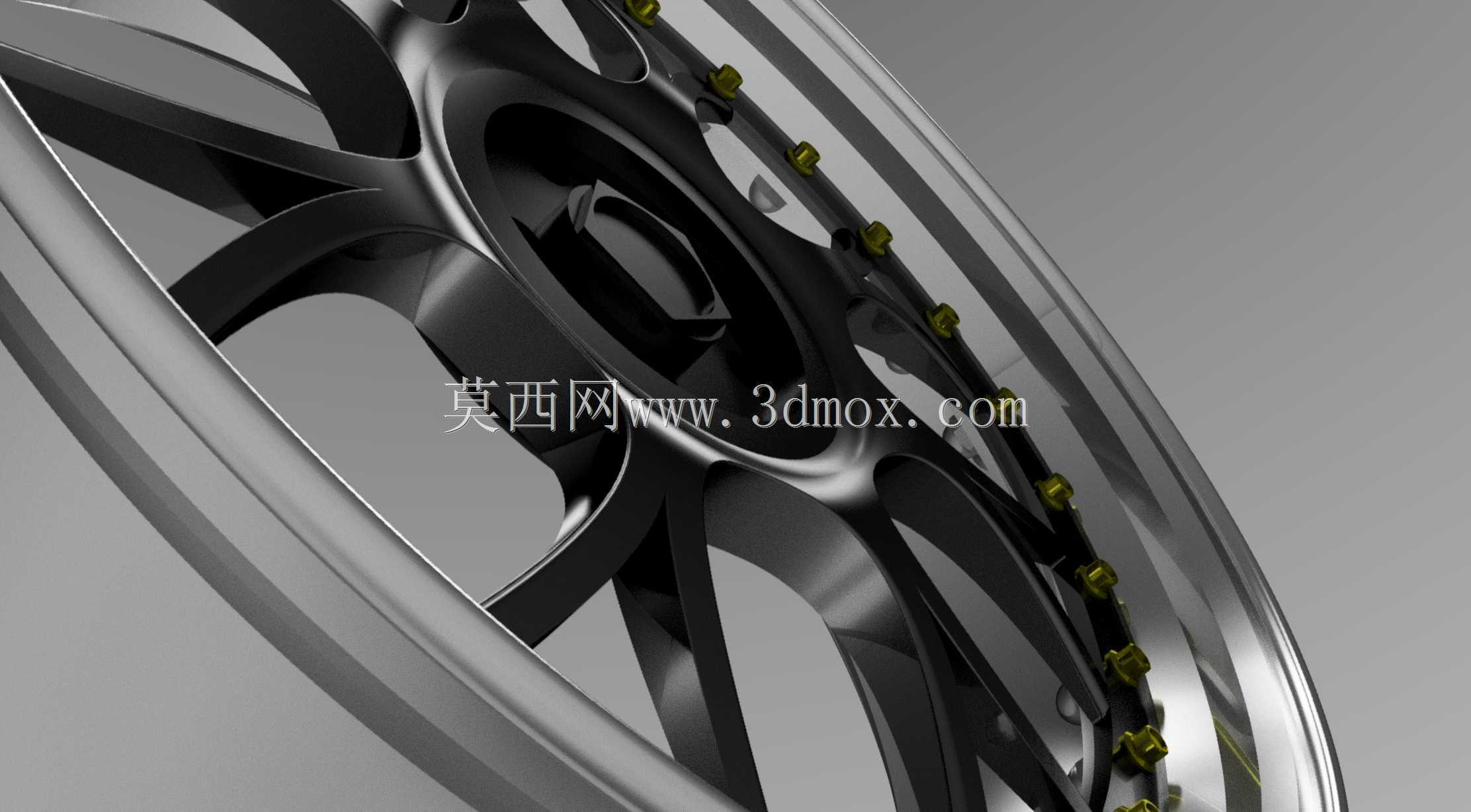

　　从结构拆分逻辑来看，整个总成分为外筒、内筒、中心锻件三个独立部分，没有集成螺栓螺母等标准紧固件，给后续选型适配留出了充足空间。其中中心锻件是整个轮毂的核心受力载体，也就是常说的轮辐安装基座，直接对接车辆的轮毂轴头安装面，PCD孔位、中心孔的尺寸边界需要严格匹配对应车型的轴头参数，安装面的平面度公差需要控制在0.05mm以内，避免高速行驶时出现轮端抖动。中心锻件采用多辐条镂空设计，辐条的走向顺着轮心向外呈放射状延伸，每根辐条的截面做了变厚度处理，靠近轮心位置厚度更大，承接轴头传递的扭矩，靠近轮辋位置逐渐收窄，在保证结构强度的前提下尽可能削减非受力区域的材料重量，同时辐条之间的镂空区域也能给刹车系统留出足够的散热空间，避免连续制动后热量堆积在轮腔内部影响制动性能。

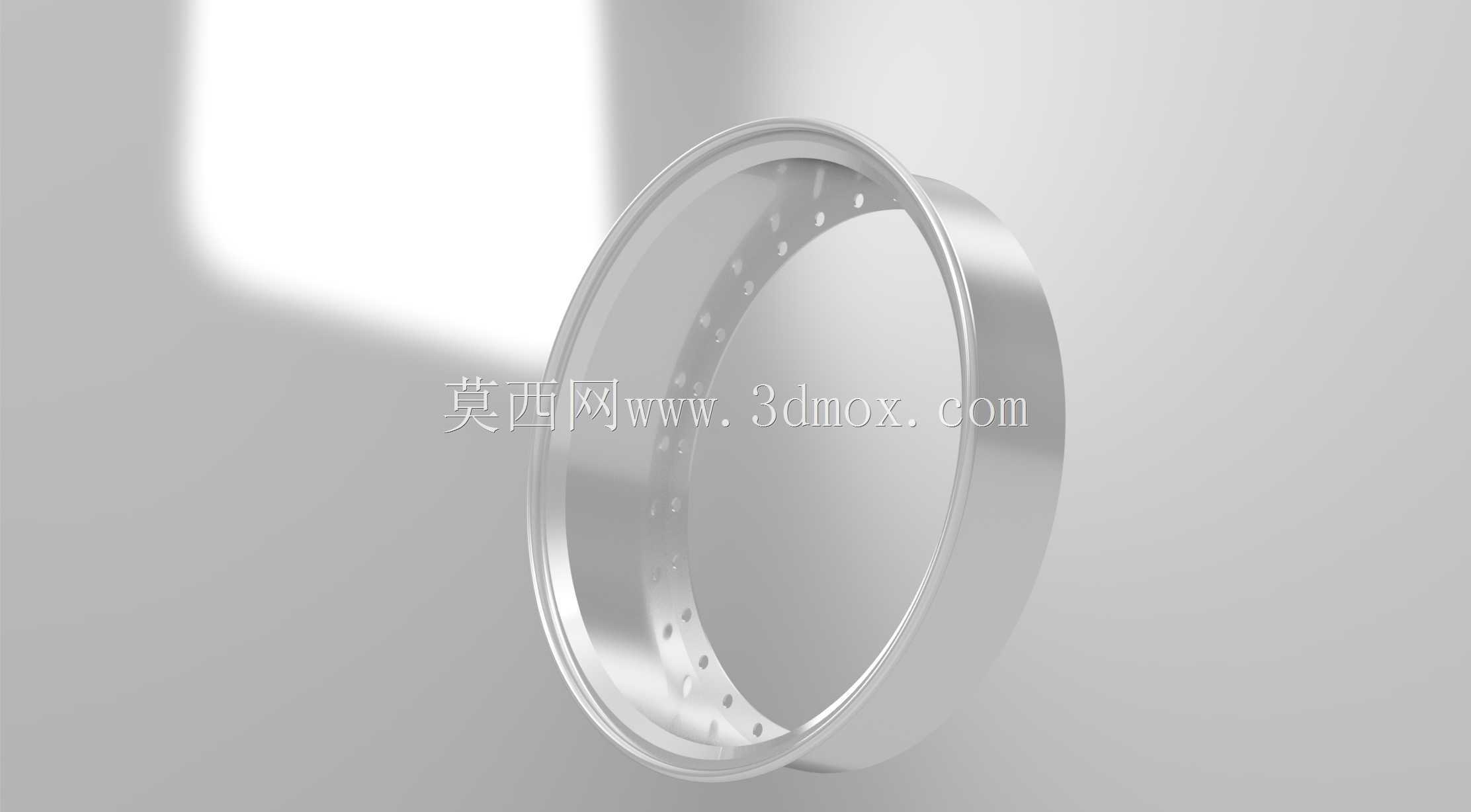

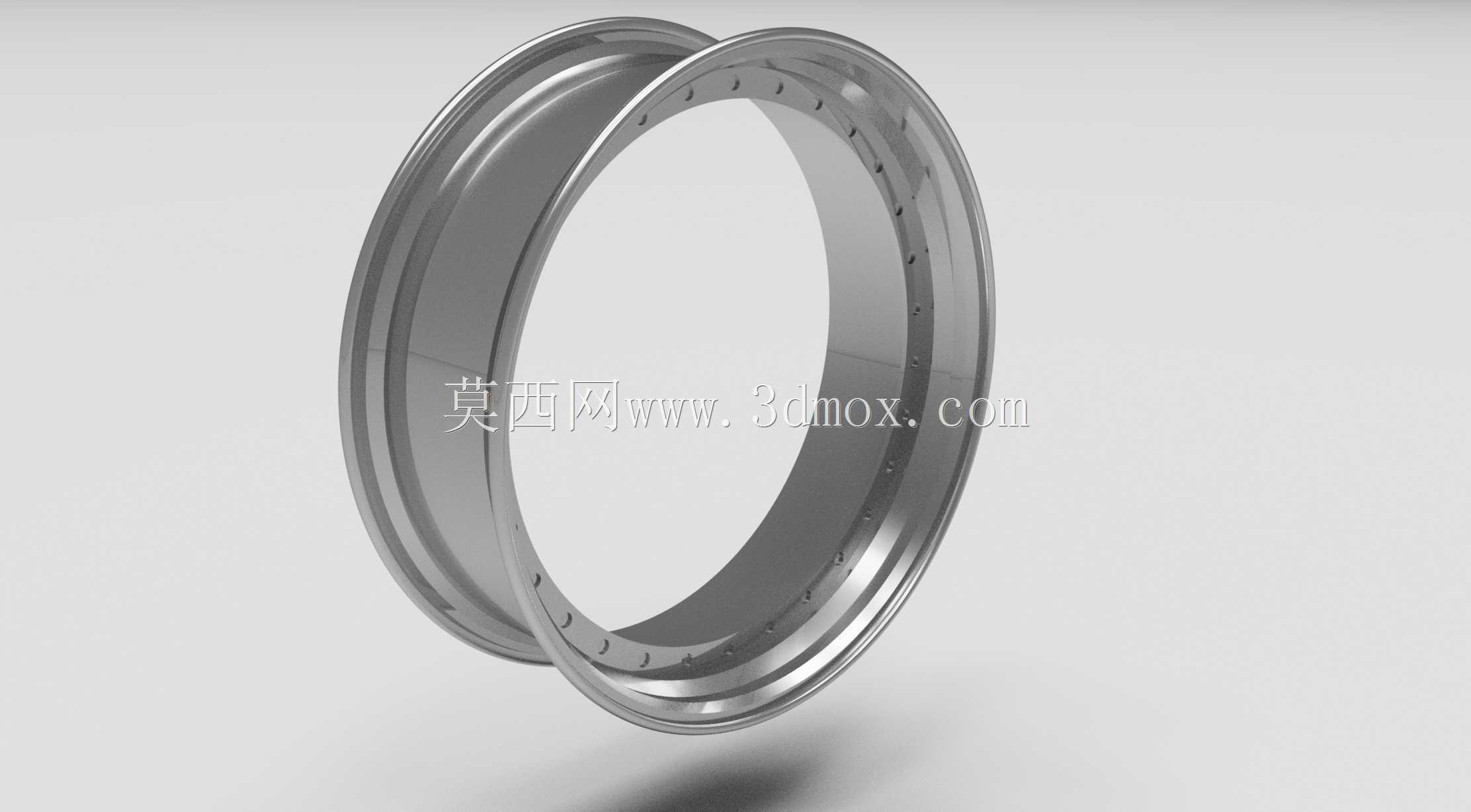

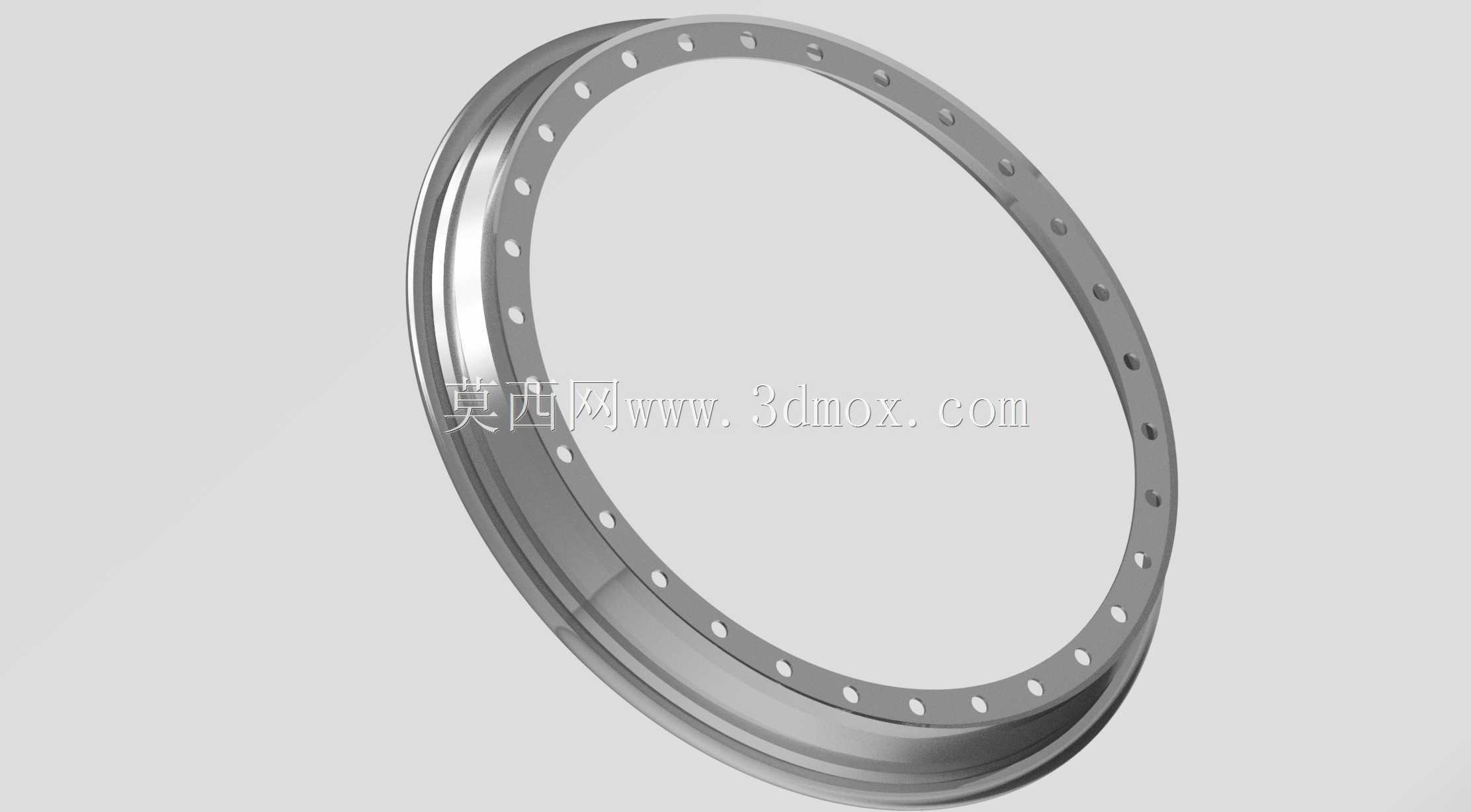

　　内外两个筒件组合构成完整的轮辋结构，也就是轮胎的安装基座，外筒对应轮胎的外侧唇边，内筒对应轮胎的内侧唇边，两者对接的端面通过一圈周向布置的安装孔位实现连接，后续装配时可通过高强度螺栓将内外筒与中心锻件的外缘锁紧，形成完整的刚性整体。轮辋的宽度、唇边的直径尺寸严格匹配对应规格的真空轮胎，胎圈座的角度、粗糙度都需要符合轮胎安装的行业标准，避免充气后出现漏气、胎圈移位的问题。这种拆分式的轮辋设计，在改装场景下可以根据需求搭配不同宽度、不同偏移量的内外筒组合，不用重新开模制作整个轮毂，就能实现不同ET值、不同J值的参数调整，适配不同宽度的轮胎、不同车型的轮拱间隙要求，大幅降低个性化定制的成本。

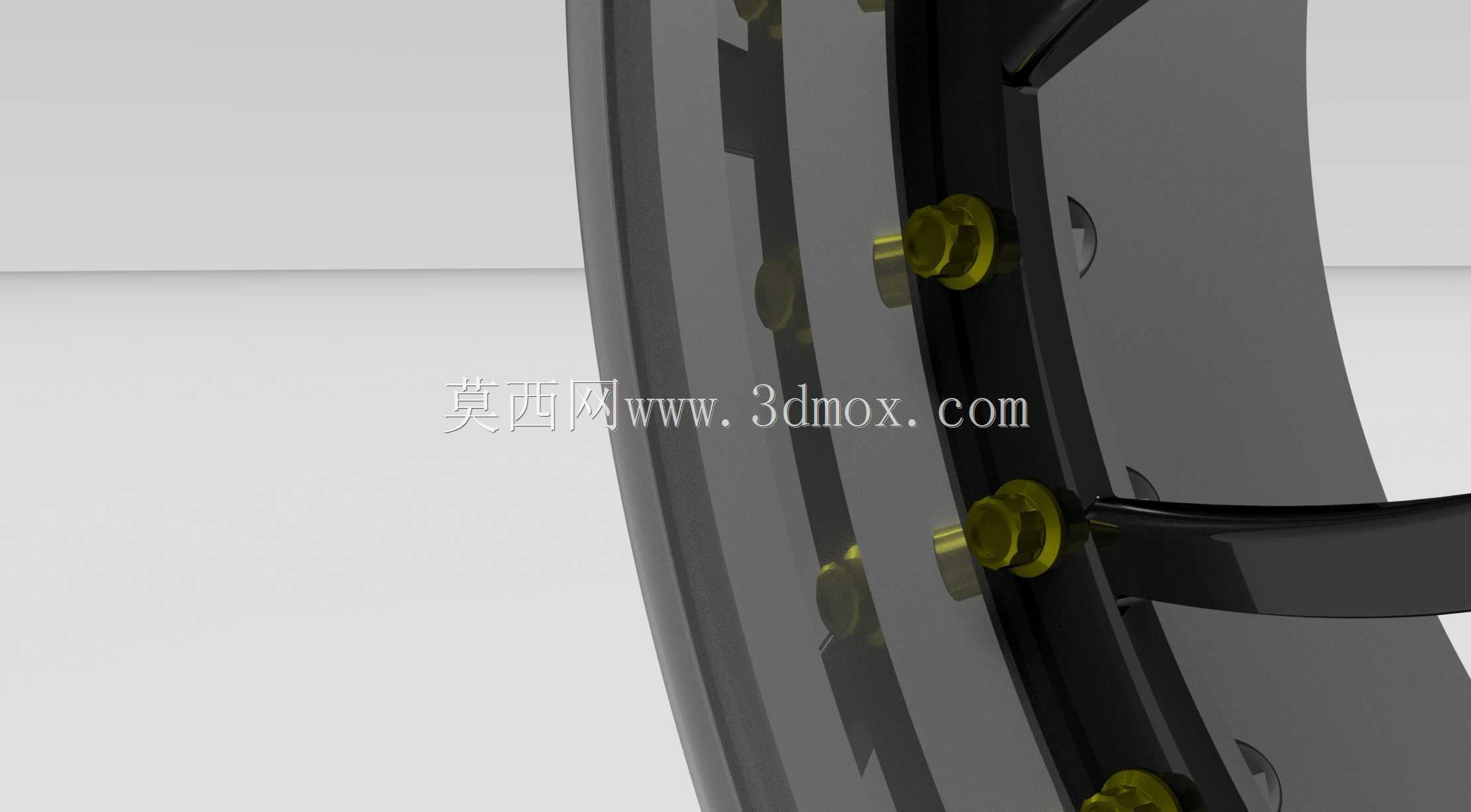

　　从安装边界来看，整个总成装配完成后，需要校核轮心到安装面的偏移量，避免轮毂突出轮拱或者与内侧避震、刹车卡钳发生运动干涉；轮辋内侧的空腔直径需要足够容纳对应尺寸的刹车卡钳与刹车盘，尤其是大尺寸多活塞卡钳的改装场景，需要提前预留至少3mm的安全间隙，避免转向或者悬架压缩时出现剐蹭。周向布置的连接紧固件需要采用等强度的高强度螺栓，按照对角顺序逐次拧紧到规定扭矩，保证三个构件之间的结合面压力均匀分布，避免高速旋转时因为结合面受力不均出现动平衡超差的问题。

　　在实际使用场景中，这种三片式结构相比一体轮毂，在出现局部磕碰损伤时，不需要整体更换整个轮毂，只需要更换受损的单个构件即可，比如外侧轮辋唇边出现路边石剐蹭变形，单独更换外筒就能恢复使用，维护成本更低。同时不同构件可以采用不同的表面处理工艺，中心锻件可以做哑光黑色的粉体涂装提升耐磨性能，内外筒的金属唇边可以做抛光处理提升外观质感，满足改装用户的个性化外观需求。结构设计过程中，需要重点校核三个构件结合面的密封性能，因为采用真空轮胎的结构，结合面之间需要加装密封胶圈，保证轮胎充气后的气密性，避免出现慢漏气的问题；同时要做整体的旋转疲劳测试、径向冲击测试，模拟车辆过坑、过减速带、高速连续行驶的工况，验证整个结构的疲劳强度，避免长期使用后出现连接松动、构件开裂的问题。
