1:3比例教学用汪克尔转子发动机结构

　　这套缩比转子动力结构，最初是为3D打印实操课程配套开发的演示载体，核心是还原汪克尔发动机的核心运动逻辑，让学习者能直观理解三角转子在型腔内的运转轨迹、气室容积变化的完整过程，不用拆解真机就能摸清这类动力装置的工作原理。从实际应用场景来看，这类缩比结构一方面可以作为职业院校、科创课程的实体教学具，配合三维建模课程讲解曲面建模、装配约束、运动仿真的实操要点，另一方面也能作为动力科普展品，放在工业展示场景中直观呈现转子发动机和传统往复式发动机的结构差异。

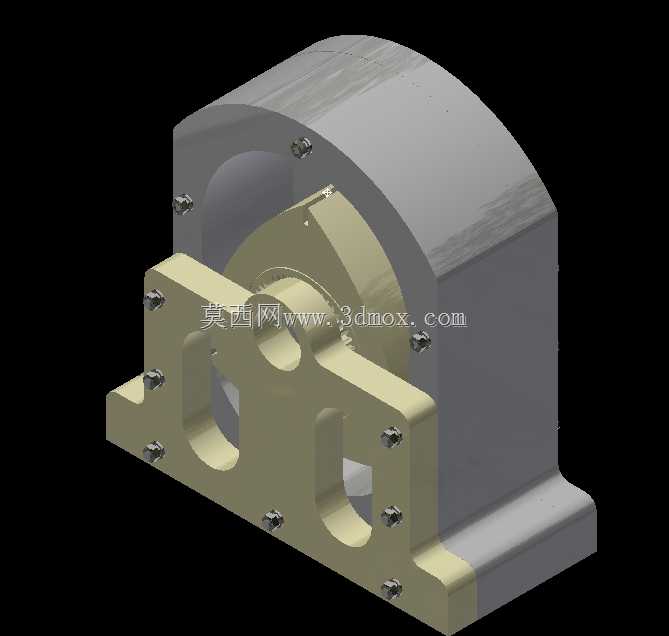

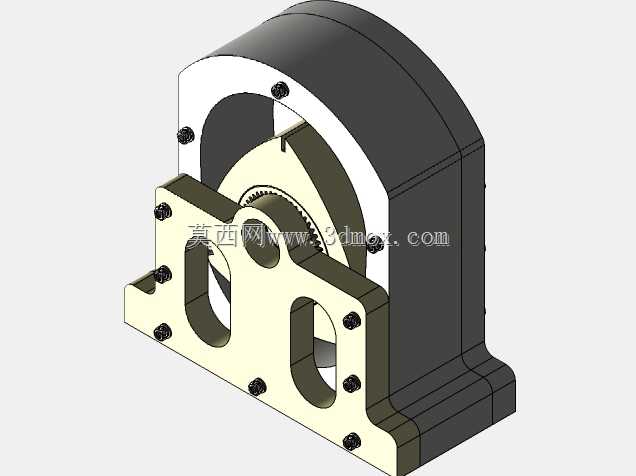

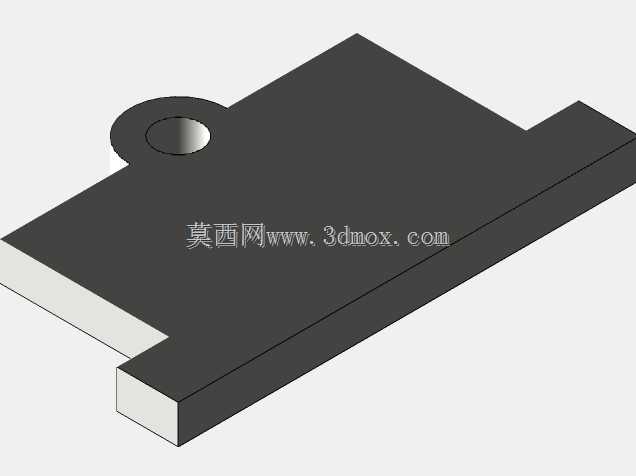

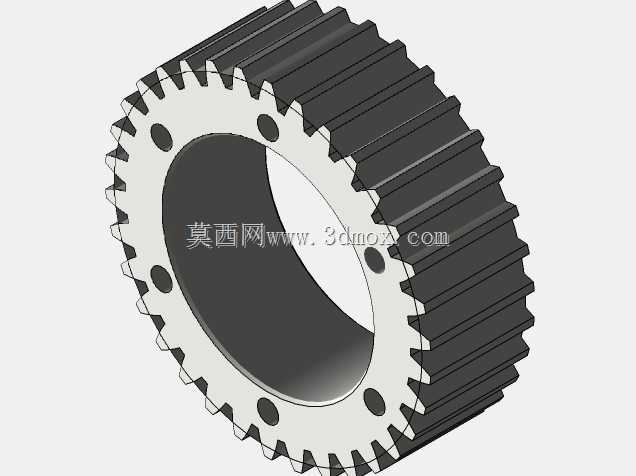

　　设计这套结构的时候，首先要解决的是缩比后的运动干涉问题——汪克尔发动机的核心是三角转子和 epitrochoid 型缸体型面的配合，1:3的缩放比例下，要保证转子的三个密封边在整个运转周期内都能和缸壁保持贴合，不能因为打印公差出现漏气、卡滞的问题，所以在建模阶段特意给密封槽、偏心轴的配合位置预留了0.2mm的公差带，适配FDM3D打印的层纹误差，不用二次打磨就能完成装配。整个结构拆分成了缸体、端盖、三角转子、偏心轴、固定螺栓几个独立模块，每个模块都做了安装定位止口，装配的时候不需要额外工装，对准螺栓孔就能完成拼接，新手也能在十分钟内完成整机组装。

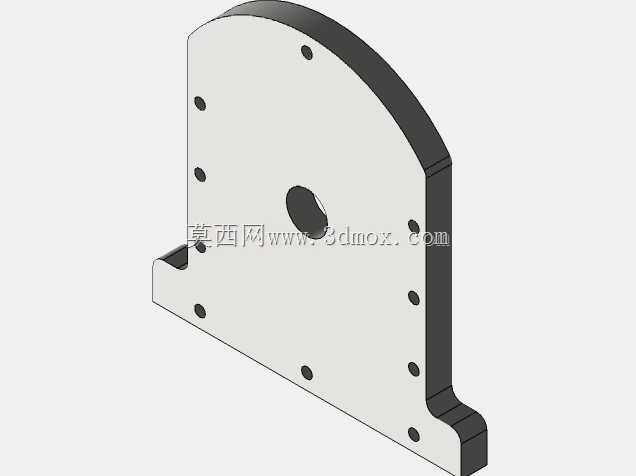

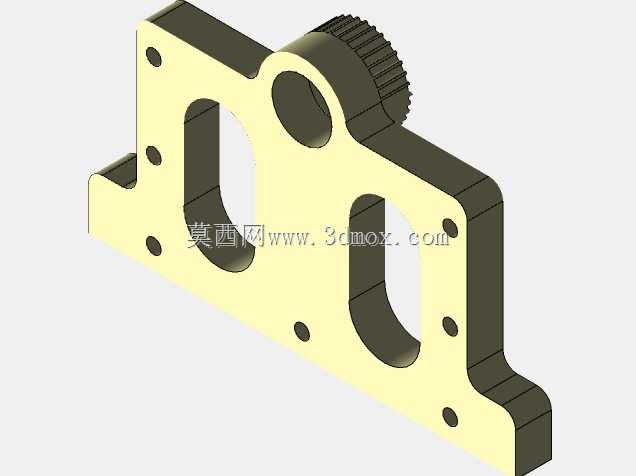

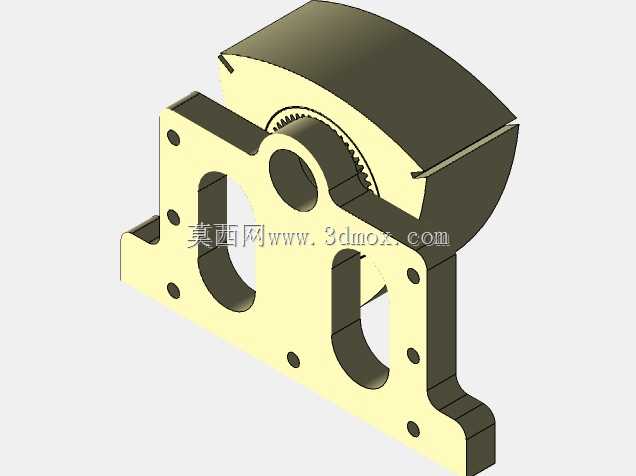

　　从安装边界来看，整套结构的整体轮廓适配常规200mm行程的FDM打印机成型仓，最大外形尺寸控制在180mm×150mm×120mm以内，不需要拆分打印就能一次性产出单个零件，缸体部分做了加厚的安装底座，底座上预留了四个M4的固定孔，可以直接固定在教学台架或者展示底座上，运转的时候不会出现晃动。端盖和缸体的连接采用内六角螺栓固定，螺栓孔做了沉头设计，装配后螺栓头不会突出端面，整体外观更整洁，也避免运转过程中剐蹭外界物体。

　　功能特性上，这套结构完整还原了汪克尔发动机的进排气、压缩、做功、排气四个行程的容积变化过程，转动偏心轴的时候，可以清晰看到三个独立气室的容积随转子角度变化的全过程，能直观演示转子发动机无往复运动、运转平顺的结构优势。和传统往复式发动机的模型相比，这套结构没有复杂的气门、连杆、曲轴组件，零件数量减少了近60%，更适合教学场景下的快速拆装演示，也能让学习者快速理解这类动力装置高功率密度的核心原因。

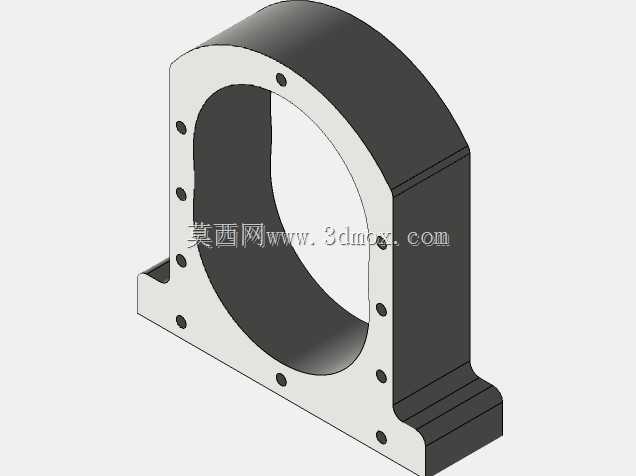

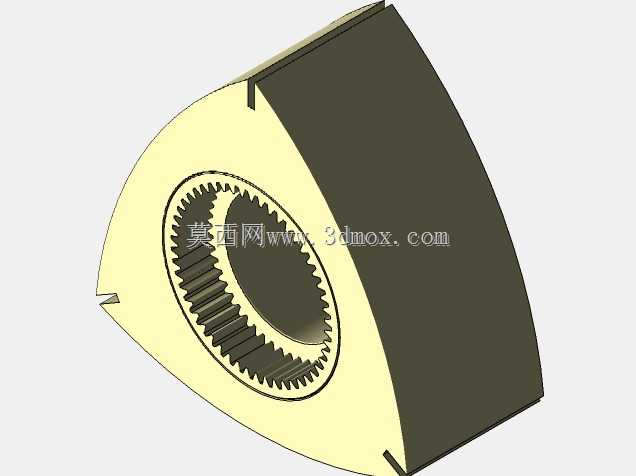

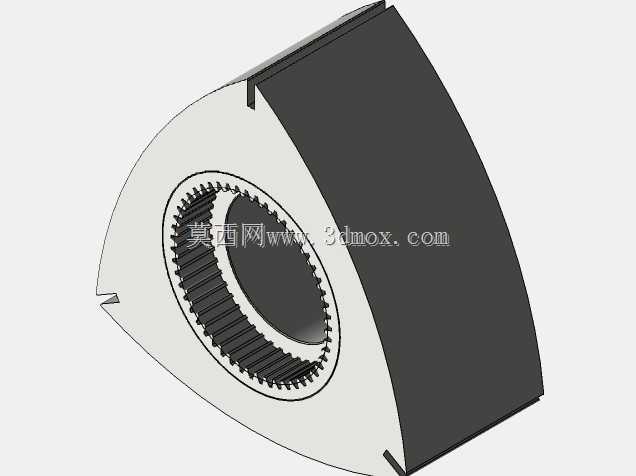

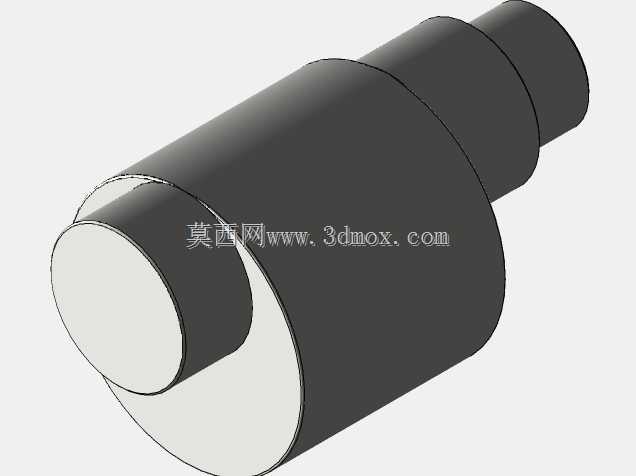

　　建模过程中，缸体型面采用参数化曲线生成，保证型线的精度符合转子运动的轨迹要求，不会出现型线偏差导致的转子卡滞问题；转子的三个密封边位置做了轻微的倒角处理，既减少了转动时的摩擦阻力，也能避免打印过程中出现的边缘毛刺影响装配。偏心轴的偏心距严格按照1:3的比例缩放，保证转子的运动轨迹和真机完全一致，转动的时候不会出现死点，手动拨动就能实现连续顺畅的运转。考虑到教学场景下的反复拆装需求，所有的螺纹孔都做了加厚的衬套设计，多次拆装也不会出现螺纹滑牙的问题，底座的安装孔位置做了加强筋处理，频繁搬动也不会出现底座断裂的情况。

　　实际使用中，这套结构既可以作为三维建模课程的进阶练习案例——学习者可以通过复刻这个模型，掌握参数化曲线建模、多零件装配约束、运动干涉检查的核心技能，也可以作为3D打印课程的实操案例，从模型切片、参数调整到打印后处理、整机组装形成完整的教学闭环，让学习者在实操过程中理解机械结构从设计到实物落地的全流程。和市面上常见的塑料拼装发动机模型不同，这套结构的所有配合尺寸都是按照实际工程公差设计的，不是简单的外形模仿，装配完成后可以实现连续顺畅的运转，能真正演示动力装置的工作原理，而不是只能做静态展示。
