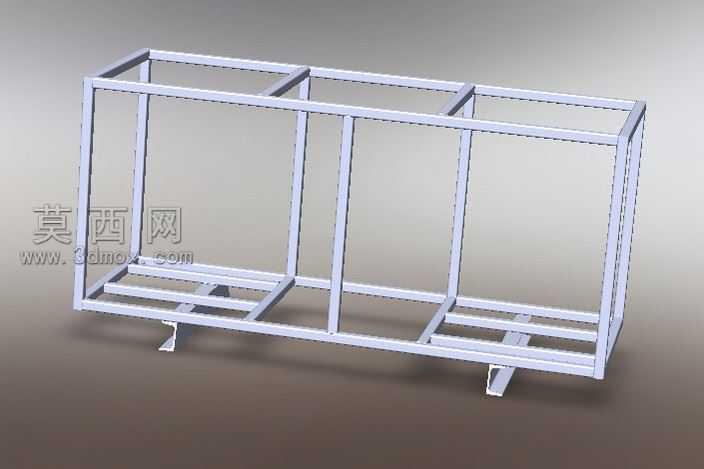

三格分隔式金属型材焊接机架框架

本作品为采用SolidWorks完成参数化建模的三格分隔式金属型材焊接机架框架，建模过程严格遵循机械结构设计的公差配合规范，首先通过基准面定位绘制底部支撑脚的截面草图，采用拉伸凸台命令生成带安装缺口的支撑脚结构，确保支撑脚与地面接触的平面具备足够的平面度公差要求。主体框架采用等截面方管型材作为基础构件，通过3D草图绘制整体框架的空间路径，利用焊件模块的结构构件命令自动生成方管的实体特征，针对框架的横向、纵向、竖向连接杆件的交接位置，采用剪裁延伸命令完成精准的型材切口处理，保证各杆件拼接处贴合紧密无错位，符合实际焊接加工的工艺要求。框架整体采用三等分竖向分隔设计，将内部容纳空间划分为三个独立的矩形腔体，可适配不同功能模块的安装需求，底部设置两道横向加强横梁，分别对应两个外侧腔体的底部区域，提升框架整体的抗扭、抗弯承载能力，避免框架在承重状态下出现形变。渲染阶段采用哑光银白金属材质模拟镀锌方管的表面质感，调整材质的粗糙度、反射率参数还原真实金属的漫反射效果，背景采用渐变灰色调突出框架的结构轮廓，通过三点布光设置主光源、辅助光源与轮廓光，清晰展现框架各杆件的连接关系与空间层次。设计过程中充分考虑机架的通用性与加工便利性，所有型材采用统一规格的标准方管，减少加工过程中的材料裁切规格，降低生产制造成本，各连接节点的设计预留了足够的焊接操作空间，同时在框架的顶面、底面杆件上预设了安装孔位的定位基准，方便后续安装面板、内部功能组件以及底部调平脚轮，整体结构受力分布均匀，可作为工业设备、储物柜体、工作台的基础支撑框架使用，结构简洁稳固，具备良好的拓展适配性。
