带法兰盘花键传动轴三维结构设计

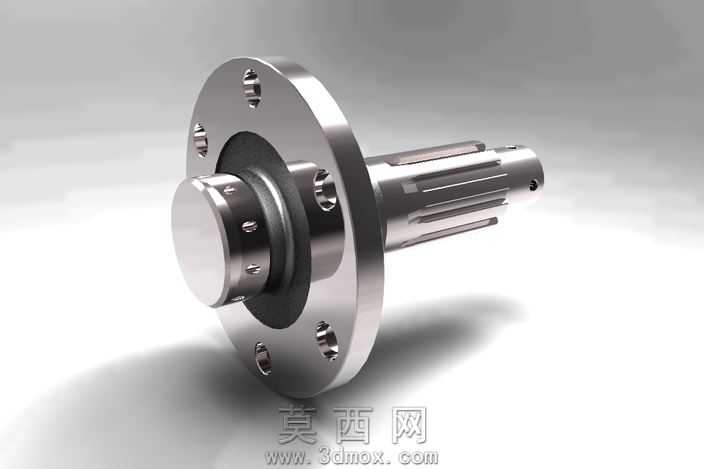

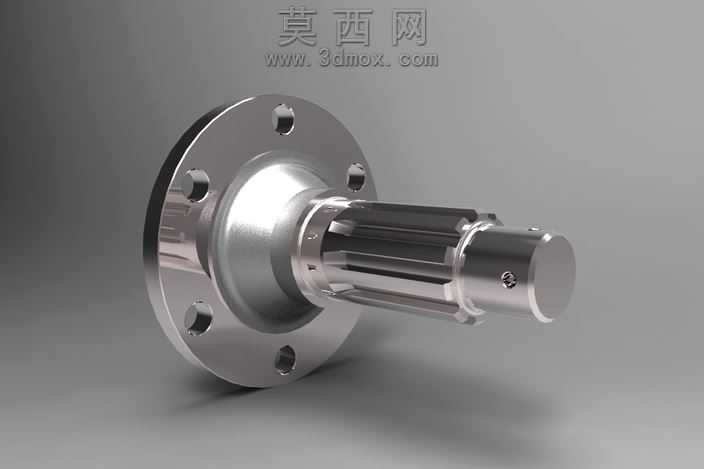

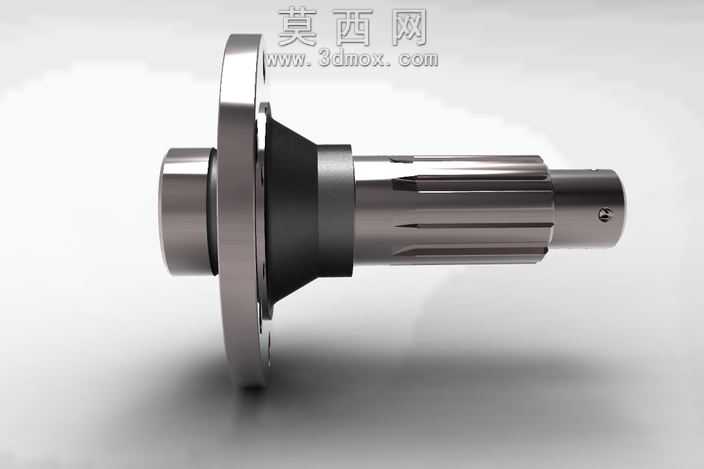

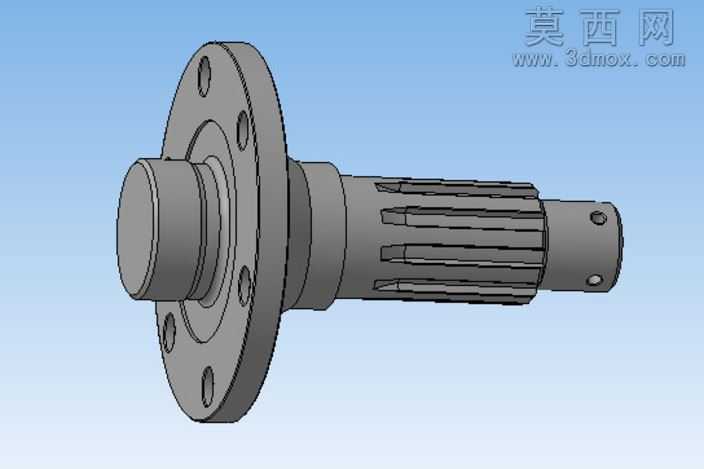

本作品为带法兰盘的花键传动轴三维建模作品，建模过程中严格遵循机械轴类零件的设计规范，从结构合理性、加工工艺性、装配适配性多个维度完成整体设计。建模初期先梳理轴类零件的功能逻辑：该轴一端为带安装孔的法兰盘结构，用于实现轴向定位与端面连接固定，法兰盘上均匀分布的螺栓过孔按照圆周均布逻辑设计，保证连接受力均匀；法兰盘与轴身衔接处设计有退刀槽与轴肩结构，既满足加工时的退刀工艺要求，也能为装配的轴承、密封件提供精准的定位基准。轴身中段为阶梯轴结构，不同直径的轴段分别对应轴承安装位、隔套定位位，各轴段之间的过渡圆角按照应力集中系数要求设计，避免轴件工作时在变径处出现应力断裂风险。轴的另一端为矩形花键结构，花键的齿形、齿距、大径小径尺寸均按照通用传动花键标准设计，保证花键副的配合精度，可实现大扭矩的平稳传递，花键末端还设计有径向销孔，用于装配轴向锁紧件，防止传动过程中配合件出现轴向窜动。建模过程中采用参数化建模方式，各轴段直径、长度、法兰盘厚度、花键参数均设置为可调整参数，方便后续根据不同的传动工况修改尺寸。材质渲染上模拟常用的40Cr调质钢材质感，表面呈现均匀的金属哑光效果，加工面与非加工面的质感做了区分，法兰盘端面、轴颈配合面、花键齿面设置为精加工的细腻金属质感，其余非配合面设置为粗加工的质感，还原真实轴类零件的加工状态。结构设计上充分考虑零件的加工可行性，所有特征均适配常规车削、铣削、磨削加工工艺，不存在无法加工的倒扣或特殊结构，各倒角、圆角尺寸均符合机械设计手册的规范要求，既避免锐边划伤装配人员，也能提升零件的热处理工艺性，减少淬火时的应力开裂风险。整体模型结构完整，尺寸逻辑清晰，可直接用于传动机构的虚拟装配、运动仿真，也可作为机械专业轴类零件设计的教学参考案例，帮助学习者理解阶梯轴、法兰连接、花键传动的结构设计要点。
