TP65E泵用弯头管接头结构设计

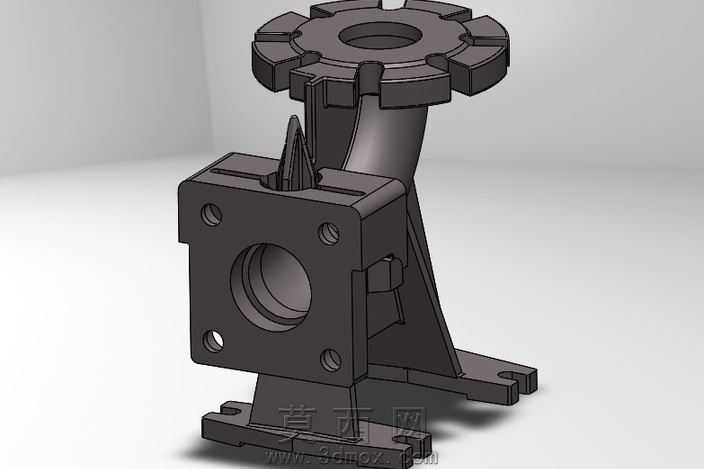

本作品为TP65E泵配套弯头管接头的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，从基础草图绘制开始，先分别绘制法兰安装端面、弯管流道主体、底部支撑脚、顶部连接法兰盘的截面轮廓，通过拉伸、切除、扫描、放样等基础特征命令搭建主体框架，再对安装孔位、定位凸台、加强筋结构进行细节特征补充，所有特征均保留完整参数关联，可根据实际管路通径、安装尺寸需求快速调整对应参数，适配不同规格的泵体连接场景。材质渲染阶段针对工业金属铸件的质感进行调试，主体采用哑光铸铁材质，调整材质的粗糙度、金属度参数还原铸件表面细微的颗粒质感，对安装孔内壁、法兰密封面单独赋予轻微抛光的金属材质，区分加工面与非加工面的视觉差异；场景布光采用三点布光法，主光源从侧上方打亮接头主体结构，辅光源补全暗部细节避免结构阴影死黑，顶光勾勒顶部法兰的轮廓边缘，最终渲染图清晰呈现接头的所有结构细节，无过曝或暗部缺失问题。结构设计上，该弯头管接头采用90度弯转流道设计，实现泵体出口与侧向管路的转向连接，侧方方形法兰设置四个均布安装孔，可通过螺栓与泵体出口端紧密贴合，法兰端面预留密封槽位可加装密封垫圈保障流体输送过程的密封性；顶部采用带缺口的花边形法兰盘，既可以减轻接头整体重量，又能在与上端管路连接时提供卡位受力点，方便安装时的紧固操作；弯管主体与侧方法兰、底部支撑脚之间设置三角形加强筋，提升接头整体的结构强度，避免流体压力冲击或安装受力时出现结构变形；底部设置两个带安装孔的支撑脚，可将接头整体固定在安装基座上，降低管路连接部位的受力负荷，延长接头使用寿命。设计过程中充分考虑流体管路的通径流畅性，弯管内部流道采用圆弧过渡设计，避免直角转折造成的流体阻力增大、湍流异响等问题，所有外部棱边均做小圆角倒角处理，既避免加工后锐边划手，也能降低应力集中系数，提升接头的承压能力。
