载货卡车R22.5规格钢制轮毂三维设计

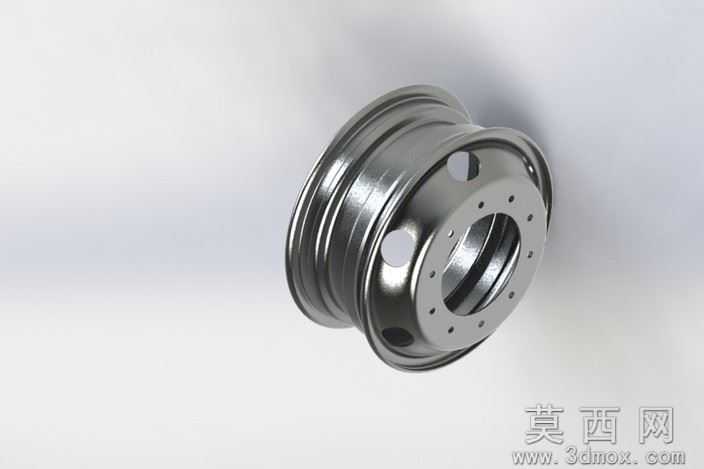

本模型为载货卡车配套的R22.5规格钢制轮毂，采用SolidWorks完成全参数化三维建模，建模过程严格遵循商用车钢制轮辋的行业尺寸规范，还原了量产轮毂的全部结构细节。建模阶段先以旋转凸台特征构建轮辋的主体回转轮廓，精准还原轮辋上用于配合轮胎的多道环形槽结构，包括胎圈座、轮缘、沟槽的过渡圆角与斜度参数，保证轮胎装配的贴合度；后续通过拉伸切除、圆周阵列特征完成轮辐部分的建模，均匀分布的螺栓安装孔、散热减重孔均按照实车装配的孔位间距、孔径尺寸进行绘制，孔位边缘的倒角、轮辐与轮辋连接位置的焊接过渡结构也做了精细化还原，避免模型出现尖锐棱角与结构失真的问题。材质渲染阶段为模型赋予了高强度合金钢的金属材质，调整金属粗糙度参数模拟钢制轮毂经冲压、焊接、表面处理后的哑光金属质感，通过环境光遮蔽效果凸显轮辋环形槽、安装孔位的结构层次，渲染视角选取斜向45度展示角度，可同时呈现轮辋的侧面轮廓与轮辐的安装面结构，清晰展现轮毂的整体形态。设计过程中重点考量了载重工况下的结构合理性，轮辐与轮辋的连接位置做了加厚处理，安装孔周边的凸台结构还原了实车提升连接强度的设计，散热孔的排布兼顾减重效果与轮辐的结构强度，避免应力集中问题；轮辋的各段直径、槽深参数均匹配R22.5规格载重轮胎的装配要求，可用于商用车底盘结构教学、车轮装配模拟、载重工况有限元分析等场景，模型结构完整无破面，各特征参数可编辑调整，能够适配不同规格轮毂的改型设计需求。
