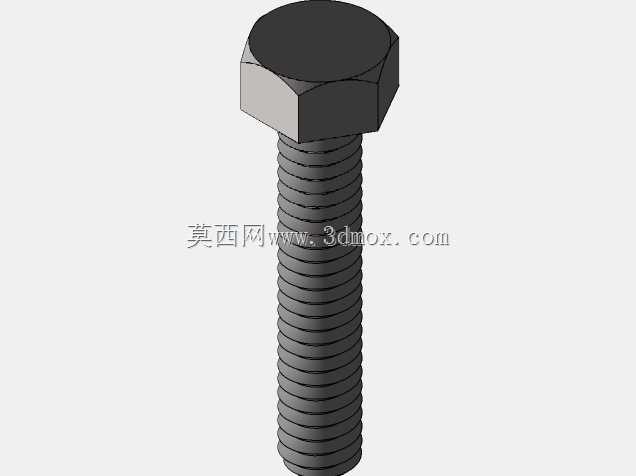

CA6140车床用外六角全螺纹紧固螺栓

　　在普通卧式车床的装配与日常运维环节，紧固件的选型合理性直接决定了整机运行的可靠性，尤其是CA6140这类通用型卧式车床，其进给箱、溜板箱、挂轮架等多个部件的壳体拼接、附属件固定场景中，全螺纹外六角螺栓是应用频次极高的一类连接件。这类螺栓的设计核心是适配车床内部紧凑的安装空间，全螺纹的结构形式意味着螺杆全程都具备啮合能力，不需要区分光杆段与螺纹段，在被连接件总厚度存在小幅公差波动的场景下，不需要额外调整螺栓的旋入深度，只要配套对应规格的六角螺母或者机体上的预制螺纹孔，就能完成可靠锁紧，对于车床装配线的批量作业来说，能大幅降低物料分拣的复杂度，工人不需要根据不同的连接厚度匹配不同螺纹长度的螺栓，只要公称直径与螺距匹配，就能直接取用。

　　从结构设计逻辑来看，外六角的头部形式是经过长期工业验证的成熟方案，六角形的头部可以适配普通开口扳手、活动扳手、套筒扳手等多种通用工装，在车床内部狭窄的安装空间里，哪怕操作空间只允许扳手转动30度，也能通过换位完成螺栓的拧紧与拆卸，相比内六角、十字槽等头部形式，外六角的受力接触面积更大，拧紧过程中不容易出现打滑、头部崩损的问题，对于需要反复拆装维护的车床部件来说，这种头部形式的耐用性优势十分明显。螺纹部分采用的是普通公制粗牙螺纹，牙型角60度，这种螺纹的自锁性能满足车床常规振动工况下的防松需求，不需要额外增加特殊的防松结构就能保持锁紧状态，当然在主轴箱附近振动幅值较大的安装位置，还是可以配合弹簧垫圈或者螺纹胶使用，

　　进一步提升连接可靠性。从安装边界来看，这类螺栓的头部对边宽度、头部厚度都严格遵循通用紧固件的尺寸规范，设计安装孔位的时候，只要在被连接件上开出对应公称直径的通孔，在头部贴合面预留出足够的扳手操作空间即可，不需要为螺栓头部设计特殊的沉孔结构，当然如果有外观平齐的需求，也可以按照头部尺寸加工对应深度的沉孔，让螺栓头部完全埋入被连接件表面，避免突出的头部勾挂切屑或者布线。在车床的实际运行场景中，这类螺栓需要承受的载荷主要是静态的压紧力，以及车床运转过程中齿轮传动、主轴旋转带来的小幅交变振动载荷，全螺纹的结构让螺杆的应力分布更加均匀，不会出现光杆与螺纹衔接处的应力集中问题，长期使用下不容易出现疲劳断裂的情况。

　　很多刚接触机床装配的设计人员容易忽略紧固件的细节选型，觉得只要螺纹直径匹配就能用，实际上全螺纹螺栓和半螺纹螺栓的应用场景有明确区分，半螺纹螺栓的光杆部分可以起到定位销的作用，适合需要精准定位的连接场景，而全螺纹螺栓更适合被连接件厚度变化大、不需要径向定位的紧固场景，CA6140车床的外罩壳、走线架、冷却管路固定支架这类附属部件的连接，正好符合全螺纹螺栓的适用场景，既可以满足不同厚度支架的连接需求，又能降低备件储备的品类数量，后期运维的时候替换也十分方便，随便一个五金供应渠道都能找到同规格的标准件，不需要定制特殊规格的紧固件。从建模角度来说，这类标准紧固件的建模重点在于螺纹部分的细节还原，如果是用于装配干涉检查的三维模型，不需要还原真实的螺纹牙型，采用装饰螺纹线就能满足装配仿真的需求，能大幅降低模型的文件体量，提升整机装配的运行流畅度；如果是用于生产指导或者展示类的模型，就需要准确还原螺纹的牙型、螺距、头部倒角等细节，确保模型和实物的尺寸完全一致，避免后续出工程图的时候出现尺寸偏差。另外螺栓头部的倒角设计也不是随意添加的，头部端部的45度倒角既可以去除冲压或者锻造成型过程中产生的飞边毛刺，避免安装的时候割伤操作人员，也能让螺栓更容易穿入安装孔，起到导向对中的作用，螺杆末端的倒角也是同理，在旋入螺母或者螺纹孔的时候，能快速对准螺纹起始位置，不会出现错牙、卡滞的问题。
