喷嘴配套环形网状分离垫圈结构

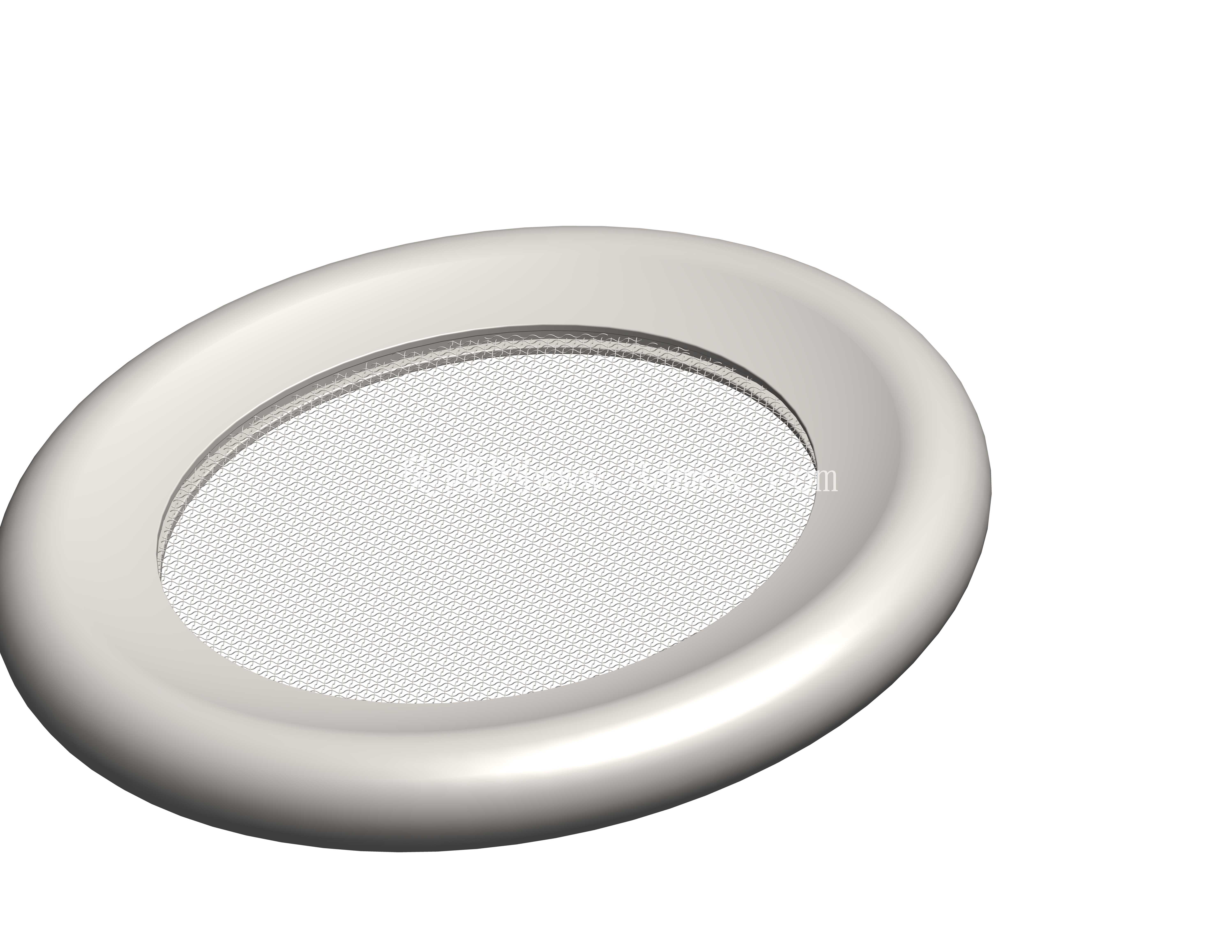

该环形网状垫圈属于喷嘴前端配套的分离类功能零件，核心作用是在流体喷射通路中拦截、分离混合介质里的固态污垢与水流，避免大颗粒杂质直接进入喷嘴内腔造成喷孔堵塞、射流偏斜或者内壁异常磨损。在高压清洗、喷淋预处理、工业冲洗工位的实际运维场景里，供水回路往往会裹挟管路锈蚀碎屑、待清洗工件脱落的垢层颗粒、环境中混入的泥沙杂质，这类杂质如果随高压流体直接冲向喷嘴极小的喷孔，轻则让喷射扇面变形、清洗覆盖区域出现盲区，重则直接卡死喷孔，导致整组喷淋系统压力骤升、泵组长时间过载运行。这款垫圈就是布置在喷嘴入口端的前置拦截构件，依托环形基体的安装定位，让通流区域的网状结构承担杂质筛分功能，水流可以顺利穿过网孔进入喷嘴加速流道，尺寸大于网孔的污垢颗粒则被阻隔在垫圈外侧，可在定期设备维护时随拆卸工序统一清理，大幅降低喷嘴的堵损概率。

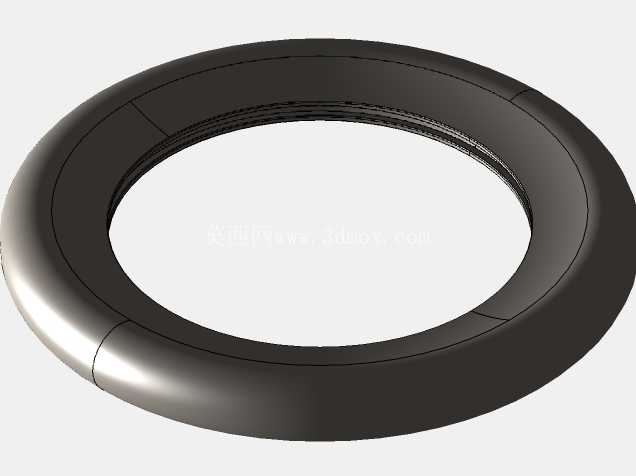

从结构设计逻辑来看，零件整体采用闭环环形布局，外圈为光滑过渡的圆弧厚壁基体，没有突兀的棱角与应力集中缺口，一方面保证垫圈装入配套安装座后，外圈弧面可以和座体内腔的贴合面形成可靠的径向定位，不会在高压流体的持续冲击下出现径向窜动、偏心偏移；另一方面厚壁环形基体承担主要的结构支撑作用，即使在管路压力波动、水锤瞬时冲击的工况下，也不会出现整体变形、网面塌陷的问题。内圈围合出的通流区域完全覆盖喷嘴的入口通径，不会出现通流截面被基体过度遮挡、造成系统压损异常升高的问题。分段式的环体接缝设计兼顾了加工成型与装配容错性，小尺寸的装配公差偏差可以通过环体的微量形变补偿，避免硬配合状态下装配时出现垫圈切边、挤裂的情况。

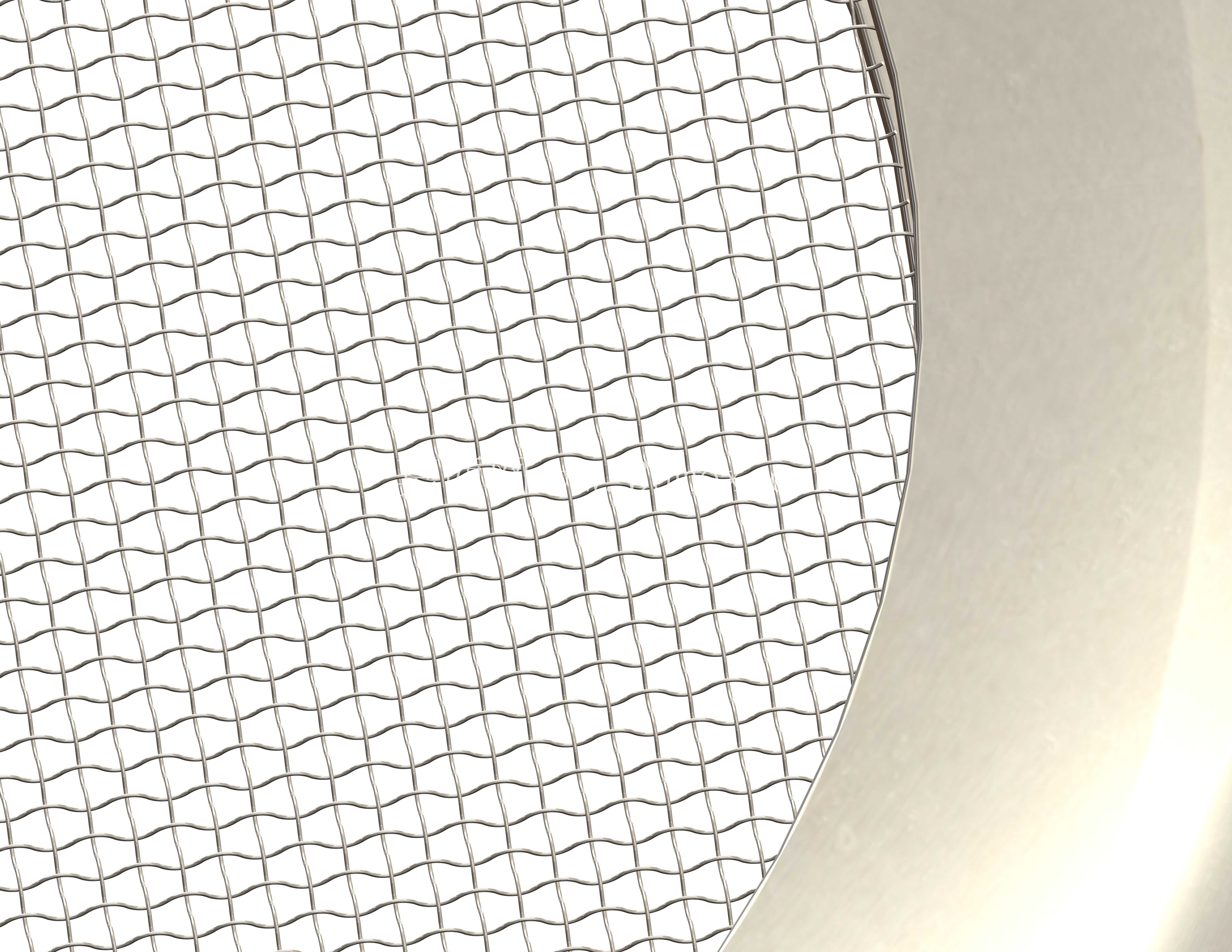

安装边界层面，该垫圈的轴向厚度控制在薄型密封件的常规尺寸区间，不需要对原有喷嘴安装座进行额外的扩腔或者改型，直接嵌装入喷嘴与管路接头之间的预留安装槽即可完成固定，径向尺寸和标准喷嘴接头的内嵌槽尺寸完全匹配，装配后垫圈端面和接头贴合面平齐，不会出现额外的轴向间隙导致流体绕流、泄漏。网状拦截区域的开孔率经过匹配设计，在满足拦截指定粒径污垢的前提下，尽可能保留更大的通流面积，正常通水状态下带来的压力损失远低于喷嘴本身的工作压降，不会对整套喷淋系统的额定工作压力造成可感知的影响。

在不同工况的适配性上，这类垫圈既可以用在常温清水冲洗工位，也可以适配混入弱碱性清洗液的喷淋场景，环形基体的圆滑曲面不存在积液死角，设备停机后残留的液体可以完全排空，不会在垫圈缝隙处积存垢渍、长期滋生附着物。和普通平垫相比，这款零件不再仅承担密封、间隙调整的作用，而是把杂质分离功能集成到垫圈的占用空间内，不需要在管路上额外串联独立的过滤装置，节省了喷淋支路的安装空间，尤其适合排布紧凑、多喷嘴密集布置的清洗 rack 工位，在不改动原有管路布局的前提下，就可以为每一个喷嘴单独提供前置防护，单个垫圈出现污堵时，仅需拆解对应位置的喷嘴即可清理维护，不会影响其余支路的正常运行。建模过程中环形曲面的过渡圆角、网面和基体的衔接位置都做了连续几何处理，不存在几何碎面、薄壁零厚度问题，后续出工程图时可以直接导出剖面标注安装槽配合尺寸、网孔规格参数，直接对接加工与装配选型环节。
