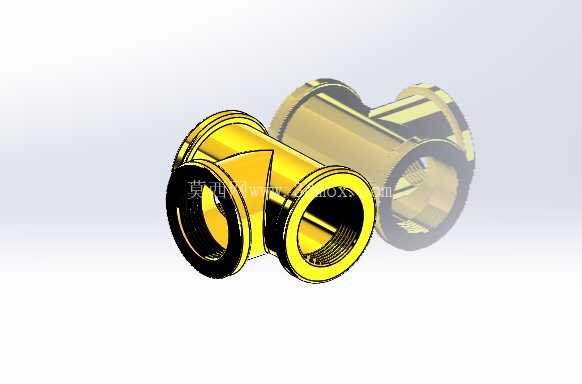

内螺纹连接T型三通流体管路接头

做流体管路系统设计的工程师，大多碰到过单路流体需要分向两路、或是两路介质需要汇流到单路的工况，这时候T型三通接头就是最基础也最常用的连接件，这次建模的这款内螺纹T型接头，就是针对中小通径低压流体管路设计的标准连接件。

从实际应用场景来看，这类接头覆盖的场景非常广，民用给排水的支路分流、小型气动设备的气路分支、低压液压回路的管路汇通、甚至是小型化工实验装置的药剂管路连接，只要是采用内螺纹硬管或软管对接的管路系统，都能用到这款接头。不同于焊接式三通需要现场施焊、卡套式三通对管材外径公差要求极高，这款螺纹式T型接头不需要专用施工工具，只要在管端缠好生料带或是搭配对应规格的螺纹密封垫，用普通管钳就能完成安装，后期维护拆卸也十分方便，非常适合需要经常拆装调整管路走向的试验台架、小型集成设备内部管路布局。

从功能特性上看，这款接头三个接口全部采用标准圆柱内螺纹设计，三个接口的通径完全一致，属于等径三通范畴，不存在变径带来的局部流阻突变问题，介质在接头内部流动时，转向处的流道做了圆弧过渡处理，没有直角死区，既可以减少介质流动时的压力损失，也能避免介质中的杂质在转角处沉积堵塞，对于输送带有微小固体颗粒的流体介质也有不错的适应性。接头本体采用等壁厚设计，外壁在三个接口的衔接位置做了加厚加强处理，避免管路安装时拧紧力矩过大导致衔接处开裂，同时加厚的壁面也能承受更高的管路压力，满足常规1.6MPa级别的低压流体输送要求。

设计这款接头的三维模型时，首先要确定的就是接口螺纹的参数基准，所有内螺纹的大径、中径、小径公差都严格遵循普通管螺纹的标准规范，螺纹收尾的退刀槽深度和宽度也按照标准加工要求预留，避免实际加工时出现螺纹烂牙、装配时管端无法拧到位的问题。流道部分的建模没有直接采用直角拼接的方式，而是在三个流道的交汇位置做了R角过渡，这个R角的大小经过反复调整，既不会因为R角过小导致流阻过大，也不会因为R角过大导致接头本体外形尺寸超标，影响安装时的扳手操作空间。接头的外形采用正六边形的接口外壁设计，每个接口的外壁都预留了足够的扳手卡位长度，安装时可以用普通开口扳手卡住对应位置拧紧，不会出现打滑的问题。

关于外形尺寸和安装边界，这款接头三个接口的轴线处于同一平面，横向两个接口同轴布置，第三个接口垂直于横向轴线位于接头中部，整体外形关于纵向接口的轴线对称，安装时不需要额外调整方向，只要对准管路轴线拧紧即可。接头的总长度、总高度都按照对应通径螺纹的标准接头尺寸设计，相邻两个接口的外壁之间预留了足够的扳手操作间隙，当多个接头密集布置在阀岛或是集成安装板上时，不会出现扳手卡到相邻接头的问题。接头的端面都做了平整处理，安装密封垫时可以保证密封面完全贴合，不会出现偏斜导致的泄漏问题。需要注意的是，这类螺纹接头的安装力矩不能超过对应材质的承受上限，尤其是采用黄铜材质加工时，过大的拧紧力矩会导致螺纹滑牙、本体开裂，建模时也特意在壁厚计算阶段考虑了安全余量，保证常规安装力矩下不会出现结构损坏。

在实际选型使用时，这款接头适合输送常温的水、压缩空气、低压液压油、无强腐蚀性的化工介质，如果是输送高温或是强腐蚀介质，只需要更换对应材质即可，三维模型的参数化结构可以快速调整螺纹规格、壁厚尺寸，适配不同通径、不同压力等级的管路需求，不需要重新从零开始建模，能大幅提升管路系统设计的效率。
