CA6140机床用离心式叶轮结构设计

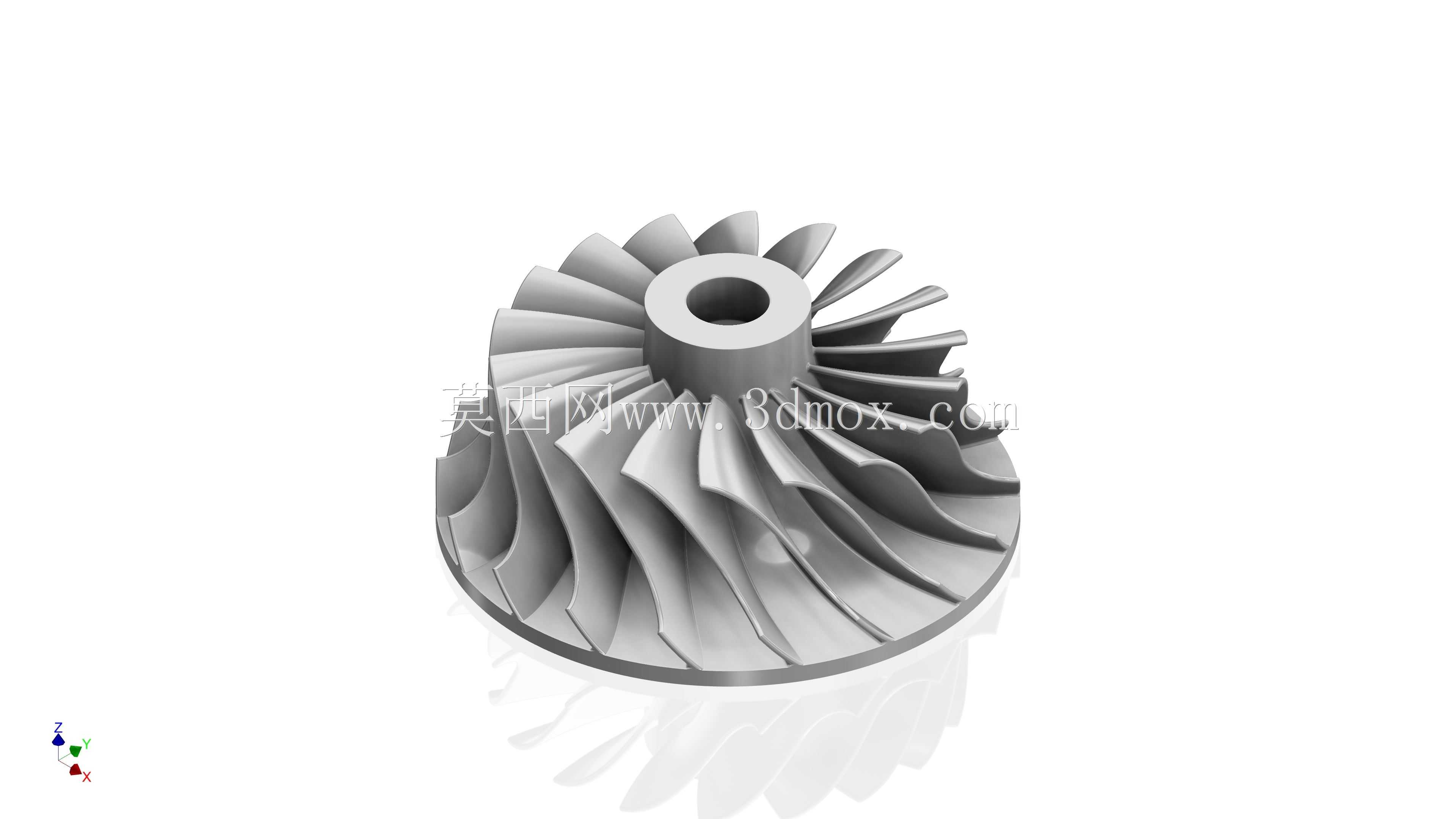

　　这款叶轮主要适配CA6140普通车床的冷却润滑系统离心供液单元，也可拓展用于小型工业风机、微型涡轮动力装置的核心做功部件，在机床加工场景中，它承担着将切削液从储液箱增压输送至切削区域的核心作用，通过高速旋转产生的离心力，为切削液提供足够的扬程与流量，保证车削加工过程中刀具与工件接触区域的充分冷却、润滑，同时带走切削产生的细碎切屑，避免切屑刮伤已加工表面，延长刀具使用寿命。从结构设计逻辑来看，这款叶轮采用后弯式叶片构型，叶片沿轮毂周向均匀分布，整体为一体式铣削成型结构，中心设置带定位台阶的安装孔，可直接与驱动电机的输出轴配合，通过轴端锁紧结构实现轴向固定，安装时需保证叶轮端面与电机轴的垂直度误差控制在0.02mm以内，

　　避免高速旋转时产生动不平衡量引发设备振动。叶片的型线设计经过参数化迭代优化，在保证流体过流效率的前提下，兼顾了结构强度与加工工艺性，叶片根部与轮毂、轮盖的连接位置均设置了圆角过渡，避免应力集中导致的叶片断裂问题，适配最高6000rpm的工作转速，可满足CA6140车床冷却系统最大25L/min的供液流量需求。从安装边界来看，叶轮整体最大外径为120mm，轴向总高度为65mm，中心安装孔直径为12mm，适配输出轴直径12mm的标准微型驱动电机，安装时需预留叶轮与泵壳内壁之间1.5-2mm的径向间隙，既避免旋转过程中叶轮与泵壳发生刮蹭，又能减少间隙泄漏提升泵组效率。在实际工况应用中，这类叶轮除了机床冷却系统外，

　　还可根据材质调整适配不同的流体介质，比如采用铝合金材质时可用于小型通风设备的送风单元，采用不锈钢材质时可用于弱腐蚀性流体的输送场景，设计过程中通过参数化建模方式，可快速调整叶片数量、叶片安装角、轮毂比等核心参数，适配不同的流量、扬程需求，无需重新搭建整体建模框架，大幅提升同系列产品的设计迭代效率。叶片的扭曲型线设计充分考虑了流体在叶轮内部的流动轨迹，减少流体在叶道内的涡流损失，相比直叶片构型，效率可提升12%左右，同时运行噪音更低，在机床车间这类对噪音控制有一定要求的场景中，能有效改善作业环境。叶轮的轮盘部分采用等强度设计思路，从中心轮毂位置向外缘逐渐减薄，在保证结构强度满足高速旋转离心力要求的前提下，尽可能降低叶轮自身重量，

　　减少电机启动时的转动惯量，降低驱动电机的启动负载，同时也能减少动平衡校正的工作量。在建模过程中，对叶片与轮盘的相贯线位置做了精细化处理，保证曲面过渡顺滑无突变，既有利于后续的数控加工编程，也能避免流体在流道内产生不必要的压力损失，实际装配时，叶轮后端需配套密封结构，防止输送的流体沿电机轴渗漏进入电机内部，造成电机损坏，因此叶轮中心安装孔的轴向长度经过精准计算，可与标准机械密封件的安装尺寸匹配，无需额外加工调整。
