汽车ECU双德驰连接器防护外壳

　　这套壳体结构面向汽车后市场改装与赛车电控单元的落地安装需求，核心适配Speeduino系列开源发动机管理板卡，解决裸电路板直接布置在发动机舱内面临的泥水飞溅、线束拉扯、检修磕碰与振动松脱问题。整车改装场景里，ECU往往无法沿用原厂预留安装位，机舱内侧围、防火墙支架、进气歧管侧方都可能成为布置点位，壳体需要同时兼顾接插件对位、安装脚避让与后期开盖调试的操作空间。

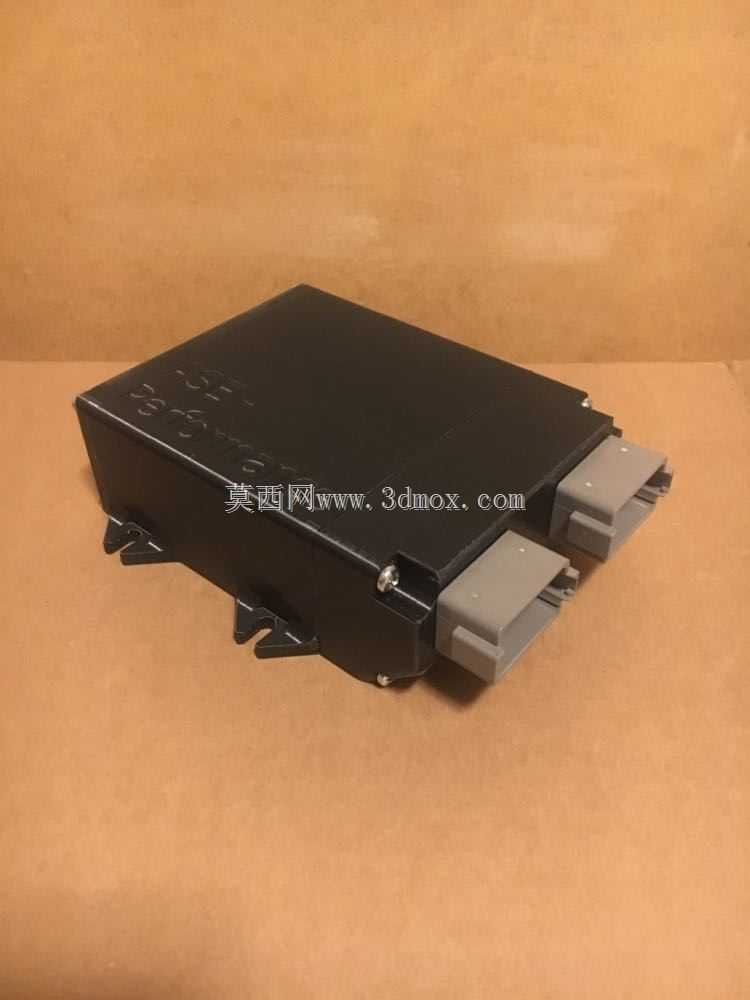

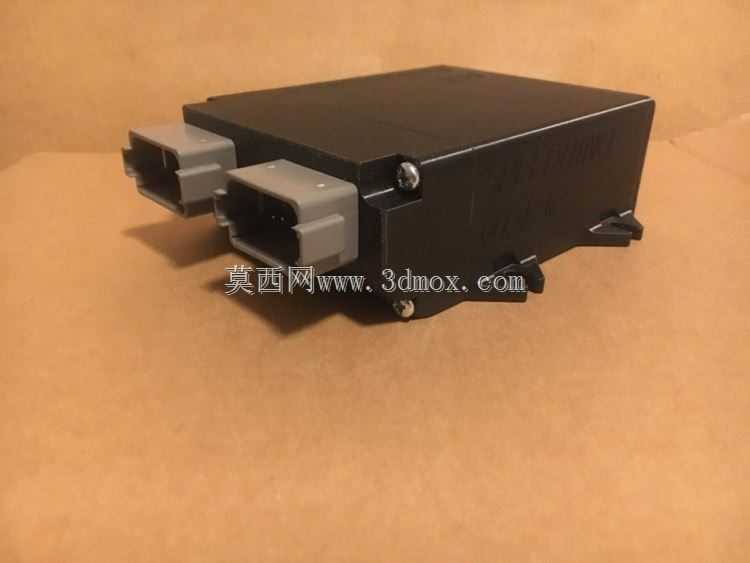

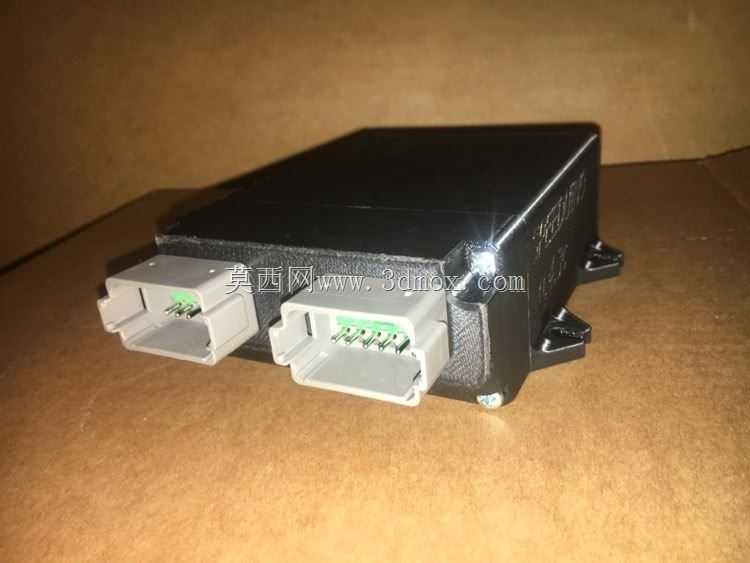

　　壳体端部集成两组Deutsch DTM系列12针连接器对位槽，接口排布严格匹配板卡针脚定义，DTM连接器本身自带锁止卡扣与密封圈，壳体端面预留的限位台阶可以压住连接器法兰，避免线束受横向拉力时针座被直接拽动。两个接口分置壳体同一侧端面上，间距按照实车线束走向预留，大束发动机传感器线束、点火驱动线束可以分束对接，检修时不用整体拔下全部线束，单组信号回路排查更方便。

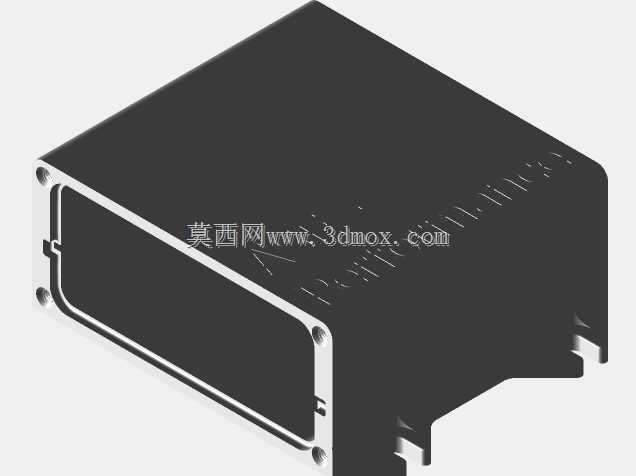

　　壳体主体采用扁平矩形腔体布局，内腔高度完全覆盖板卡上最高的电解电容、功率驱动模块与接线端子，腔体内侧沿四周设计连续限位筋，电路板放入后不会在腔体内横向窜动，上下壳合模后筋位刚好压住板卡边缘非布线区域，不需要额外在电路板上打孔固定，避免钻孔误伤铜箔走线。壳体侧壁转角处做了加厚处理，拧入自攻螺丝的柱位从壳底一体延伸，螺丝锁附力不会直接作用在薄壳壁上，反复拆装调试也不会出现柱位开裂。

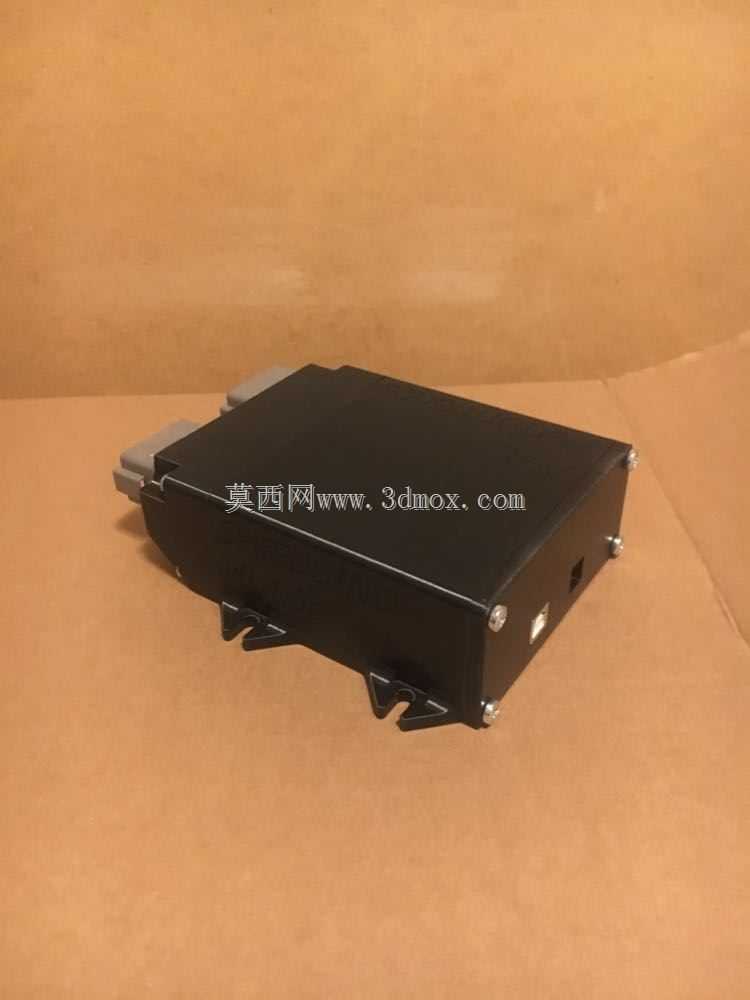

　　底部伸出的四个带孔安装耳采用外翻折弯造型，耳片上的安装孔做了沉台设计，固定螺栓头沉入沉台后不会凸出耳片表面，安装面贴合车架支架时不会出现点接触虚位。安装耳的位置特意避开壳体正下方的板卡发热区域，螺栓穿过支架锁紧时，不会顶到腔体内的电路板焊点。耳片与壳体主体的衔接处做了大圆角过渡，车辆持续行驶产生的随机振动不会在耳片根部形成应力集中断裂。

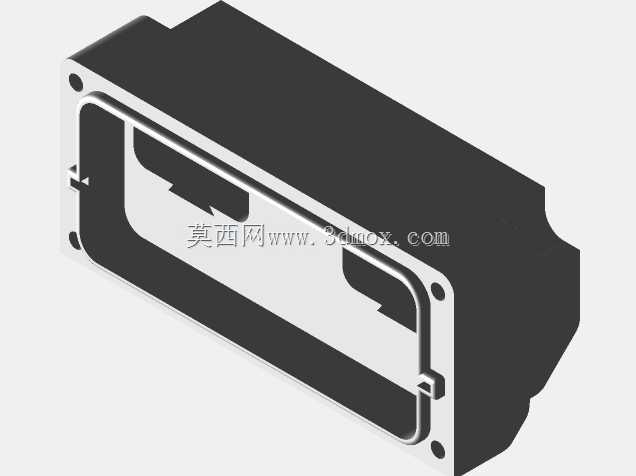

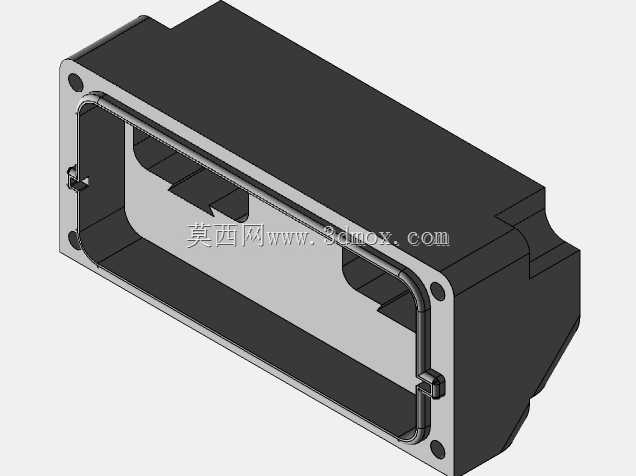

　　考虑到FDM3D打印工艺的成型特性，壳体所有侧壁都预留了均匀壁厚，没有出现突变厚壁导致的打印翘曲，外表面所有棱角都做了小倒角处理，打印完成后不需要大量打磨去除支撑毛刺。实际打印时将尺寸整体放大至标称比例的101%，刚好补偿PLA、ABS等耗材打印冷却后的收缩量，电路板放入时不会出现卡滞，连接器对位槽也不会因为收缩偏差导致接头插装不到位。上下壳的配合止口采用阶梯搭接结构，合壳后接缝处形成弯折路径，机舱冲洗时的水柱不会直接顺着缝隙冲进腔体，搭接面之间还可以额外加装薄橡胶泡棉条，进一步提升防尘防水等级。

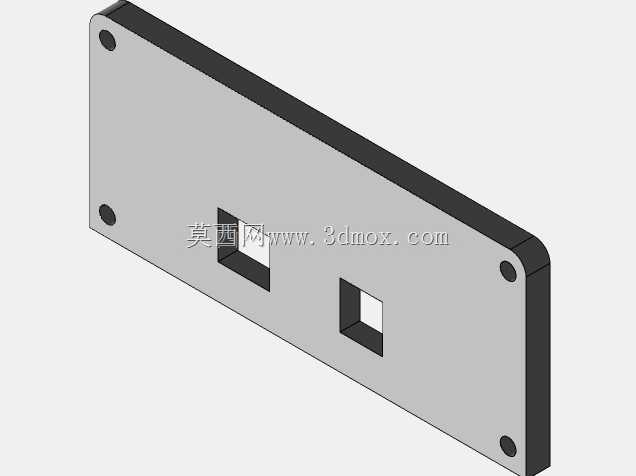

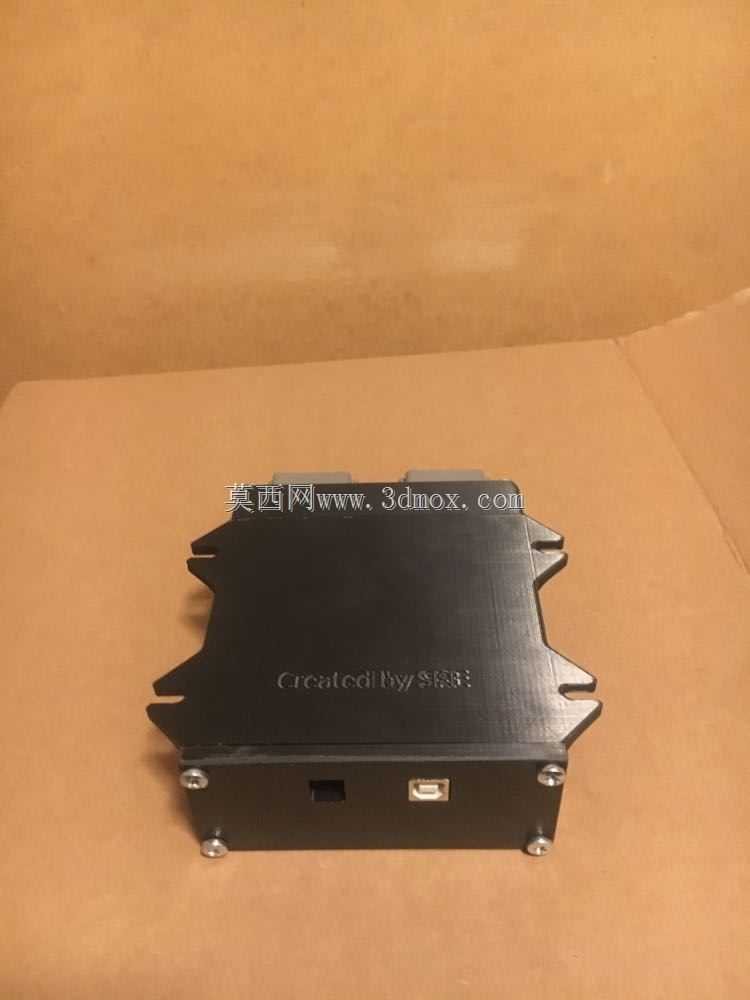

　　壳体上盖表面预留了平整标识区域，可以激光雕刻或粘贴引脚定义标签，调试时不用反复翻开图纸核对针脚。腔体内侧还预留了少量富余空间，方便后期追加少量外接电阻、二极管等小元件，不用重新制作整套外壳。整套结构没有复杂倒扣特征，打印时几乎不需要添加支撑，即便是桌面级普通3D打印机也可以稳定成型，小批量定制改装时可以快速调整安装耳孔位、接口位置，适配不同车型的机舱布局。

　　实车布置时，壳体可以通过四个安装耳固定在1.5到3毫米厚的钢制或铝制支架上，安装孔兼容M5固定螺栓，周边预留出至少15毫米的扳手操作空间，连接器侧留出足够线束弯曲半径，避免DTM接头出线处过度弯折导致内线折断。壳体整体扁平的造型也可以贴靠防火墙立面安装，不占用机舱上部宝贵的空滤、涡轮管路布置空间，黑色外观也和机舱内其他原厂电控部件风格统一，不会显得突兀。
