OMC控制箱油门拉线止动旋钮结构

　　该结构件面向船用舷外机操控台的维修替换场景，原设备控制盒内换挡与油门联动板的塑料止动旋钮长期受拉线往复拉扯、机舱内油气侵蚀与振动疲劳影响，出现卡扣断裂、夹持力衰减问题，直接导致油门拉线松旷、换挡行程定位失准，操控时油门开度无法稳定保持，航行中存在转速突跳的安全隐患。整套替换件采用分体式两半合模的结构设计思路，没有沿用原厂一体注塑的包裹形态，而是将环形夹持主体沿轴向对半拆分，两个半体的对接面预留0.5mm的工艺余量，打印完成后可通过丙酮溶剂对接面进行溶接处理，拼接后整体轮廓与原安装位完全匹配，无需对操控台原有安装孔位做二次扩孔或打磨修改。

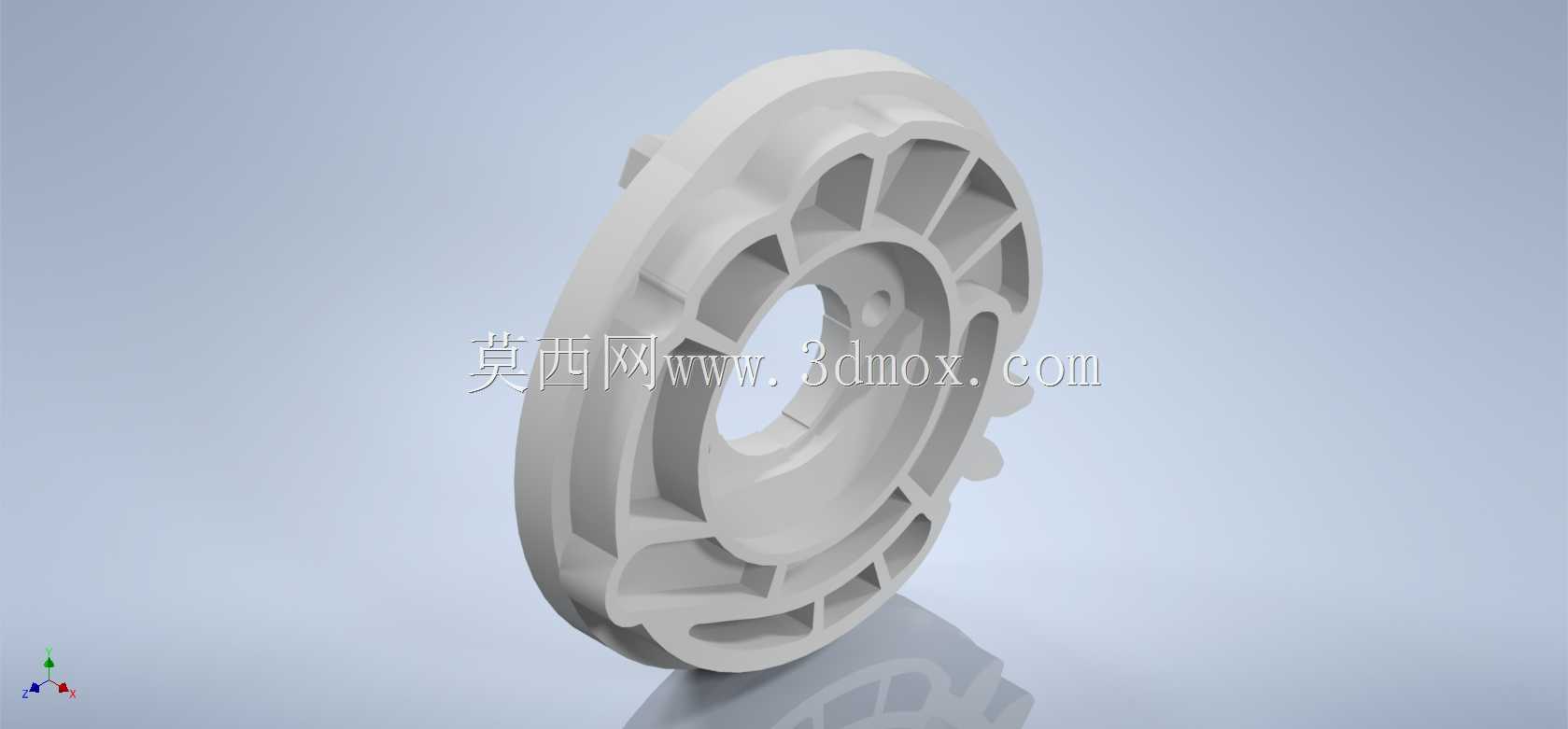

　　从功能实现逻辑来看，该部件核心作用是为油门拉线提供轴向夹持止动：两半壳体合抱后内部形成适配拉线外径的半圆形卡槽，卡槽内壁做了细密的防滑齿纹，当两半壳体通过外围的锁紧结构压合至总宽度20mm时，内壁齿纹会嵌入拉线外层护套，既可以避免拉线在振动工况下出现轴向窜动，又不会夹伤内部钢芯导致拉线卡滞。环形主体外侧的辐条式镂空结构并非减重装饰，每一条径向加强筋都对应拉线受力的传力路径：操控油门时拉线的拉力会先作用在夹持卡槽，再通过辐条筋传递到外圈的安装定位凸耳，凸耳卡入控制箱面板的预设卡槽后，可将拉线拉力直接分散到控制箱壳体，避免旋钮本体长期受偏载出现断裂。

　　安装边界方面，该旋钮的中心通孔适配控制箱转轴的标准直径，外圈最大轮廓尺寸完全避开控制箱内部相邻的换挡摇臂、线束接插件的运动包络，安装后旋钮转动行程内不会与周边零部件发生干涉；两半壳体的对接面做了定位止口，拼接时无需额外工装对齐，压合后止口可承受拉线往复拉动的剪切力，不会出现两半错位滑脱的问题。选材上适配ASA工程塑料的3D打印工艺，ASA材料本身耐候性、耐油气腐蚀性能优于普通PLA，在机舱温差变化、盐雾侵蚀的环境下不会快速脆化，溶接后的接缝强度可达到本体材料强度的八成以上，完全满足操控部件的长期使用要求。

　　结构设计过程中优先还原了原厂件的全部功能点位：外圈三个定位凸耳的位置、厚度与原件完全一致，可直接卡入控制箱面板的固定槽；中心孔的键槽尺寸匹配转轴的扁位，旋钮转动时不会出现空转打滑；内侧夹持槽的深度经过适配，压合到20mm宽度时刚好夹紧拉线护套，不会出现压得过死导致拉线拉动阻力过大的问题。相比原厂一体注塑件，分体打印的方案无需制作复杂模具，小批量维修替换时成本更低，且两半结构可以在拉线已经布设完成的情况下直接扣装，不需要将整根拉线从操控台全程抽出，大幅降低了维修拆装的工作量，尤其适合老旧船外机配件停产后的应急修复场景，在保证操控功能完整性的前提下，解决了原厂配件采购困难、维修成本过高的实际问题。
