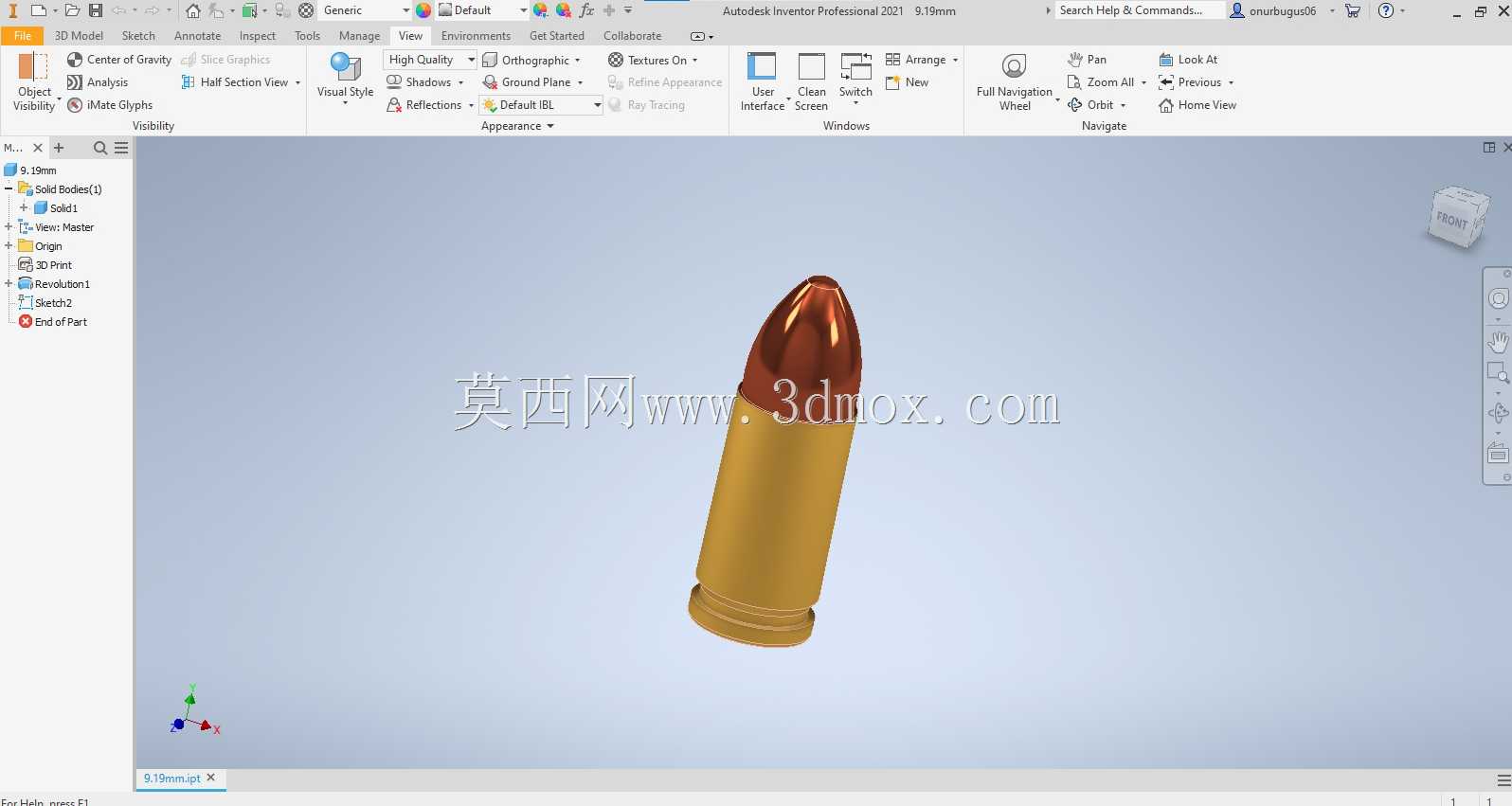

9x19毫米帕拉贝鲁姆手枪弹结构设计

　　在轻武器配套零部件的设计验证环节，枪弹的三维结构建模是弹道仿真、供弹机构匹配测试的核心基础环节，9x19毫米规格的帕拉贝鲁姆弹作为全球应用范围最广的手枪弹种，其结构参数的精准还原直接影响整枪供弹可靠性、内弹道性能仿真的结果可信度。这款弹型的整体结构分为弹头、弹壳两个核心装配段，弹头采用卵形抛物面外形设计，弧形部的曲率经过多轮迭代匹配，既保证在供弹坡位置的顺利导引上膛，也能在枪管膛线内获得稳定的旋转嵌入姿态，避免弹头被甲嵌入膛线时出现偏斜导致的射击精度下降问题。弹壳部分采用直筒无凸缘设计，弹壳口部与弹头尾部的过盈配合段长度经过精准控制，既保证日常存储状态下的弹头固定力满足勤务要求，也能在击发时保证弹头顺利脱离弹壳启动，

　　不会出现拔弹力过大导致的初速波动问题。弹壳底部的拉壳钩槽尺寸严格匹配主流手枪、冲锋枪的拉壳钩齿形参数，槽底圆角与侧壁角度的设计兼顾了抽壳时的受力均匀性与弹壳底部的结构强度，避免高压击发后出现弹壳底缘断裂、抽壳故障的问题。从设计思路上看，这款模型的结构还原完全围绕实弹的装配公差与功能边界展开，弹头与弹壳的同轴度控制在0.02mm以内，完全匹配真实生产中的形位公差要求，弹壳内部的药室容积按照标准参数构建，可直接导入内弹道仿真软件完成装药燃烧、压力波传递的模拟计算。在外形尺寸与安装边界层面，全弹总长严格控制在29.69mm的标准范围内，弹壳最大直径9.96mm，底缘直径9.9mm，这些参数直接决定了弹匣内的抱弹口尺寸、弹膛的加工公差范围，

　　在进行适配9mm帕拉贝鲁姆弹的枪械设计时，可直接调用该模型完成供弹路径的干涉检查、弹匣容弹量的排布验证，不需要反复核对二维图纸的尺寸参数。在实际的工程应用场景中，这类高精度的枪弹三维模型除了用于整枪设计阶段的结构匹配，还可用于射击训练模拟设备的结构开发，比如模拟后坐力的训练教具、虚拟射击系统的碰撞检测模型搭建，也能为弹药生产环节的工装夹具设计提供精准的数模参考，减少夹具设计过程中的尺寸测绘工作量。建模过程中对弹头被甲与铅芯的装配关系、弹壳内部的底火安装位结构都做了完整还原，没有做简化处理，在做击发动作的动力学仿真时，可直接拆分各个零件赋予对应的材料属性，完成底火击发、弹头挤进膛线的全过程动力学计算，不需要额外补充结构细节。

　　不同于外观展示类的简化模型，这款结构数模的所有过渡圆角、斜面角度都和实弹加工工艺保持一致，比如弹壳肩部的过渡锥角、弹头尾部的锥形收口段，这些细节直接影响供弹过程中的导引流畅度，在做供弹故障仿真时，这些细节特征的缺失会导致仿真结果与实际情况出现较大偏差，无法准确预判抱弹口位置的卡弹概率、上膛过程中的弹头偏斜风险。对于轻武器设计从业者、弹道仿真技术人员来说，精准的枪弹数模是开展相关设计工作的基础参考，能够大幅缩短前期参数核对、基础建模的时间周期，把更多精力投入到结构优化与性能验证环节。
