4芯雷莫圆形面板安装连接器结构

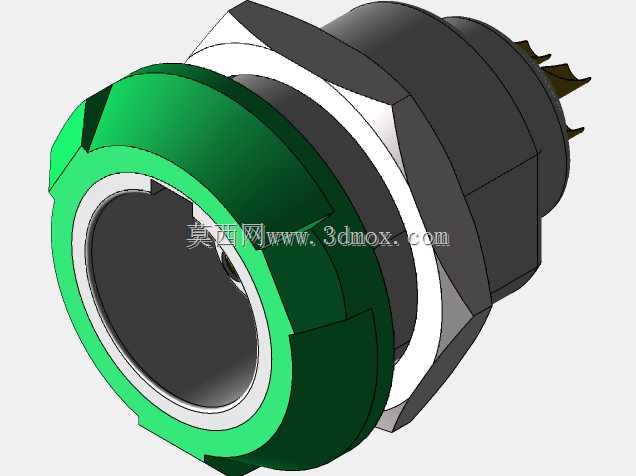

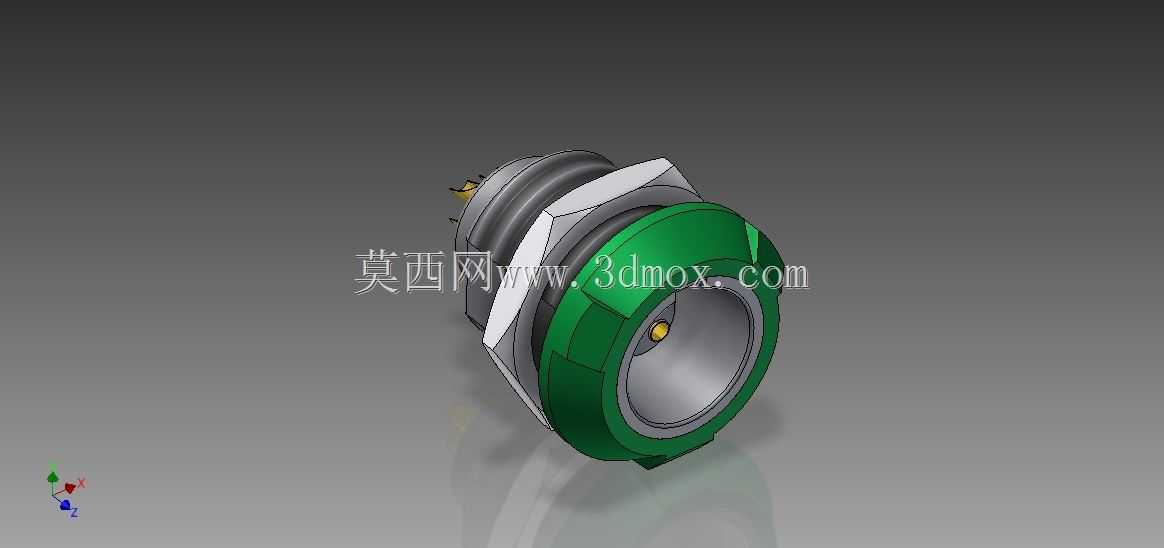

　　这类圆形推拉自锁连接器常被用在医疗设备、检测仪器、工业控制机柜的面板信号传输场景中，核心作用是实现多芯信号线路的快速插拔连通，同时保证面板安装后的密封与固定可靠性，避免设备运行过程中接插件松脱导致的信号中断问题。从结构设计来看，这款连接器采用面板穿墙式安装结构，自带六角锁紧定位面，安装时可从面板外侧穿入预制安装孔，通过内侧配套的锁紧螺母完成轴向固定，六角结构能够在拧紧螺母时提供卡持位，避免连接器整体跟转，安装后外露端的绿色外圈为插拔操作的握持与解锁结构，推拉式的锁止逻辑不需要额外旋转操作，插合到位后会自动卡紧锁止，拔下时只需拉动外圈即可解锁，单手即可完成插拔操作，适合设备内部空间局促、操作空间有限的布线场景。内部插芯采用4芯布局，

　　接触件为镀金插针结构，能够保证小信号传输的接触稳定性，降低接触电阻带来的信号衰减，插合面做了对位防呆设计，错位状态下无法完成插合，避免强行插合导致的插针弯折、接触件损坏问题。外壳的金属部分采用切削加工成型，具备足够的结构强度，安装后能够承受一定的外部拉扯力，不会因为线缆拖拽导致连接器从面板脱落，金属外壳同时具备电磁屏蔽作用，能够减少外部电磁干扰对内部传输信号的影响，适合弱信号传输的使用场景。从安装边界来看，这款连接器的面板安装孔直径需匹配外壳的穿墙段外径，六角定位面的对边尺寸决定了面板外侧需要预留的最小避让空间，避免安装后六角面与面板上的其他结构干涉，内侧锁紧螺母的拧紧空间也需要提前预留，保证工具能够到达锁紧位置完成固定。

　　连接器尾部为线缆接入端，设计有应力释放结构，线缆接入后可通过尾部的锁紧结构固定线缆外皮，避免线缆弯折时的应力直接作用在内部接触件与焊盘位置，提升长期使用的可靠性。在实际选型应用中，这类连接器常被布置在设备的侧面板或者后面板位置，作为外部信号线缆的接入接口，外露的绿色外圈既可以作为操作的视觉标识，也能和其他不同芯数、不同功能的连接器做颜色区分，避免操作人员插错接口。设计建模过程中，需要重点关注插合面的配合公差，锁止钢珠的安装槽位置精度直接决定插拔手感与锁止可靠性，公差过大会导致锁止松动、容易脱落，公差过小则会出现插拔卡滞、操作力过大的问题；穿墙段的长度需要匹配常用设备面板的厚度范围，保证不同厚度的面板都能通过锁紧螺母完成可靠固定；

　　外壳的密封槽位置需要匹配对应规格的密封圈，实现面板安装后的IP防护等级，避免液体、粉尘从安装缝隙进入设备内部。接触件的排布需要符合对应连接器的行业标准，保证同规格的公母头能够完全适配互换，不需要额外做结构修改。建模时还需要考虑实际加工的工艺性，金属外壳的切削加工需要预留合理的退刀槽位置，避免加工过程中出现刀具干涉，塑料外圈的注塑结构需要考虑拔模斜度，保证注塑成型后能够顺利脱模，不会出现卡模、结构变形的问题。在设备布线设计时，需要提前核算连接器尾部的线缆弯曲半径，预留足够的线缆弯折空间，避免线缆过度弯折导致的线芯断裂、屏蔽层破损问题，同时连接器的插合方向需要避开设备内部的其他结构件，保证插拔操作时手部有足够的操作空间，不需要拆除周边其他零部件就能完成线缆的插拔操作。
