CA6140机床用L型折弯钣金安装支架

　　这款L型折弯钣金件是CA6140普通车床配套的安装固定类结构件，在机床整体装配体系中承担着附属功能部件的承载、定位与连接作用，日常应用场景覆盖车床溜板箱外侧防护组件安装、机床操作区小型辅具挂载、电气走线槽的侧向固定等多个工位，是机床装配环节中用来填补结构间隙、实现非核心受力部件跨面连接的典型适配零件。从实际使用工况来看，该零件安装后长期处于机床运行的振动环境中，同时会接触到切削液飞溅、金属切屑飘落的车间作业环境，因此设计阶段首先考虑的是结构的抗振稳定性与安装后的形位公差保持能力，避免长期受交变振动影响出现固定孔位偏移、折弯处应力开裂的问题。

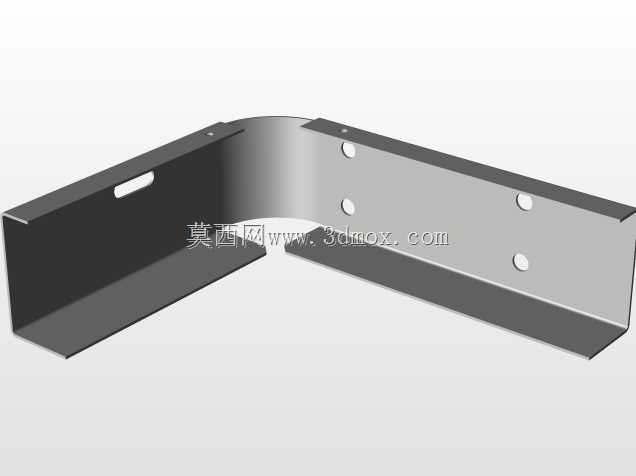

　　从结构设计思路来看，整体采用90度等厚钢板折弯成型，没有额外的焊接拼接结构，从根源上减少了焊接变形带来的平面度误差，两个互相垂直的安装面分别对应机床床身的垂直安装基面与待固定部件的水平安装面，其中垂直安装面开设了三个等距排布的圆形通孔，用于穿设内六角圆柱头螺钉实现与床身基面的锁紧固定，孔位间距按照CA6140床身原有安装螺孔的中心距匹配设计，安装时无需额外对床身进行钻孔攻丝改造，可直接适配原有安装点位；水平安装面除了两个对应固定部件的安装孔外，还开设了一个长圆形的腰型孔，该孔位主要用于补偿安装过程中的累计误差，允许待固定部件在沿腰型孔长度方向上有±2mm的位置调整量，降低装配时的对位难度，同时也能抵消机床运行过程中因热变形带来的微小位移，避免刚性连接下出现螺钉剪切断裂的问题。

　　折弯处采用了等半径圆角过渡，没有采用直角折弯的锐边结构，一方面是为了避免折弯加工时钢板外侧出现拉伸裂纹，保证折弯处的结构强度，另一方面也能消除安装过程中锐边划伤操作人员、割破线缆防护层的安全隐患。零件的两个安装面都做了平面度校平处理，安装面的平面度公差控制在0.1mm以内，保证锁紧固定后零件与安装基面之间没有明显间隙，不会因贴合不实导致固定后出现松动异响。从安装边界尺寸来看，该零件的垂直边高度与水平边长度均控制在150mm以内，整体厚度为2mm的冷轧钢板材质，安装后突出床身基面的距离不超过40mm，不会占用过多的机床外围操作空间，也不会与车床溜板的行程轨迹发生干涉，安装时只需先将垂直面的三个螺钉预紧，调整水平面部件的位置到合适点位后，再依次锁紧所有固定螺钉即可完成装配，后期维护拆卸也无需挪动周边的其他管线与部件，操作空间充足。

　　在细节处理上，零件所有的孔位边缘都做了去毛刺处理，避免穿线或者安装螺钉时出现卡滞，折弯边的外侧也做了微小的倒角处理，没有锋利的毛边。实际装配验证中，该零件的抗振性能完全满足CA6140车床的常规运行工况，在主轴最高转速1400r/min的连续运行测试中，固定螺钉没有出现松动，折弯处也没有出现应力变形，水平安装面的腰型孔调整余量足够覆盖装配时的所有对位误差，对于不同批次的同类型待装配件都有很好的适配性，不需要针对单个零件进行二次修配，能够有效提升机床装配环节的作业效率，减少现场修配的工作量。
