内燃机用活塞结构三维设计

　　在往复式内燃机的核心运动组件里，活塞是直接承接燃烧做功压力、将燃气热能转化为机械往复动能的关键零件，其结构设计合理性直接决定发动机的动力输出效率、运行可靠性与服役寿命，广泛适配乘用车、商用车、小型通用动力机械的内燃机组装与维修替换场景。从实际工况来看，活塞需要在高温高压的燃烧环境下做高频往复运动，顶部直接接触瞬时温度可达上千摄氏度的燃气，同时承受爆发压力带来的交变冲击，还要在高速往复过程中与缸壁、活塞销、连杆组件完成精准的运动配合，因此结构设计上需要同时兼顾强度、耐热性、轻量化与密封导向的多重需求。

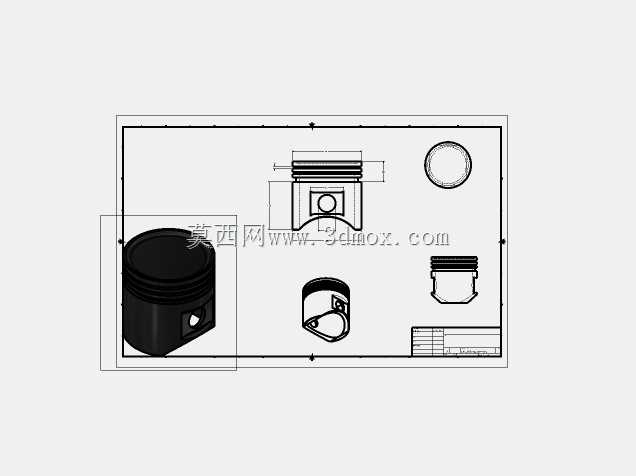

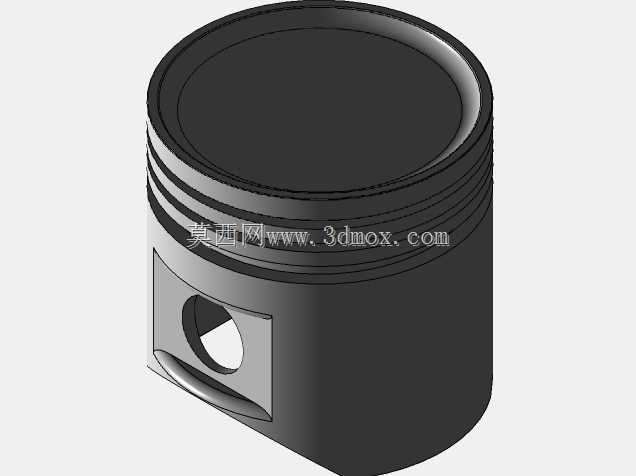

　　本次设计的活塞整体采用圆柱式主体结构，顶部为平整的燃烧室承接面，可根据不同发动机的燃烧室构型调整顶面凹坑或凸起的造型，本次展示的平顶结构适配多数平顶燃烧室的汽油机机型，能够保证燃气燃烧时的压力均匀作用在顶面，避免局部应力集中导致的顶面开裂或形变。活塞头部设置有多道环槽结构，用于安装气环与油环，气环的作用是密封活塞与气缸壁之间的间隙，防止燃烧室内的高压燃气窜入曲轴箱，同时将活塞顶部吸收的热量传导至缸壁完成散热；油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，环槽的宽度、深度与间距都经过严格匹配，保证活塞环安装后在工作温度下的膨胀间隙处于合理范围，既不会因为间隙过小导致环卡滞，也不会因为间隙过大出现密封失效、窜油窜气的问题。

　　活塞裙部是活塞在气缸内做往复运动的导向部位，设计上采用了椭圆度修正的型面结构，因为活塞在工作时受热膨胀以及侧压力作用会产生不均匀形变，常温下加工出的椭圆裙部在工作温度下会膨胀为正圆形，保证裙部与缸壁的接触面积均匀，避免出现局部拉缸、敲缸的问题。裙部开设的活塞销孔用于安装活塞销，连接活塞与连杆小头，销孔位置经过偏心设计优化，可在活塞换向时减小敲缸噪声，同时销孔内部设置有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端脱出刮伤气缸壁。

　　从安装边界来看，活塞的外径尺寸需要与对应缸径的气缸套做间隙配合，常温下的装配间隙根据不同材质与机型控制在0.02-0.08mm区间，保证热态下活塞膨胀后不会卡滞在缸内，同时又能维持良好的密封性能。活塞销孔的内径尺寸与所选活塞销的外径为过渡配合，装配时可采用热装工艺将活塞加热后装入活塞销，避免常温压装导致销孔形变。活塞的整体高度需要匹配发动机的压缩比设计，顶部到活塞销中心的距离决定了活塞在上止点时的燃烧室容积，直接影响发动机的压缩比参数，设计时需要严格控制该尺寸公差，避免压缩比偏差导致的动力不足或爆震问题。

　　在实际建模过程中，需要重点关注各部位的圆角过渡设计，尤其是环槽根部、销孔与裙部的连接位置，这些部位是交变应力集中的区域，过小的圆角会导致应力集中系数大幅提升，在高频交变载荷作用下容易产生疲劳裂纹，最终导致活塞断裂失效。同时活塞的内部壁厚需要做轻量化优化，在保证结构强度满足最大爆发压力要求的前提下，尽可能减小壁厚、去除多余材料，降低活塞的整体质量，从而减小往复运动的惯性力，降低曲轴连杆机构的负载，提升发动机的高转速响应性能。对于散热需求较高的机型，还可以在活塞头部设计内置的冷却油腔，通过机油喷射进入油腔带走活塞顶部的热量，降低活塞的整体工作温度，提升零件的热稳定性。

　　从应用适配角度，这类活塞结构不仅可用于传统燃油汽车的发动机，经过尺寸与材质调整后，还可适配摩托车发动机、小型通用汽油机、柴油发电机组的动力单元，在做结构改型时，只需要调整顶部燃烧室造型、环槽数量与尺寸、销孔直径与裙部长度，即可匹配不同排量、不同功率等级的内燃机需求，建模过程中采用参数化设计逻辑，将缸径、压缩比、销孔直径等核心参数设置为可调整变量，能够快速完成不同机型活塞的变型设计，大幅提升同系列零件的设计效率。
