汽车通风盘式制动转子结构设计

项目分类:制动器 发布时间:2024-09-25 ID:776431

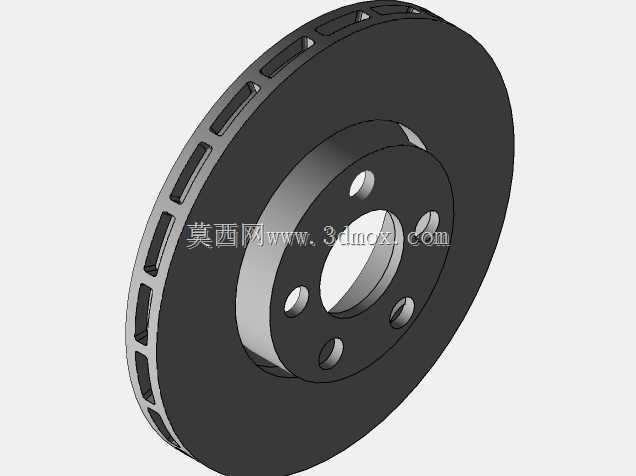

  • 汽车通风盘式制动转子结构设计

  盘式制动器转子是乘用车行车制动系统的核心摩擦承载部件,日常行驶过程中,卡钳夹紧制动盘两侧产生的摩擦力矩会直接传递至轮毂,最终实现车辆减速或驻车动作,其结构合理性直接决定制动效能的稳定性、热衰退抗性以及整车行驶安全性。不同于实心制动盘结构,这款带通风道的转子结构主要面向1.6-2.0L排量的家用前置前驱车型设计,适配15-16英寸轮辋安装空间,整体外径控制在280mm区间,安装面中心定位孔直径60mm,均布的5个安装螺栓孔节圆直径114.3mm,单盘厚度24mm,通风道沿圆周方向均匀分布36条,风道截面采用渐扩式设计,车辆行驶时轮辋内侧的气流可顺着风道径向快速流通,带走制动过程中摩擦产生的大量热量,

  避免连续制动工况下摩擦面温度过高导致的摩擦系数下降、制动踏板变软等热衰退问题。从结构设计逻辑来看,这款转子采用双摩擦面+中间通风筋的一体式铸造结构,摩擦面的平面度公差控制在0.05mm以内,两端摩擦面的平行度公差不超过0.03mm,安装端面与摩擦面的端面跳动量控制在0.08mm以内,避免装车后制动过程中出现踏板抖动、方向盘震手等NVH问题。中间的通风筋并非等厚直筋设计,而是采用变曲率流线型结构,一方面可以在相同重量下提升转子整体的抗扭刚度,减少高速制动时的盘面形变,另一方面可以降低气流在风道内的流通阻力,提升散热效率,相比同尺寸实心制动盘,连续10次紧急制动后的盘面最高温度可降低120℃左右,热变形量减少40%。在安装边界匹配上,

  转子中心的定位凸台高度设计为8mm,与轮毂轴承的定位止口采用H7/h6间隙配合,确保装车时的同轴度,5个安装螺栓孔直径14mm,适配M12的车轮螺栓,螺栓孔周边做了2mm的倒角处理,避免螺栓拧紧时应力集中导致的盘体开裂。摩擦面表面没有设计划线或打孔结构,属于原厂配套的基础通风盘构型,摩擦面粗糙度控制在Ra1.6-Ra3.2区间,既可以保证与刹车片磨合后的接触面积达到95%以上,又能避免初始磨合阶段刹车片过度磨损。实际装车应用场景中,这类制动转子主要适配家用轿车的前轮制动系统,日常城市道路行驶工况下,单次制动的摩擦面温升通常不超过150℃,通风结构的优势并不明显,但在长下坡连续制动、高速紧急制动等极端工况下,

  通风道的散热作用可以让盘面温度始终维持在摩擦材料的最佳工作区间(200-350℃),避免温度超过600℃后出现的摩擦材料热分解、制动效能骤降问题。设计过程中还需要考虑动平衡要求,转子整体的动平衡精度控制在G16级别,在非安装面的通风筋位置预留了去重缺口,生产加工完成后可通过铣削去重的方式校正动平衡量,避免高速旋转时出现车轮抖动问题。另外,转子的帽部过渡位置采用R5的圆角过渡,减少应力集中,在承受最大制动力矩(约2200N·m)时,过渡位置的最大应力不超过材料抗拉强度的1/3,确保10万公里以上的使用寿命周期内不会出现盘体开裂问题。摩擦面的磨损极限厚度设计为20mm,当盘体磨损至该厚度时需要及时更换,避免盘体强度不足导致制动失效,日常使用中盘面允许存在轻微的同心磨损沟槽,但沟槽深度超过0.5mm时需要进行光盘处理或直接更换,确保与刹车片的接触面积满足制动要求。
