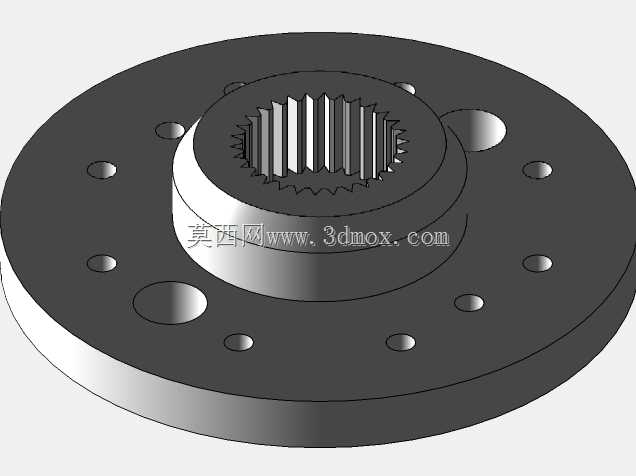

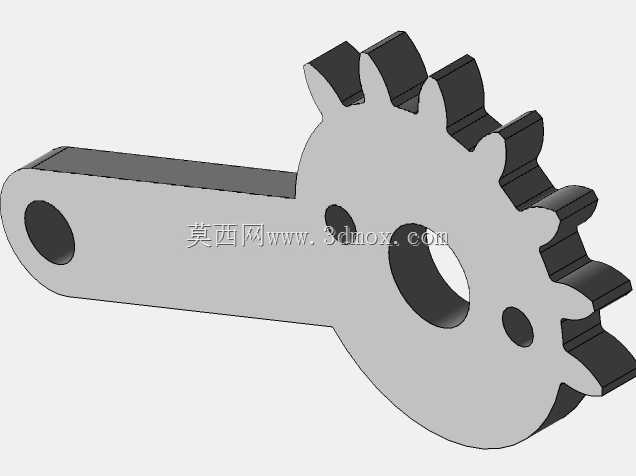

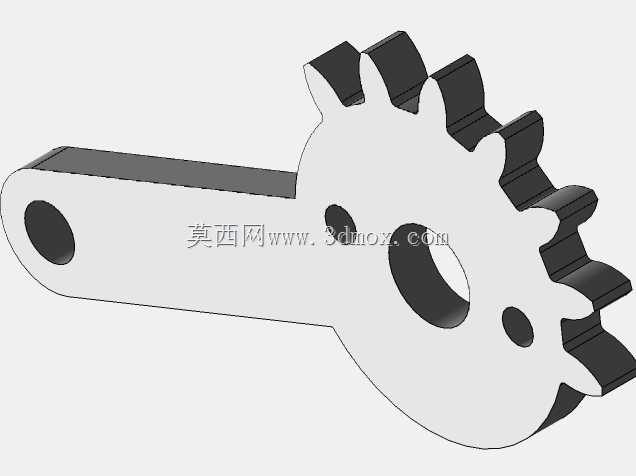

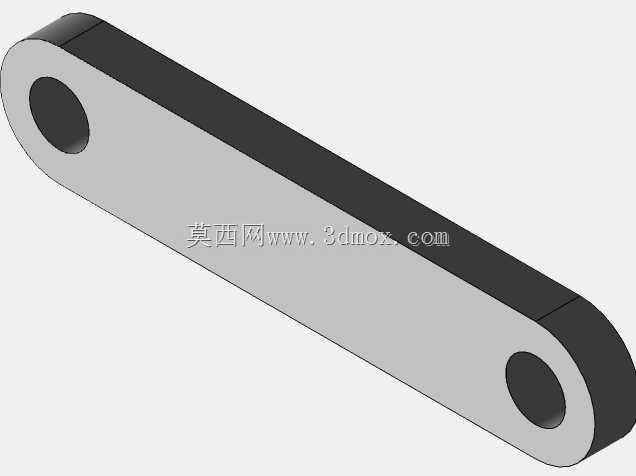

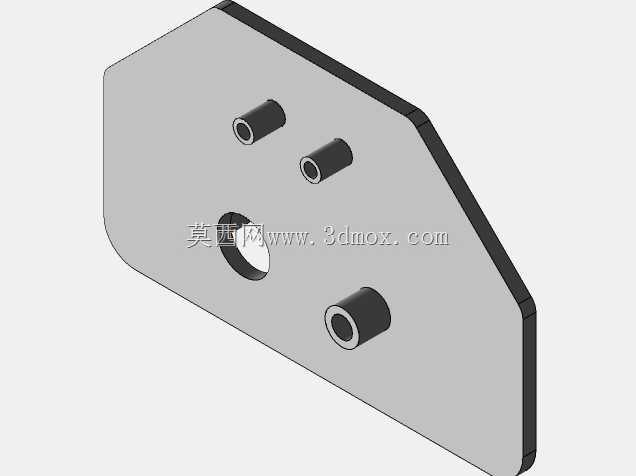

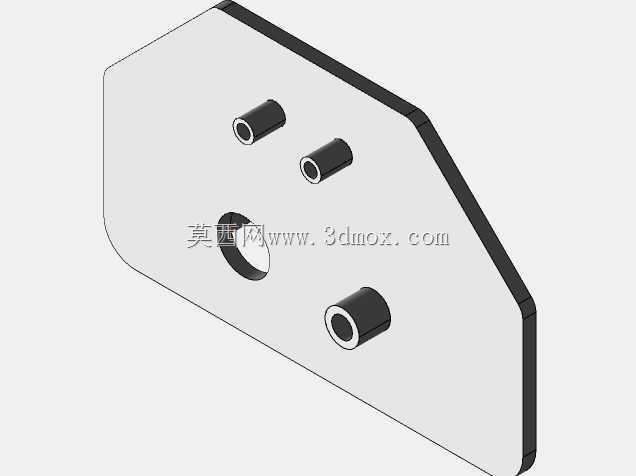

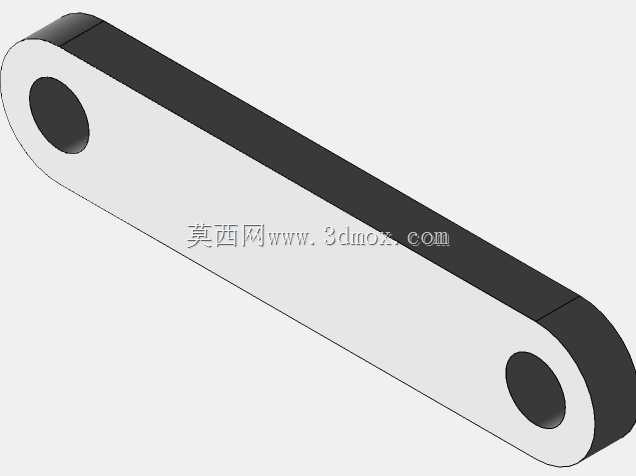

带内花键连接结构的机器人末端夹具法兰座

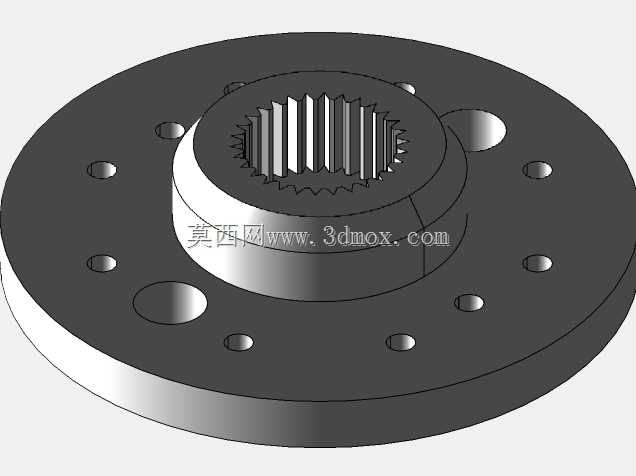

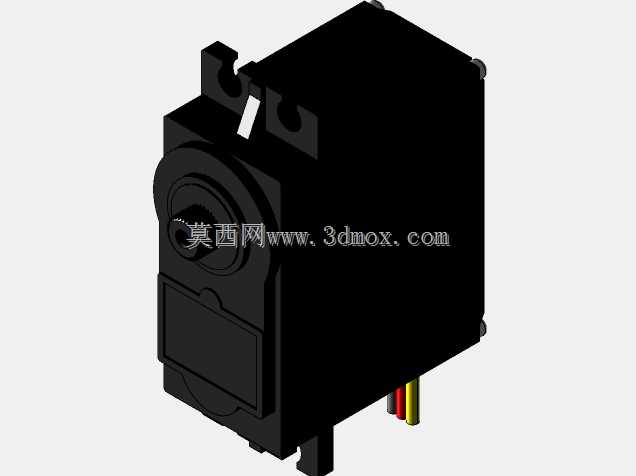

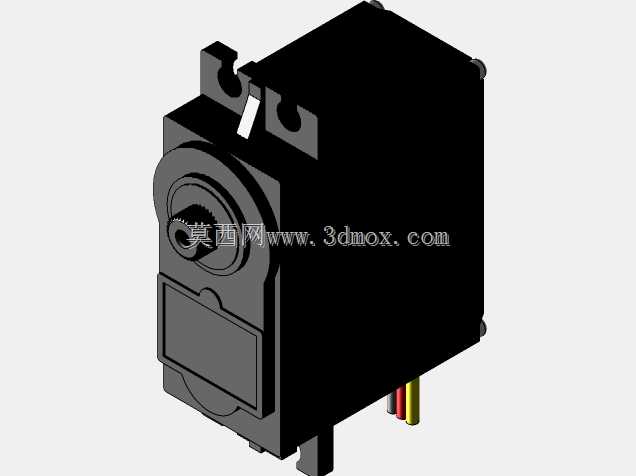

　　该零件为机器人末端执行器与伺服输出端的核心连接载体，主要承担扭矩传递、末端负载承载、夹具定位基准的多重作用，常见于六轴工业机器人、协作机器人的末端快换、抓取、加工工位的连接环节，尤其适配需要带伺服驱动的旋转类末端夹具，比如打磨头、旋转夹爪、雕刻主轴的安装基座。从结构设计逻辑来看，零件采用圆盘式法兰主体构型，中心区域设计内花键孔，直接与伺服电机的输出花键轴配合，相比普通平键连接，花键结构的接触齿数多、承载均匀性好，能承受更大的冲击扭矩与交变载荷，避免高速启停、正反转切换时的键槽剪切失效问题，适配伺服电机高频响应的工作特性。法兰盘的端面沿周向均匀分布多组安装孔，其中大直径通孔用于穿装锁紧螺栓，将法兰座与伺服电机的前端法兰端面刚性锁紧，

　　保证连接同轴度；小直径的定位销孔用于安装定位销，消除螺栓连接的装配间隙，提升重复定位精度，满足机器人末端作业的位置精度要求。中心花键孔外围设计阶梯凸台结构，一方面凸台的外圆柱面可作为末端夹具的定位基准面，夹具的安装止口与该凸台采用H7/h6的小间隙配合，保证夹具安装后的同轴度误差控制在0.02mm以内，避免高速旋转时的动不平衡问题；另一方面凸台结构提升了中心花键区域的结构刚度，减少花键受力时的根部变形，延长零件疲劳寿命。从安装边界来看，法兰盘的外径尺寸适配主流中小负载伺服电机的前端安装规格，整体厚度控制在紧凑范围内，不会额外增加机器人末端的悬臂长度，有效降低末端负载的转动惯量，提升机器人的动态响应性能。

　　零件的所有安装孔位均做倒角处理，避免装配时的锐边刮伤操作人员或电缆线束，花键孔的入口处设计引导倒角，方便电机输出轴的快速导入装配，减少现场安装的对位难度。在实际应用场景中，该零件既可以作为标准连接座搭配不同规格的气动夹爪、电动夹爪使用，也可以作为定制化夹具的连接基座，适配焊接、打磨、装配、雕刻等不同工艺的末端执行器安装需求，其周向分布的孔位预留了一定的扩展空间，可根据实际使用需求加装传感器支架、气管接头固定座等附属配件，无需额外在法兰本体上二次加工，保留零件的原有结构强度。设计过程中充分考虑了受力分布特性，法兰盘的厚度从中心凸台向外缘做平缓过渡，避免截面突变带来的应力集中问题，所有孔位的边缘均做圆角过渡，

　　降低交变载荷下的应力集中系数，满足机器人末端长期往复运动的疲劳强度要求。花键参数选用通用的渐开线花键标准，具备良好的互换性，当花键出现磨损时，可直接替换同规格的连接座，无需对电机输出轴或末端夹具做额外修改，降低设备维护成本。
