机器人用双叉式十字轴万向传动接头

　　这套双叉式十字轴万向传动结构，主要面向需要在两根转轴之间传递旋转扭矩、同时允许轴线存在偏角与相对摆动的关节部位，在小型工业机器人腕部、教学机械臂连杆、轻载自动化摆臂以及多自由度传动演示装置中都有明确使用场景。它的核心作用不是单纯把两根轴刚性接在一起，而是在输入端持续转动时，把扭矩跨过可变夹角送到输出端，避免轴系因装配误差、姿态变化或连杆摆动产生卡滞与附加弯矩。

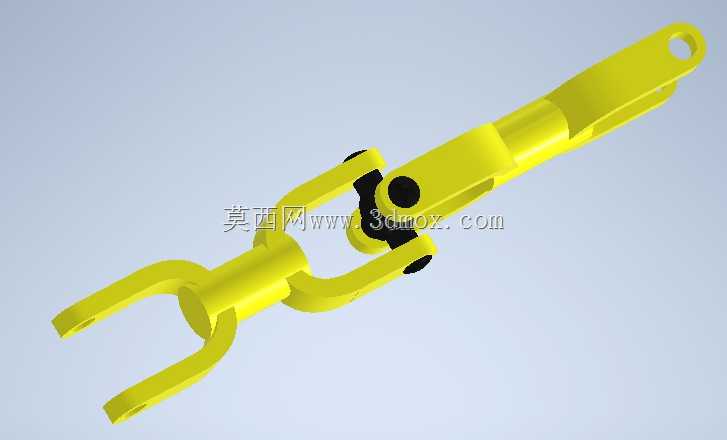

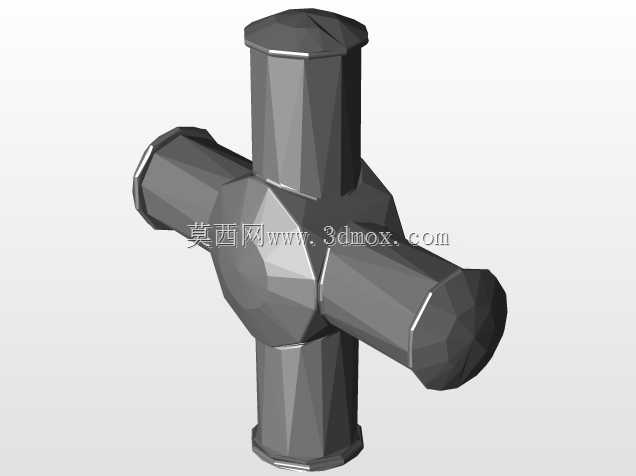

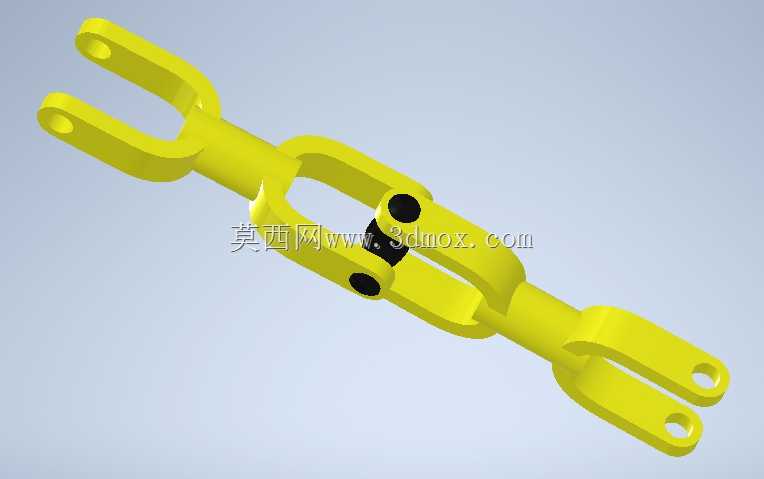

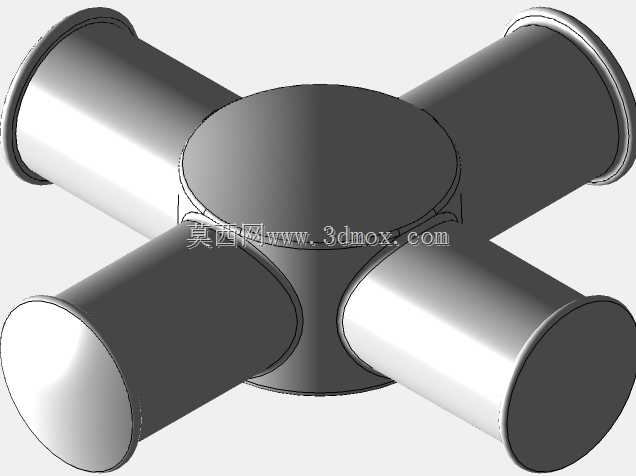

　　从结构组成看，模型两端各设置一个U形叉耳，叉耳端部开出同轴销孔，中间由十字形铰接件串联。两个叉耳分别环抱十字轴的两组互相垂直的销轴，形成两个旋转自由度：一个方向允许输入端相对中间十字件绕横轴摆动，另一个方向允许输出端绕与之垂直的轴摆动。实际工作时，两轴夹角不必保持恒定，机械臂在抬升、偏转过程中，传动链路仍可连续传递转动。黑色销轴区域在装配中对应十字轴颈、衬套或锁紧限位位置，销轴与叉耳孔之间需要保证同轴度，否则转动时会出现松紧不均、局部别劲。

　　设计这类关节时，首先要明确传力路径。扭矩从一侧叉耳进入，通过一组销轴传给十字件，再经另一组销轴传到对侧叉耳，销轴承受剪切与挤压，叉耳根部承受弯曲。U形叉的两臂间距决定中间十字件的容纳宽度，臂厚和孔边距不能过薄，否则在频繁换向、冲击加载时，孔口容易出现应力集中。模型中叉臂采用圆润过渡，端头孔位保留足够壁厚，这种处理有利于降低尖角处的疲劳风险，也符合轻量化机械臂对外观和强度的双重要求。

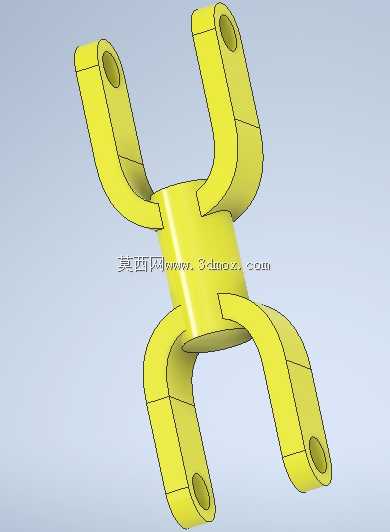

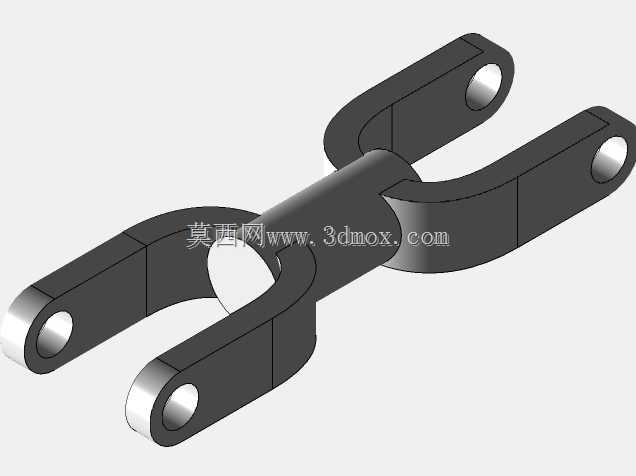

　　外形与安装边界方面，两端叉头均为开口式结构，中心孔用于穿入销轴或与相邻摇臂、轴叉对接。布置时不能只测量伸直状态的总长，还要核算弯折到最大摆角时的外包络。万向节在两轴形成夹角后，叉耳外侧会扫过更大空间，中间十字件也会随姿态转动，若邻近连杆、护罩或线缆过近，容易发生干涉。选型与建模时应给出销轴直径、叉耳开档宽度、孔中心到关节中心的距离、最大允许折角以及伸直状态总长；这些尺寸直接决定它能否嵌入机器人小臂或手腕关节。

　　需要注意的是，单个十字轴万向节在有夹角传动时，输入轴与输出轴的瞬时角速度并不完全一致，转角会呈现周期性波动。若设备对转速均匀性要求较高，通常应成对使用万向节并进行相位布置，使两处不等速效应相互补偿；若只是轻载机械手的姿态传递、开关门铰链式联动或演示机构，则单节结构更简单、占用空间更小。该模型呈现的正是便于理解运动关系的基础节，适合用于机器人关节方案验证、传动路线校核以及铰接空间检查。

　　在三维建模过程中，应优先建立十字轴中心基准，再分别绘制两端叉耳的对称面，保证两组销轴轴线垂直相交于同一中心。销孔与销轴之间按转动配合处理，叉耳开口方向要与相邻安装件的摆动平面匹配。装配后需拖动关节检查极限角度，确认叉耳内侧不会与十字轴端面碰撞，外侧不会与连杆轮廓冲突。对于承受持续载荷的实物，还应在销轴部位考虑耐磨衬套、润滑或轴向挡圈；对于3D打印验证件，则可适当增大孔边距并控制配合间隙，以补偿打印精度带来的转动阻力。整体结构形式直观、传力路线清晰，既适合作为机器人传动关节的设计参考，也可用于机械原理教学和轻载铰接机构开发。
