涡轮增压器离心压气机叶轮结构

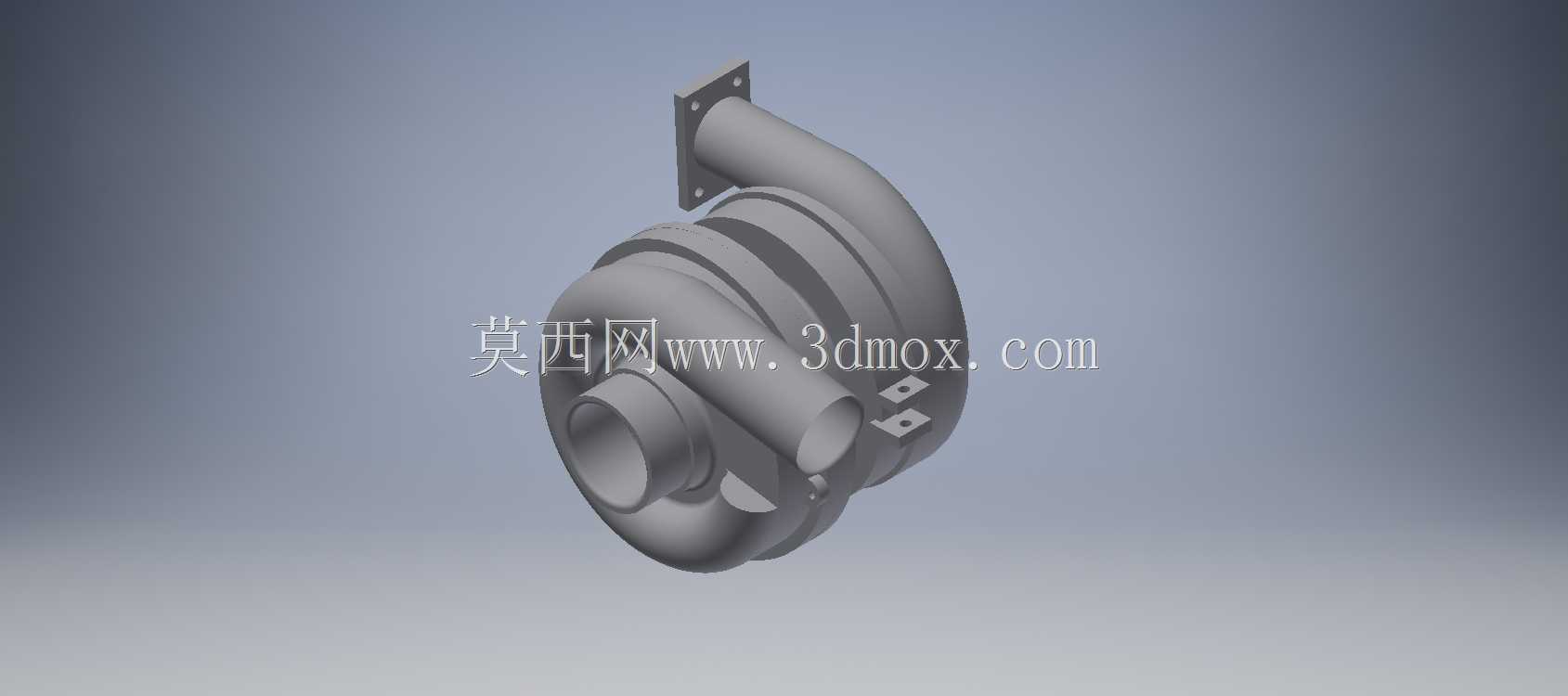

　　该结构表现的是涡轮增压器中离心式压气机端的叶轮零件，属于增压动力系统里直接参与气体压缩与能量转换的核心旋转部件。叶轮在整机中位于压气机壳内部，与轴系、密封件、轴承体和涡轮端转子共同组成高速转子总成。发动机排出的废气驱动涡轮端旋转后，同轴带动压气机叶轮高速转动，新鲜空气经进气道进入叶轮中心区域，在叶片通道内获得速度与压力，再经由扩压器和蜗壳进一步减速增压，最终向发动机气缸提供密度更高的充量。对于小排量汽油机、柴油商用车、工程机械动力单元以及部分航空或试验台架设备而言，这类叶轮的几何形态直接影响压气机流量范围、效率区间、喘振边界和最高转速适应性。

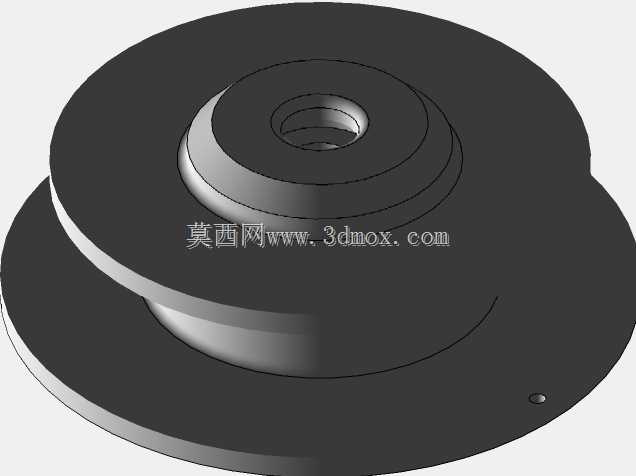

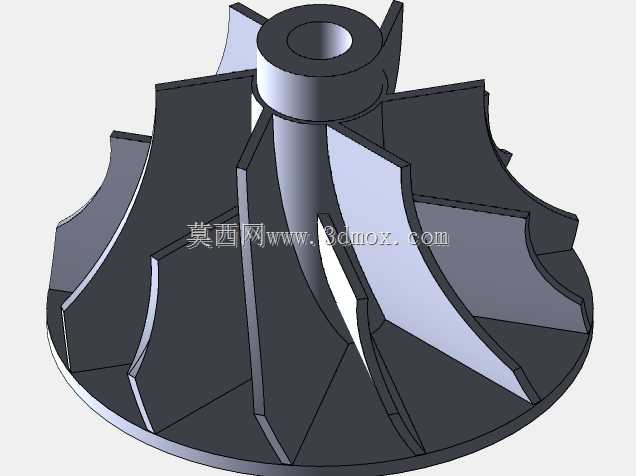

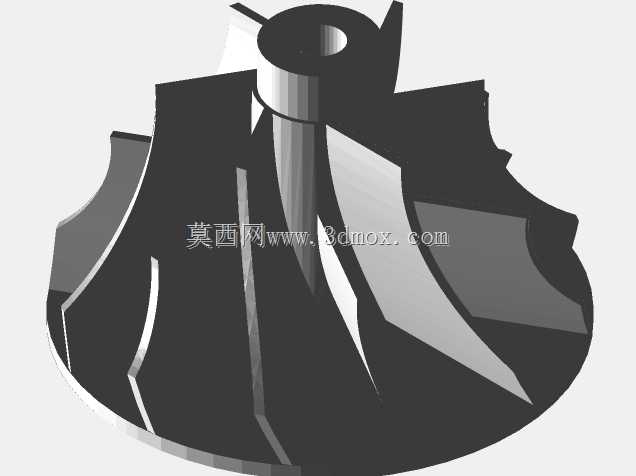

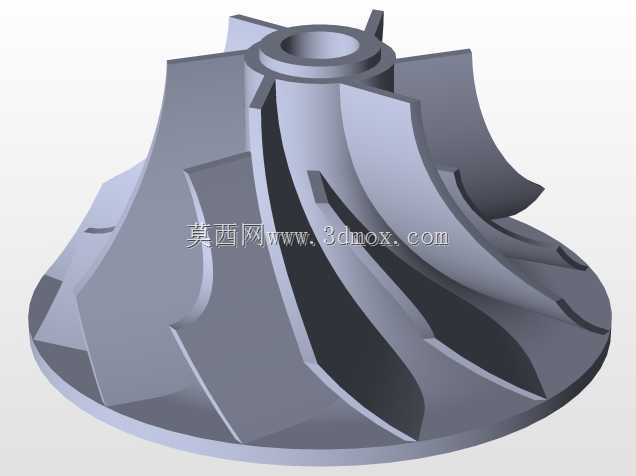

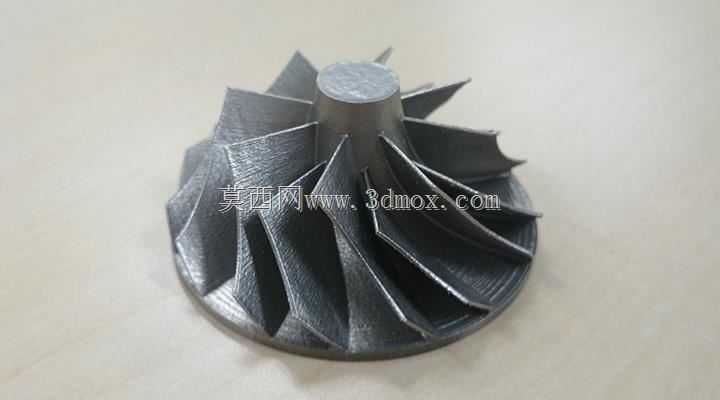

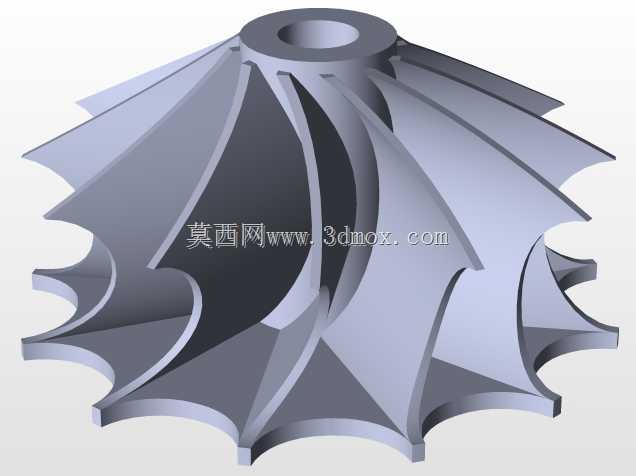

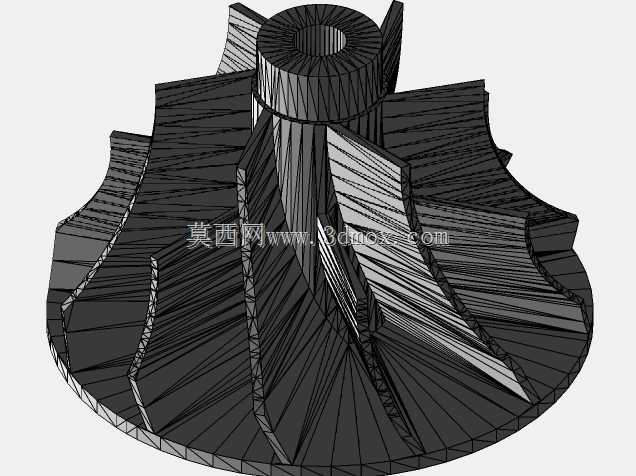

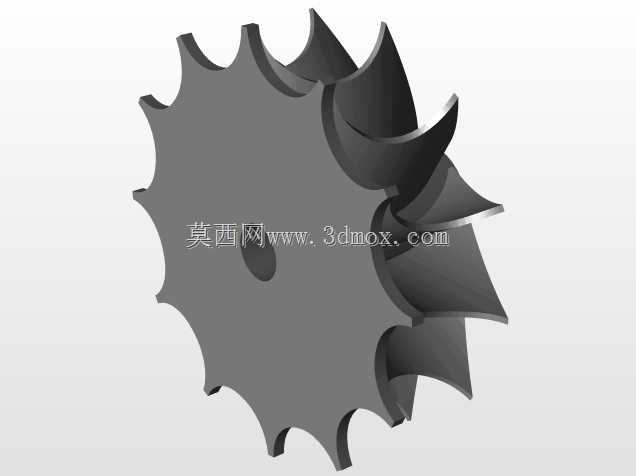

　　从外形上看，模型采用典型的后弯式离心叶轮布局，轮毂由中心圆柱段向底部圆盘平滑过渡，叶片沿周向均匀分布，入口处叶片前缘靠近较小直径区域，出口处叶尖延伸至较大外圆。叶片并非简单直板，而是带有空间扭转和弯曲特征：靠近进气侧的叶型较薄，用于降低气流进入叶道时的冲击损失；靠近出口侧的叶片与轮毂曲面连续相接，用于维持通道内气流加速并控制径向出口速度。多枚叶片形成狭窄而弯曲的流道，气流从轴向进入后逐渐转为径向流出，这种转向过程要求叶根过渡、叶片厚度和轮毂锥度相互协调，否则在高转速下容易出现局部应力集中或流动分离。

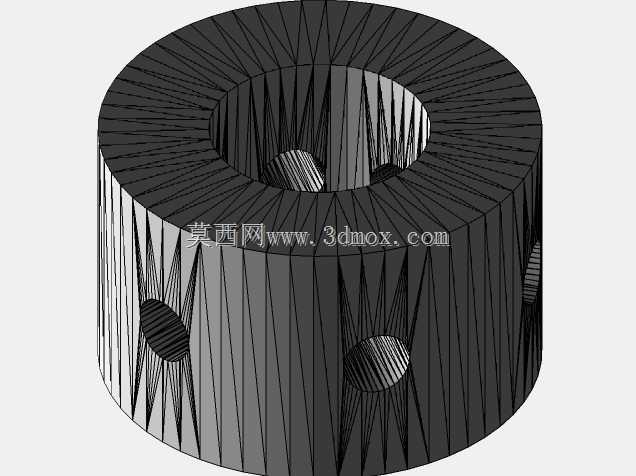

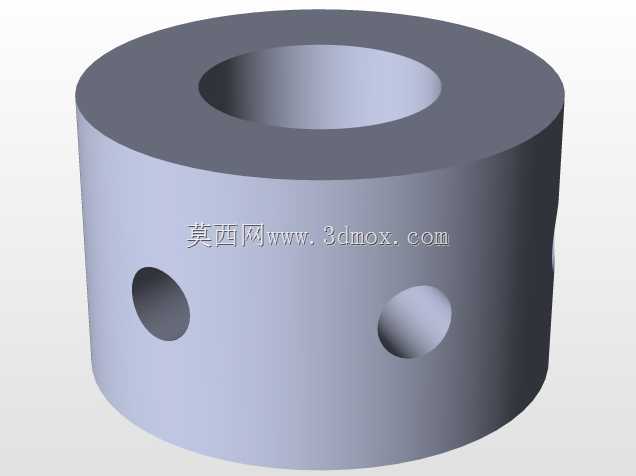

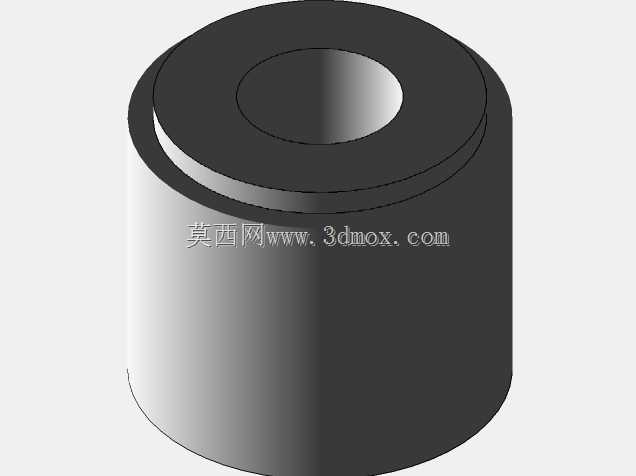

　　建模时需要重点处理叶片与轮毂之间的融合关系。叶轮不是由独立叶片装配到轮毂上，而是整体式旋转构件，叶片根部应保持连续圆角过渡，避免尖锐交线在离心载荷下形成疲劳裂纹源。中心圆柱区域对应轴端安装或装配定位边界，实际工程中通常会与压气机螺母、轴套、密封挡圈或背盘结构形成配合；底部圆盘外圆则决定叶轮在压气机壳内的径向间隙。外圆与壳体之间的间隙过小，热膨胀和动不平衡可能引起擦壳；间隙过大，叶尖泄漏增加，压气机效率和压比会明显下降。因此在三维结构设计中，除了外观曲面，还需要预留轴承跨度、轴系跳动、热态膨胀和动平衡修正所需的空间边界。

　　该类零件的使用场景对尺寸和重量非常敏感。叶轮工作转速往往远高于普通机械传动件，离心应力随转速和外圆半径增大而快速上升，因此叶片出口高度、轮盘厚度、中心孔直径和叶尖形状都不能只按视觉效果确定。较薄的叶片有利于降低质量和改善气动响应，但会削弱固有频率，增加共振风险；较厚的轮盘可以提高强度，却会增加转动惯量，影响增压器瞬态响应。设计过程中通常需要在气动效率、结构强度、制造工艺和转子动力学之间折中。模型中叶片数量较多，说明其偏向兼顾高压比和较宽工作范围的布局，周向通道较短，气流在叶道内的转向剧烈，对叶片前缘角、后弯角和出口安装角较为敏感。

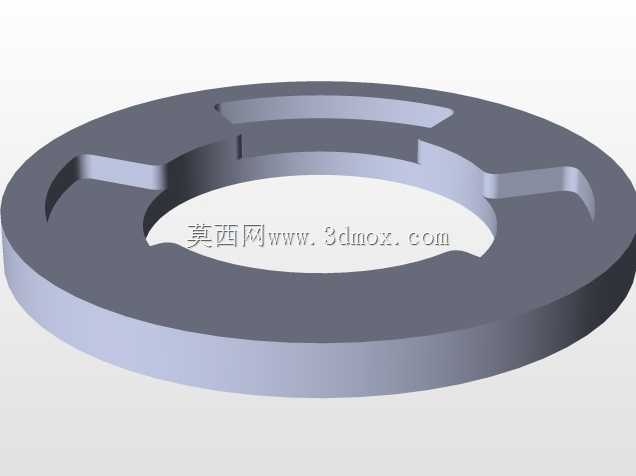

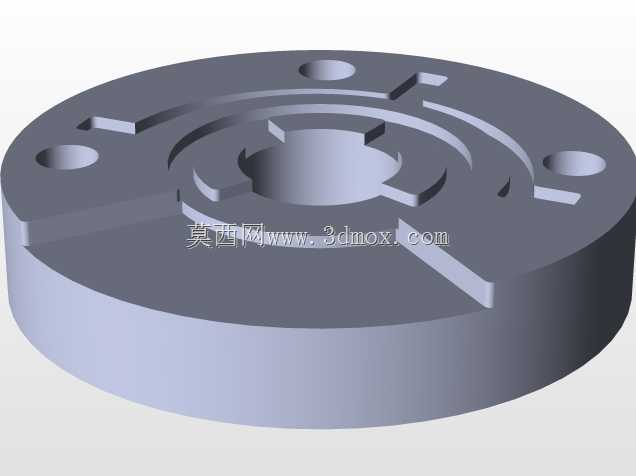

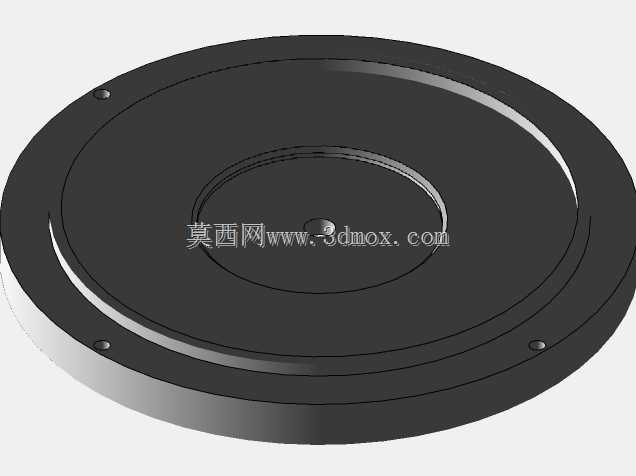

　　从安装关系看，叶轮中心区域需要保证与转轴的同轴度，端面应具备可靠压紧面；背部轮廓还要考虑与密封环、挡油板或压气机壳背面的间隙。若用于车用增压器，叶轮前方通常接进气管路和空气滤清器，后方接扩压器、压气机蜗壳、中冷器和发动机进气歧管；若用于小型试验装置或燃料电池空气供给系统，则对低流量稳定工作区和噪声控制也有要求。叶轮入口直径、出口宽度和叶尖外圆共同决定流量能力，叶片后弯程度影响压比特性曲线，轮毂面的收敛形状则影响通道截面积变化。

　　在结构细节上，叶片前缘应避免突兀折角，后缘厚度需要兼顾尾迹损失与可制造性；叶根圆角沿流向可以采用变半径处理，在高应力区增大过渡，在气动敏感区控制圆角对通道的侵占。轮盘背面可根据实际需要设置减重腔、平衡去重面或工艺定位面，但这些特征不能破坏转子刚度。若采用五轴铣削加工，叶片间流道深度、刀具可达性和最小刀具半径会约束叶根圆角；若采用铸造或增材制造，则需要考虑表面粗糙度、材料致密度和后处理余量。无论采用哪种工艺，最终零件都需要进行动平衡修正，并在总成装配后控制轴向窜动和径向跳动。

　　该三维结构适合用于离心压气机原理展示、增压器转子结构学习、叶轮流道检查以及后续气动与强度分析的几何基础。观察模型时不能仅把它看作带叶片的锥形零件，而应把叶片角、轮毂线、外圆边界、中心安装区和背部空间一起纳入系统：它既要在高速气流中完成能量输入，又要在极端离心载荷下保持结构稳定，还要与壳体、轴系和进排气链路形成明确的安装与间隙关系。
