立式筒状物料粉碎处理装置结构

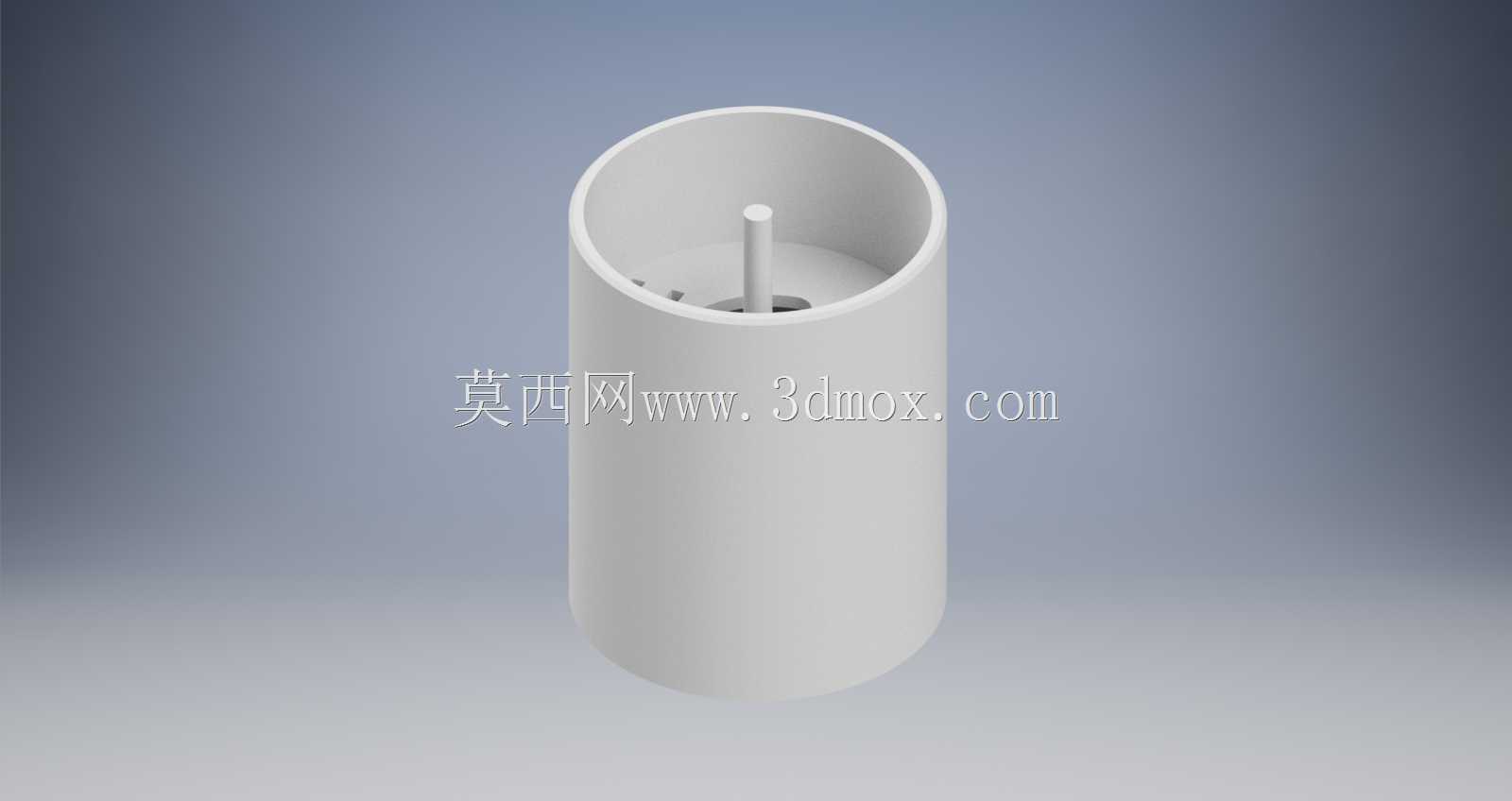

　　这套立式筒状处理装置的结构建模，核心围绕封闭筒腔内物料破碎、搅拌与导流的作业需求展开，整体采用直立圆柱筒体作为承载主体，所有作业部件均收纳在筒壁围成的空间内，外部没有多余外露传动结构，这种布局首先适配占地受限的工位安装场景——在车间边角、流水线旁的预处理工位，只需要预留与筒体外径匹配的圆形安装面，不需要额外布置侧向伸出的破碎腔、皮带护罩或者集料斗，设备就位后筒壁外侧与周边护栏、管线的安全间隙控制在常规检修距离即可，安装边界非常规整。从实际用途来看，这类筒内带旋转作业部件的装置，面向的是需要在封闭空间内完成物料打散、粉碎、混合的工况，比如固态废料的减容预处理、颗粒物料的均化破碎、餐厨或工业软质废料的初碎，作业时物料从筒体上端开口投入，在重力作用下自然落入下部作业区，不需要额外设置倾斜送料槽，物料流向完全沿筒体轴向向下，不会出现卧式破碎机常见的物料在端盖缝隙卡滞、返料喷溅的问题。

　　建模过程中首先确定的是筒体的壁厚与内腔直径的匹配关系：筒体作为唯一的外部承载件，既要承受内部旋转部件搅动物料时产生的径向挤压力，也要阻挡破碎过程中物料碎块向外飞溅，因此筒壁厚度按照内腔作业直径的比例选取，既不会因为壁厚过大造成整机重量冗余，也不会因为壁太薄在长期物料冲刷下出现磨穿变形。筒体下端为封闭平底结构，直接坐落在安装基础上，底部不需要额外设置复杂的支撑肋板，圆柱自身的环形接触面就可以均匀传递整机作业时的振动载荷，安装时只需要在底部基础对应位置预留固定螺栓孔，或者直接将筒体落座在预制的减震垫上，就可以完成整机固定，对安装面的平面度要求远低于卧式破碎设备。

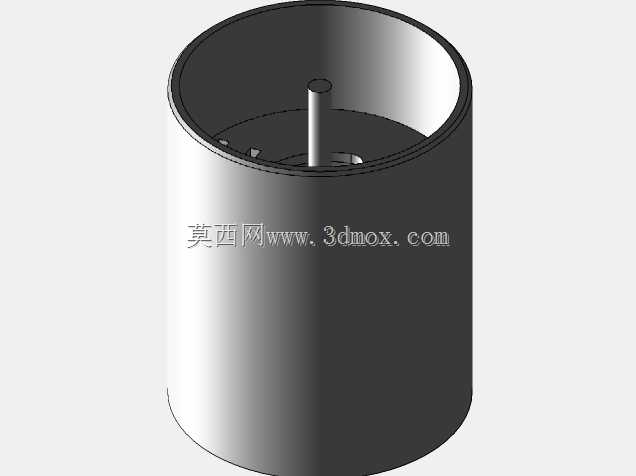

　　筒腔内部的结构布局是这套装置的设计核心：中心位置设置直立的主轴，主轴从底部封闭端向上延伸，轴端靠近筒体上开口的位置，主轴周围布置多组作业刀片与导流构件，刀片沿主轴周向均匀排布，旋转时在筒腔内部形成覆盖整个径向截面的作业范围，不存在卧式破碎机转子两端的破碎死区。设计时特意将刀片的旋转直径与筒体内壁保留均匀的环形间隙，这个间隙的取值经过权衡：间隙过小，物料中的硬质不可碎杂物容易卡在刀片与筒壁之间，造成主轴卡滞甚至刀片崩断；间隙过大，靠近筒壁的物料无法被刀片有效作用，会出现贴壁滞留、无法完成破碎的问题。实际建模时这个间隙按照常规处理物料的最大粒径设置，既允许碎块顺利通过刀片与筒壁的间隙向下沉降，也保证所有进入作业区的物料都能被刀片的切削、冲击作用覆盖。

　　从功能特性上看，这种全封闭筒内旋转作业的结构，首先解决了传统开放式破碎设备的粉尘外溢问题——整个作业过程都在圆柱筒的封闭空间内完成，只有上端投料口与外界连通，作业时产生的粉尘被限制在筒腔内部，不需要额外配置大排量的除尘风网，就可以满足工位的粉尘管控要求。其次，直立轴向的物料流向让物料在筒内的停留时间可以通过主轴转速灵活调整：需要粗碎时，主轴保持较低转速，物料靠重力快速穿过刀片作业区，产出粒径较大的碎块；需要细碎或者混合时，提高主轴转速，刀片旋转带动筒内空气形成轴向涡流，物料在筒腔内被反复扬起、冲击、切削，停留时间大幅延长，出料粒径更均匀。筒底的封闭结构同时承担集料功能，破碎完成的物料最终沉降在筒底，不需要在筒体下部额外设置独立的集料腔，需要排料时可以在筒底侧方预留排料口，或者整体将筒体翻转倒出物料，结构环节非常精简。

　　设计思路上没有采用复杂的外部传动布局，而是将所有作业功能集成在单一圆柱筒内部，这种取舍优先考虑的是设备的维护便捷性与工况适应性：筒体内壁没有突兀的加强筋、凸台，物料不容易在边角挂壁积料，停机清理时只需要从上端开口伸入，就可以直接擦拭筒壁、更换刀片，不需要拆解多层壳体。主轴的支撑座完全隐藏在筒底下方，外部做密封处理，粉碎过程中的物料碎屑、液体不会侵入轴承位置，避免了卧式设备常见的密封件磨损后物料进入轴承造成的损坏。外形尺寸方面，整机的最大外轮廓就是圆柱筒体的外径与总高度，没有任何侧向突出的部件，运输时可以直接将筒体作为包装单元，不需要为突出的电机、护架定制特殊包装，车间内转运时用普通叉车托住筒体底部就可以完成移位，适配多工位轮换作业的使用需求。针对不同的处理量需求，只需要等比例缩放筒体的内径与高度，同步匹配主轴直径与刀片数量，就可以形成系列化的设备规格，核心结构不需要做根本性改动，零部件的通用化程度很高。

　　在结构细节处理上，筒体上端开口做了翻边加厚处理，既提升了筒体上口的刚性，避免投料时物料碰撞造成筒口变形，也可以作为可选配筒盖的安装基面，作业时盖上筒盖就可以实现完全封闭作业，进一步降低噪音与粉尘溢出。内部刀片采用可拆卸的固定方式，通过螺栓锁紧在主轴的刀座上，刀片磨损后不需要拆卸主轴，直接从筒口伸入就可以完成刀片更换，维护作业的工作量远低于侧面开盖的破碎设备。筒体内壁可以根据处理物料的磨琢性选择加装耐磨衬板，衬板做成与筒壁贴合的弧形瓦片，靠筒壁的压紧力固定，更换时逐块取出即可，不需要在筒壁上大量焊接固定点，避免焊接应力造成筒体变形。整套结构没有复杂的异形曲面，所有零部件都是回转体或者平板刀片，加工工艺性好，建模时的装配关系简单，不存在容易出现干涉的复杂配合面，从结构设计到实际加工的转化门槛很低，非常适合中小处理量的封闭粉碎、物料预处理场景使用。
