GoPro运动相机防水壳SolidWorks设计模型

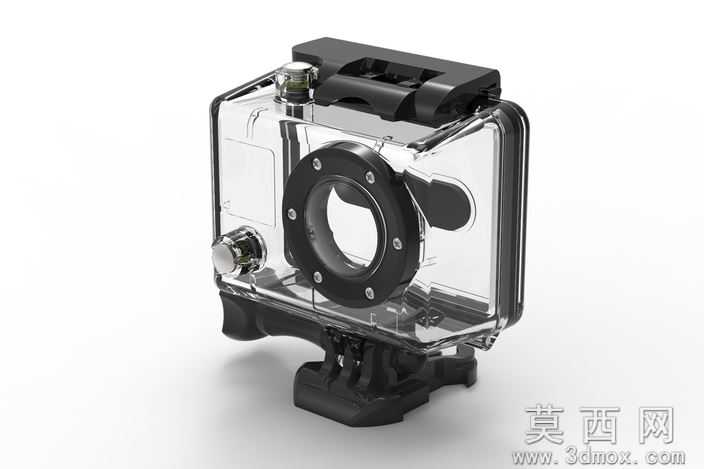

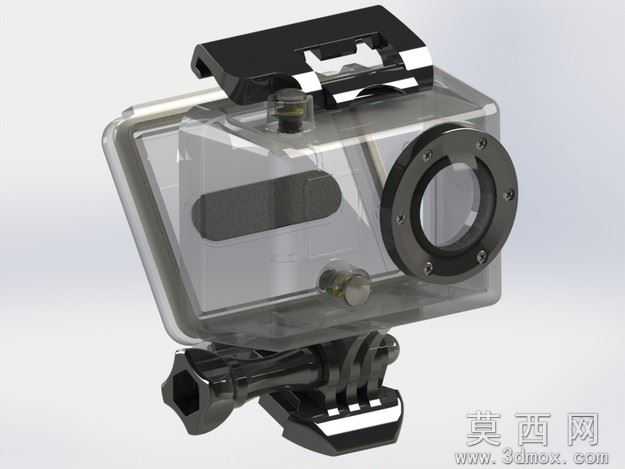

本模型为GoPro运动相机配套防水防护外壳的完整三维设计成果，建模全程采用SolidWorks软件完成，整体建模流程遵循自底向上的装配设计逻辑：首先完成防水壳主体透明壳体、前端镜头压圈、顶部按键模组、侧方功能按键、底部快装基座、背部密封卡扣等单个零件的特征建模，每个零件均通过草图绘制、特征拉伸、旋转切除、圆角倒角、抽壳等基础特征命令完成结构构建，针对密封槽位、按键限位结构、镜头安装位等精密部位，采用螺旋线扫描、曲面切除、阵列特征等命令完成细节处理，确保每个零件的尺寸公差符合运动相机配件的装配要求。参数设计层面，模型严格参照GoPro Hero2代运动相机的实际机身尺寸进行适配设计，壳体内部预留精准的相机安装卡位，前端镜头开孔位置与相机镜头光轴完全同轴，密封胶圈槽的宽度、深度参数按照IP68防水等级的密封要求设定，所有按键的按压行程、卡扣的配合过盈量均经过参数化校核，底部快装基座的接口尺寸兼容通用运动相机支架标准，可直接适配市面主流的自拍杆、头盔固定座、车载支架等配件。渲染材质方面，模型完成装配后添加了真实的材质属性：主体外壳采用高透明PC塑料材质，设置了对应的折射率、透光率与表面轻微磨砂质感，镜头压圈、按键、卡扣、基座等黑色部件采用ABS工程塑料材质，添加了细微的颗粒质感与哑光反光属性，金属固定螺丝采用不锈钢材质，设置了金属高光与轻微的环境反射效果，渲染后可清晰展示防水壳的透明防护效果与各部件的材质区分，直观呈现产品的真实外观。结构原理上，该防水壳采用卡扣式密封结构，通过背部的锁紧卡扣将上下壳体压紧，壳体接缝处预置的硅胶密封圈受挤压后填充配合间隙，实现水下密封效果，所有按键位置均采用一体化软胶包覆结构，既保证外部按压力可传递到相机按键，又避免按键位置出现渗水缝隙，前端镜头位置采用高透明平板PC镜片，通过压圈压紧密封圈固定，保证拍摄透光率的同时实现密封，底部快装基座采用滑轨式卡扣设计，可实现快速拆装与牢固固定。软件兼容层面，模型除原生SolidWorks格式外，还导出了STL、STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，STEP、IGES格式可用于后续的模具设计、结构仿真等二次开发工作，无需担心软件版本兼容问题。研发教学应用层面，该模型可作为数码产品防护结构设计的教学案例，帮助学习者掌握消费电子产品的密封结构设计、塑料零件建模、装配配合公差设定等技能，也可作为运动相机配件研发的参考原型，用于防水壳产品的结构验证、开模前的干涉检查、防水性能仿真分析，同时也可用于3D打印定制化防水壳配件的设计参考，适配不同改装需求的运动相机用户。
