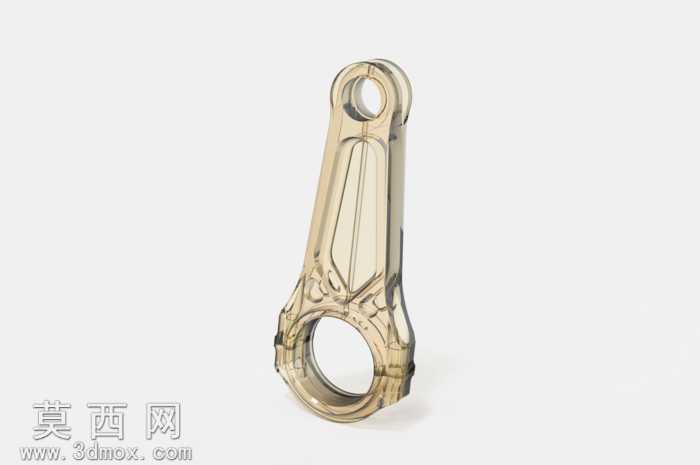

F1赛车发动机连杆高精度三维设计模型

本模型为F1赛事用发动机连杆的高精度三维设计成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先依据赛车发动机高转速、高负荷的工况要求，确定连杆大小端的中心距、孔径、杆身截面参数等核心尺寸，对连杆大端的分体式结构做了精准还原，包括大端盖的定位止口、螺栓安装孔的位置与深度、小端的衬套安装位都做了1:1的特征复刻，没有省略任何工艺相关的结构细节。建模过程中对杆身的变截面过渡做了连续曲率处理，避免出现应力集中的尖锐棱角，杆身两侧的减重凹槽采用放样凸台与切除结合的方式完成，曲面过渡顺滑无碎面，完全匹配高性能连杆的轻量化设计逻辑，同时保证杆身的结构强度满足万转级发动机的受力要求。材质渲染阶段，为模型赋予了高强度锻造合金钢的材质属性，调整了金属材质的粗糙度、反射率参数，还原出锻造件经过表面处理后的哑光金属质感，对大小端的孔壁、螺栓安装面等机加工区域单独设置了更高的光洁度材质参数，区分出锻造毛坯面与机加工面的视觉差异，渲染光影采用三点布光方案，清晰展现连杆的结构轮廓与曲面细节，让模型的视觉呈现贴近真实零件的实物状态。结构设计上，充分考虑了连杆工作时承受的往复惯性力与爆发压力载荷，杆身采用工字形截面设计，在保证抗弯抗扭强度的前提下最大化去除冗余材料，大端的斜切口设计做了精准的角度还原，匹配赛车发动机连杆的装配需求，小端的润滑油孔、油道结构也做了完整的特征呈现，还原零件的润滑通路设计。整个建模过程严格遵循机械设计的工艺规范，所有特征的构建顺序贴合实际零件的加工流程，模型的几何公差、装配基准都做了对应设置，既可以用于发动机结构原理的教学演示，也可以作为高性能连杆设计的参考方案，模型的曲面质量满足后续有限元受力分析、运动仿真的使用要求，不存在非流形几何、重叠面等建模错误，可直接导入各类三维仿真软件开展后续的工程计算工作。
